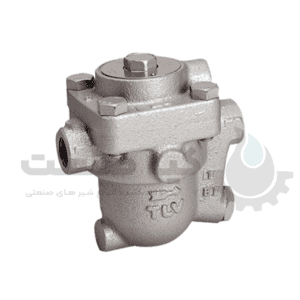

تله بخار فری فلوت free float steam trap

تله بخار فری فلوت  هنگام راه‌اندازی ، صفحه دوفلزی را بالا برده و شیر را باز می کند. و هوا و میعانات سرد را در حین جاری شدن تخلیه می کند.

هنگامی که بخار و میعانات داغ پس از تخلیه هوای اولیه و میعانات سرد به داخل تله جاری می شود، صفحه دو فلزی شروع به خم شدن می کند.

زمانی که دمای میعانات به حدود 90 درجه سانتیگراد می رسد،  تله بخار به اندازه کافی خم می شود تا عملیات عادی شناور شروع شود.

با رسیدن میعانات، شناور بالا می رود و میعانات تخلیه می شود.

وقتی که جریان میعانات کاهش می یابد، شناور پایین می آید تا دهانه صندلی شیر بسته شود.

برای جلوگیری از هدر رفتن بخار، یک آب بند آب روی دهانه همیشه حفظ می شود.

قبل از تامین بخار، تله بخار فری فلوت سرد است و عنصر X منقبض می شود و شیر هوا را باز نگه می دارد.

در هنگام راه‌اندازی، هوا از طریق این شیر و میعانات سرد از طریق دهانه تخلیه می شود.

در لحظه ای که مقدار زیادی میعانات وارد می شود، شناور کاملاً بلند می شود و دریچه کاملاً باز می شود.

همانطور که عنصر X نیز منقبض می شود، میعانات به سرعت و همزمان از دریچه هوا و دهانه تخلیه می شود.

باز شدن شیر، بسته به سرعت جریان میعانات، میعانات را به طور مداوم تخلیه می کند.

شناور بالا می رود و میعانات داغ از روزنه خارج می شود.

هوای داغ همراه با بخار در حین کار عادی به داخل تله می‌رود، دمای عنصر X به طور لحظه ‌ای کاهش می‌یابد و باعث انقباض آن می‌شود و دریچه هوا را باز می‌کند و به هوا اجازه تخلیه می‌دهد.

جریان میعانات کاهش می یابد، عنصر X به دلیل گرمای بخار منبسط می شود و دریچه هوا بسته می شود.

شناور نیز پایین می آید تا دهانه بسته شود. برای جلوگیری از هدر رفتن بخار، آب بند آب همیشه روی دهانه نگه داشته می شود.

تله بخار فری فلوت یک نوع تله بخار مکانیکی است، با این تفاوت که در آن به جای شناور با محور یا بازوی متحرک، یک گوی شناور آزاد (Free Floating Ball) نقش اصلی را ایفا می‌کند.

این طراحی ظاهراً ساده، نتیجه‌ی چند دهه تحقیق در صنایع نفت و پتروشیمی ژاپن است.

نحوه عملکرد تله های بخار فری فلوت

مرحله ی 1

هنگامی که تله خنک است، یک کپسول ترموستاتیک (X-Element) منقبض می شود و دریچه شیر (A) برای تخلیه مداوم هوای اولیه باز می شود. همانطور که میعانات سرد وارد تله می شود، شناور بالا می رود تا اجازه تخلیه میعانات را از دریچه شیر (B) بدهد.

مرحله 2

هنگامی که تمام هوای اولیه و میعانات سرد تخلیه شد، میعانات داغ، X-Element  را گرم می کند که درگاه شیر (A) را قبل از رسیدن بخار به تله می بندد. میعانات وارد شده به تله همچنان از طریق دریچه شیر (B) تخلیه می شود.

مرحله 3

هوا یا میعانات باقی مانده که وارد تله می شود دما را کاهش داده و عنصر X را منقبض می کند. درگاه سوپاپ (A) فوراً برای تخلیه هوا و میعانات باز می شود. هنگامی که میعانات با دمای بالاتر دنبال می شود، عنصر X منبسط شده و درگاه شیر (A) بسته می شود.

مرحله 4

هنگامی که جریان میعانات به تله متوقف می شود، شناور دریچه شیر (B) را می بندد که همیشه در زیر سطح آب بندی می شود. قسمت بالایی با بخار پر می شود و X-Element پورت شیر (A) را می بندد. سپس تله کاملاً آب بندی می شود و از نشت بخار جلوگیری می شود.

مزایای تله بخار فری فلوت

• فقط یک قسمت متحرک :

شناور عمودی تنها قسمت متحرک است.

شناور آزاد و سطح آب بندی هر دو با استفاده از فرآیندی با کارایی بالا تولید می شوند که باله های کروی شکلی تولید می کند که عملکرد آب بندی عالی را حتی در شرایط سخت فرآیند مانند جریان کم میعانات در فشارها و دماهای بالا ارائه می دهد.

• صرفه جویی در انرژی :

دهانه شیر در زیر “سطح آب” قرار می گیرد و از آب بند آب برای از بین بردن نشت بخار حتی در شرایط بار کم استفاده می کند.

• راندمان فرآیند:

شناور آزاد به سرعت با تغییر شرایط بار تنظیم می شود و تخلیه سریع میعانات را برای حفظ حداکثر بازده فرآیند فراهم می کند.

شناور آزاد بدون اثر فشار برگشتی نیز برای کاربردهایی که میعانات جمع‌آوری شده و در جای دیگری از سیستم استفاده می‌شود، ایده‌آل است.

• طول عمر :

استفاده از شناور آزاد به عنوان کل سطح آب بندی از سایش موضعی جلوگیری می کند و عمر مخزن بخار را افزایش می دهد.

یک فیلتر داخلی از شیر در برابر ذرات محافظت می کند و به کاهش مشکلات تعمیر و نگهداری کمک می کند.

• شروع سریع :

همه تله های بخار فری فلوت آزاد مجهز به کانالی برای تهویه هوای خودکار در هنگام راه‌اندازی با نوار دو فلزی یا ماژول کنترل دما مورد نظر هستند که به میعانات سرد اجازه تخلیه می دهد.

هوای سرد و گرم می تواند آزاد شود. و با راه‌اندازی سیستم و رسیدن به دما، سرعت را بهتر افزایش دهید.

ساختار و اجزای تله بخار فری فلوت

وقتی بدنه‌ی تله بخار فری فلوت را باز کنیم، با ساختاری دقیق و هندسی روبه‌رو می‌شویم که برای کار مداوم در فشار بالا طراحی شده است. اجزای اصلی آن عبارت‌اند از:

1. بدنه‌ی اصلی (Body): از فولاد ضدزنگ یا فولاد کربنی با ضخامت بالا ساخته می‌شود تا در برابر ضربات بخار و خوردگی ناشی از کندانس مقاوم باشد.
2. گوی شناور (Free Float Ball): عنصری کروی از استیل مقاوم که به‌طور آزاد در محفظه حرکت می‌کند و وظیفه‌ی باز و بسته‌کردن مسیر خروج کندانس را دارد.
3. شیر تخلیه (Valve Seat): نشیمن‌گاه دقیق زیر گوی که مسیر خروج کندانس را کنترل می‌کند.
4. محفظه‌ی تخلیه و تخلیه هوا (Outlet Chamber & Air Vent): برای عبور کندانس و هوا هنگام راه‌اندازی سیستم بخار
5. درپوش سرویس (Cover): پیچ‌شده بر بدنه جهت بازدید و تمیزکاری دوره‌ای

این اجزا در کنار هم، سیستمی کاملاً مکانیکی را تشکیل می‌دهند که بدون برق، حسگر یا قطعه‌ی کنترل‌کننده‌ی خارجی، خودکار عمل می‌کند.

کاربردهای صنعتی تله بخار فری فلوت

تله‌ بخار های Free Float معمولاً در تجهیزات زیر استفاده می‌شوند:

• مبدل‌های حرارتی پوسته و لوله
• مخازن گرمایش بخار (Reboiler)
• واحدهای تقطیر و سترون‌سازی (Sterilizer Systems)
• خطوط بخار تریسینگ با دبی بالا
• خشک‌کن‌های بخار در صنایع غذایی و چوب

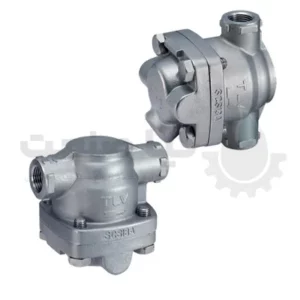

در پالایشگاه‌ها و کارخانه‌های تولید مواد غذایی ایران، از مدل‌های TLV J3X، S3N، و SS1H به‌طور گسترده استفاده می‌شود.

مهندسان بهره‌برداری گزارش داده‌اند که عمر مفید این تله‌ بخارها در شرایط نرمال بیش از ۵ سال بدون توقف است. آماری که در مدل‌های دیگر کمتر دیده می‌شود.

قیمت تله بخار فری فلوت در بازار ایران

قیمت تله بخار فری فلوت بسته به فشار کاری، جنس بدنه و کشور سازنده متغیر است.

مدل‌های معمولی فولاد ضدزنگ با فشار کاری ۱۶ تا ۲۵ بار، در محدوده‌ی ۳٫۵ تا ۷ میلیون تومان قرار می‌گیرند. مدل‌های فشار بالا تا ۴۵ بار با بدنه‌ی آلیاژی و Air Vent داخلی ممکن است تا ۱۰ میلیون تومان نیز برسند.

در مقابل، مدل‌های وارداتی از برندهای ژاپنی (مانند TLV Series) گران‌ترند اما با توجه به دقت عملکرد، صرفه‌جویی انرژی و عمر بلندمدت، هزینه‌ی اولیه به‌سرعت جبران می‌شود.

کیا صنعت با عرضه مستقیم و بدون واسطه‌ی این مدل‌ها، بهترین شرایط قیمت و تست کیفی را برای صنایع بخار فراهم کرده است.

خرید تله بخار فری فلوت از کیا صنعت

شرکت کیاصنعت یکی از تأمین‌کنندگان تخصصی تله‌های بخار مکانیکی و ترمودینامیکی در ایران است. مدل‌های فری فلوت ارائه‌شده این شرکت از برندهای TLV ژاپن، Spirax Sarco انگلیس، Yoshitake، و همچنین تولید داخلی دارای استاندارد ASME است.

هر محصول همراه با کارت تست فشار، گواهی متریال (MTC)، نقشه نصب و کاتالوگ عملکرد واقعی تحویل می‌شود.

کارشناسان فنی کیا صنعت نیز آماده‌ی ارائه‌ی مشاوره انتخاب مناسب براساس فشار و ظرفیت واقعی کندانس سیستم هستند . این همان مزیتی است که یک خرید صنعتی را از یک معامله ساده متمایز می‌کند.

شما می توانید انواع تله بخار مانند تله بخار ترموستاتیک، تله بخار فری فلوت ، تله بخار باگت، تله بخار ترمودینامیک، تله بخار فلوتر ترموستاتیک را از کیاصنعت تهیه کنید.

همچنین شما می توانید مقاله انتخاب تله بخار مناسب را مطالعه کنید.
