تله بخار ترموستاتیک

تله بخار ترموستاتیک نوعی تله بخار است که بر اساس اختلاف دما کار می کند. طراحی شده است تا میعانات را از سیستم بخار تخلیه کند در حالی که از خروج بخار جلوگیری می کند.

تراپ ترموستاتیک از ترکیب یک عنصر ترموستاتیک و یک شیر برای کنترل جریان میعانات و بخار استفاده می کند.

عنصر ترموستاتیک یک دستگاه حساس به دما است که بر اساس دمای میعانات منبسط و منقبض می شود.

هنگامی که میعانات به دمای معینی می رسد، عنصر ترموستاتیک منبسط می شود و دریچه را باز می کند و به میعانات اجازه تخلیه می دهد.

هنگامی که میعانات تخلیه شد عنصر ترموستاتیک منقبض شده و دریچه را می بندد و از خروج بخار جلوگیری می کند. این به صرفه جویی در انرژی و افزایش کارایی سیستم بخار کمک می کند.

تله بخار ترموستاتیک معمولاً در کاربردهای صنعتی و تجاری استفاده می شود که در آن نیاز به حذف مؤثر میعانات از سیستم بخار وجود دارد. آنها در اندازه ها و طرح های مختلف برای مطابقت با نیازهای مختلف سیستم بخار موجود هستند.

تله بخار ترموستاتیک یک تله بخار است که با استفاده از مفهوم تفاوت دما بین بخار و میعانات سرد و هوا کار می کند.

در این نوع تله، بخار فشار را در یک عنصر ترموستاتیک افزایش می دهد.

این باعث می شود تله بخار ترموستاتیک بسته شود.

هنگامی که گازهای غیرقابل تراکم و میعانات در خنک‌کننده به بالا باز می گردند، درجه حرارت شروع به کاهش می کند و عنصر ترموستاتیک برای باز کردن یک دریچه تماس می گیرد.

مقدار میعانات پشتیبان پیش از تله بخار ترموستاتیک بستگی به فشار بخار، شرایط بار و اندازه لوله دارد.

یک تله بخار ترموستاتیک نیز برای عبور هوا از یک سیستم بخار استفاده می شود.

همانطور که هوا جمع می شود، درجه حرارت کاهش می یابد و دریچه هوا به طور خودکار هوا را در دمای متوسط پایین‌تر از تله بخارهای ترموستاتیک می توانند در هر دو عنصر ویفر یا فشار متعادل در دسترس باشند.

این تله بخارها با استفاده از مواد مختلف مانند فولاد کربن، فولاد ضد زنگ و برنز تولید می شوند. تله های بخار ترموستاتیک برای رسیدگی به بارهای میعانات سبک استفاده می شود.

تله بخار ترموستاتیک چگونه کار می کند؟

یک تله بخار ترموستاتیک می تواند با استفاده از فشار متعادل کار کند.

در این مورد، تراپ  شروع به کار با فشار دادن هوا و میعانات قبل از بخار از طریق تله بخار می کند.

این  عنصر ترموستاتیک به طور کامل منقبل است و در عین حال، شیر تا نقطه ای باز نگه داشته می شود که بخار به تله نزدیک می شود.

هنگامی که درجه حرارت در تله بخار ترموستاتیک افزایش می یابد، بلافاصله عنصر شارژ را گرم می کند و سپس فشار بخار داخلی را افزایش می دهد.

همانطور که فشار در عنصر به فشار سیستم بدن تله بخار متعادل می شود، عنصر گسترش می یابد و شیر را می بندد.

هنگامی که دمای داخلی تله برای چند درجه پایین‌تر از دمای بخار اشباع شده کاهش می یابد، عنصر توسط فشار نامتعادل که شیر را باز می کند، قرار داده می شود.

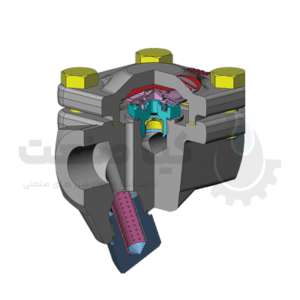

روش استفاده از ویفر در تله بخار ترموستاتیک

روش دیگر استفاده از یک تله بخار ترموستاتیک، عملیات ویفر فشار متعادل است. این روش شبیه به بیلوز متعادل است.

ویفر تا حدی با یک مایع پر شده است. هنگامی که درجه حرارت در تله بخار  افزایش می یابد، ویفر شارژ شده را گرم می کند و در نتیجه فشار بخار داخلی را افزایش می دهد.

همانطور که فشار در ویفر بیش از فشار بخار اطراف می شود، غشای ویفر بر روی صندلی شیر بسته شدن شیر  تحت فشار قرار می گیرد.

دمای قطره ای ناشی از گاز میعانات یا غیرقابل تراکم، ویفر داخل فشار را خنک و کاهش می دهد که به ویفر اجازه می دهد تا صندلی را نشان دهد.

تله بخار ترموستاتیک انبساط مایع دارای ویژگی تخلیه دمای ثابت است، این تله را می توان به عنوان یک تله ترموستاتیک تخلیه خاموش استفاده کرد.

در این مورد، خروجی همیشه به سمت بالا اشاره می کند، همانطور که در شکل زیر نشان داده شده است.

که  به منظور افزایش غوطه وری مداوم عنصر با روغن کمک می کند.

از انجا که این تله می تواند در دمای بین 60 تا 100 درجه سانتی گراد تخلیه شود فقط می تواند به طور معمول در هنگام راه‌اندازی باز شود.

نصب و راه‌اندازی تله بخار ترموستاتیک انبساط مایع را می توان در کنار تله بخار اصلی که به طور معمول به یک خط بازگشت میعانات لوله کشی نصب  می شود.

مزایای تله بخار ترموستاتیک

انرژی کارآمد: تله بخار ترموستاتیک کنترل دقیق دما را فراهم می کند و به بخار اجازه می دهد به طور مؤثر متراکم شود و از هدر رفتن بخار جلوگیری می کند. این به کاهش مصرف انرژی و هزینه های عملیاتی کمک می کند.

دوام: تله های بخار ترموستاتیک معمولاً محکم و بادوام هستند و از آنها را برای محیط های پر فشار و دمای بالا استفاده می شوند. آنها می توانند شرایط سخت عملیاتی را تحمل کنند و طول عمر بیشتر و نیازهای نگهداری کمتر را تضمین کنند.

زمان پاسخ سریع: این تله ها می توانند به سرعت به تغییرات دما پاسخ دهند و امکان حذف موثرمیعانات و جلوگیری از قفل شدن بخار را فراهم کنند. این انتقال حرارت موثررا تضمین می کند و عملکرد بهینه سیستم را حفظ می کند.

 تطبیق پذیری: تراپ های ترموستاتیک برای تحمل بارهای متغیر طراحی شده اند و می توانند طیف وسیعی از شرایط عملیاتی را در خود جای دهند. آنها می توانند در موقعیت های کم بار زیاد کار کنند و برای کاربردهای مختلف بخار مناسب هستند.

معایب تله بخار ترموستاتیک

نسبت چرخش محدود: تله های بخار ترموستاتیک ممکن است در شرایط کم بار عملکرد مطلوبی نداشته باشند. آنها می توانند نسبت چرخش محدودی داشته باشند، به این معنی که وقتی جریان بخار به میزان قابل توجهی کاهش می یابد، ممکن است به طور مؤثر میعانات را حذف نکنند.

حساسیت به کثیفی و آلاینده ها:

تراپ های ترموستاتیک به دلیل تجمع کثیفی، زباله و رسوب بیشتر در معرض انسداد و اختلال در عملکرد هستند. این می تواند بر عملکرد آنها تأثیرمنفی بگذارد و نیاز به نگهداری و تمیز کردن منظم دارد.

هزینه اولیه بالاتر:

تله بخار ترموستاتیک در مقایسه با سایر انواع تله بخار گرانتر است. طراحی پیچیده و عملکرد آنها به هزینه های تولید و خرید بالاتر کمک می کند.

الزامات نگهداری:

تله های ترموستاتیک ممکن است برای اطمینان از عملکرد صحیح نیاز به بازرسی و نگهداری دوره ای داشته باشند. این می تواند شامل جداسازی و تمیز کردن تله باشد که می تواند منجر به خرابی سیستم و هزینه های اضافی نیروی کار شود.

نیاز به توان بخار بالا: تله های بخار ترموستاتیک برای عملکرد بهینه خود به توان بخار بالا نیاز دارند. این می تواند باعث افزایش هزینه های اولیه و عملیاتی شود.

حساسیت به نوسانات فشار:

تله های بخار ترموستاتیک ممکن است به نوسانات فشار حساس باشند و به دلیل این نوسانات عملکرد نامطلوبی داشته باشند. لذا نیاز به کنترل دقیق فشار بخار و مدیریت خطوط بخار دارند.

نیاز به فضای بزرگتر:

در مقایسه با تله بخارهای دیگر، تله های بخار ترموستاتیک به یک فضای بزرگتر نیاز دارند برای جابجایی و نصب صحیح. این ممکن است در برخی موارد محدودیت های فضایی ایجاد کند.

قابلیت تنظیم محدود:

تله های بخار ترموستاتیک اغلب برای  یک دما مشخص تنظیم شده و امکان تغییر دما به طور مستقل وجود ندارد. این می تواند در برخی موارد محدودیت های کاربردی ایجاد کند.

انواع تله بخار ترموستاتیک

1-تله بخار ترموستاتیک فشار متعادل

2-تله بخار ترموستاتیک دو فلزی

تله بخار ترموستاتیک فشار متعادل

تله بخار ترموستاتیک فشار متعادل، بهبود یا%D
