آی توپی پوزیشنر  I/P Positioner

آی توپی پوزیشنر وسیله ای است که در کارخانه های صنعتی برای کنترل دقیق موقعیت شیر ​​استفاده می شود.

معمولاً همراه با شیرهای کنترل برای اطمینان از کنترل دقیق و قابل اعتماد جریان سیال یا گاز استفاده می شود.

پوزیشنر شیر با دریافت سیگنال ورودی از یک سیستم کنترلی مانند رگولاتور یا سیستم کنترل توزیع شده (DCS) کار می کند و آن را به سیگنال خروجی مربوط به محرک شیر تبدیل می کند.

این سیگنال خروجی موقعیت ولو را تنظیم می کند، آن را باز یا بسته می کند تا به دبی یا فشار دلخواه برسد.

Positioner ها معمولاً در صنایعی مانند نفت و گاز، پتروشیمی، تولید برق و تصفیه آب استفاده می شوند.

آنها می توانند دقت، پاسخگویی و قابلیت اطمینان دریچه های کنترل را بهبود بخشند، که منجر به کنترل بهتر فرآیند و افزایش کارایی می شود.

ویژگی های مهم آی توپی پوزیشنر

برخی از ویژگی های کلیدی پوزیشنرهای ولو ها عبارتند از:

دقت: آی توپی پوزیشنر های شیر، کنترل دقیقی را بر موقعیت شیر ارائه می کنند واز کنترل دقیق جریان یا فشار اطمینان حاصل می کنند.
پایداری: آنها به حفظ موقعیت شیر ​​مورد نظر در شرایط مختلف فرآیند، مانند تغییرات فشار یا دما کمک می کنند.
پاسخ سریع: پوزیشنرها می توانند به سرعت موقعیت شیر را در پاسخ به تغییرات سیگنال کنترل تنظیم کنند و امکان کنترل سریع نرخ جریان را فراهم کنند.
قابلیت‌های تشخیصی: بسیاری از مپوزیشنرهای مدرن سوپاپ دارای عملکردهای تشخیصی داخلی هستند که بازخوردی را در مورد عملکرد ولو ارائه می‌دهند، مانند حرکت شیر، فشار تامین هوا و…..
ارتباط دیجیتال: برخی از آی توپی پوزیشنر های پیشرفته شیر از پروتکل‌های ارتباطی دیجیتال مانند HART یا Fieldbus پشتیبانی می‌کنند که امکان نظارت و کنترل از راه دور عملکرد شیر را فراهم می‌کند.

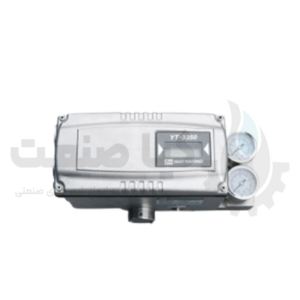

آی توپی پوزیشنر HART

وسیله ای است که در سیستم های کنترل فرآیند برای تبدیل سیگنال دیجیتال HART به خروجی پنوماتیک متناسب استفاده می شود.

بیشتر برای کنترل موقعیت یک شیر بر اساس سیگنال های دریافتی از یک سیستم کنترل استفاده می شود.

Positioner  HART I/P یک سیگنال دیجیتال را از یک سیستم کنترل دریافت می کند، سپس این سیگنال دیجیتال را به یک خروجی پنوماتیکی تبدیل می کند که برای کنترل حرکت محرک سوپاپ استفاده می شود.

این دستگاه طوری طراحی شده است که کنترل دقیقی بر موقعیت شیر ​​داشته باشد و از تنظیم دقیق نرخ جریان یا متغیرهای فرآیند اطمینان حاصل کند.

چرا شیر به آی توپی پوزیشنر نیاز دارد؟

نیروهایی مانند اصطکاک ناشی از پکینگ شیر کنترل ، آب‌بندی و فشار دیفرانسیل، همگی باعث می‌شوند که میل سوپاپ جاجا شود

بنابراین حرکت ساقه دقیقاً با فشار سیال مرتبط نیست.  و آی توپی پوزیشنرها یک سیستم حلقه پکینگ  برای قابلیت اطمینان دریچه ارائه می کنند.

دلیل اینکه موقعیت ساقه شیر کنترل پنوماتیک به طور خطی با مقدار فشار هوای اعمال شده به محرک مطابقت دارد این است که فنرهای مکانیکی از قانون هوک پیروی می کنند، جایی که میزان حرکت فنر با نیروی اعمالی متناسب است .

یک اکچویتور پنوماتیک نیرویی را به عنوان تابعی از فشار هوا و ناحیه پیستون/دیافراگم اعمال می کند.

و فنر به نوبه خود فشرده یا کشیده می شود تا نیروی واکنشی برابر و مخالف ایجاد کند.

نتیجه نهایی این است که فشار اکچویتور به صورت خطی به حرکت ساقه شیر  تبدیل می شود .

 آی توپی پوزیشنر کنترل ولو

رابطه خطی و قابل تکرار بین فشار سیگنال پنوماتیک و موقعیت میل سوپاپ تنها در صورتی صادق است که دیافراگم/پیستون و فنر تنها نیروهای وارد بر میل سوپاپ باشند.

اگر نیروی دیگری بر این مکانیسم وارد شود، رابطه بین فشار سیگنال و موقعیت میل سوپاپ دیگر ایده آل نخواهد بود.

متأسفانه، علاوه بر نیروی محرک و نیروی واکنش فنر، نیروهای دیگری نیز بر روی میل سوپاپ اثر می‌گذارند.

اصطکاک ناشی از پکینگ کنترل ولو ساقه یا  Steam یکی از این نیروها است و نیروی واکنش در پلاگ شیر ناشی از فشار دیفرانسیل در سراسر ناحیه پلاگ نیروی دیگری است.

این نیروها برای تغییر مجدد steam  شیر عمل می کنند تا حرکت ساقه دقیقاً با فشار سیال فعال ارتباط نداشته باشد.

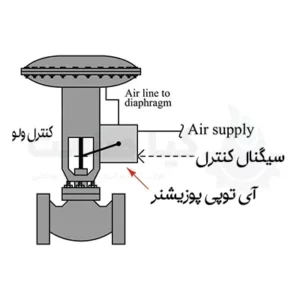

یک راه حل رایج برایجلوگیری  این معضل اضافه کردن یک آی توپی پوزیشنر به مجموعه شیر کنترل است.

پوزیشنر یک دستگاه کنترل حرکت است که برای مقایسه فعال موقعیت ساقه در برابر سیگنال کنترل، تنظیم فشار به دیافراگم محرک یا پیستون تا رسیدن به موقعیت صحیح ساقه طراحی شده است:

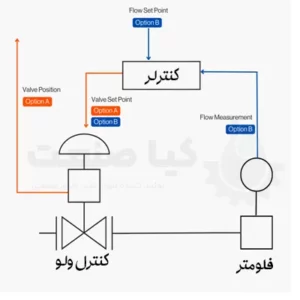

آی توپی پوزیشنرها اساساً به‌عنوان سیستم‌های کنترلی در درون خود عمل می‌کنند:

آی توپی پوزیشنر، متغیر فرآیند (PV)، سیگنال فرمان به آی توپی پوزیشنر، نقطه تنظیم (SP)، و سیگنال آی توپی پوزیشنربه اکچویتور شیر کنترل، متغیر دستکاری شده (MV) است یا خروجی بنابراین، هنگامی که یک کنترل کننده فرآیند یک سیگنال فرمان را به یک شیر مجهز به پوزیشنر می فرستد، پوزیشنر سیگنال فرمان را دریافت می کند و فشار هوا را به همان اندازه یا کمتر به محرک اعمال می کند تا به موقعیت پایه دلخواه برسد.

بنابراین، آی توپی پوزیشنرها  با هر نیروی دیگری که بر روی steam  شیر وارد می‌شود مقابله  می‌کند تا بر اساس سیگنال فرمان به موقعیت دقیق دست یابد.

یک آی توپی پوزیشنر  که به درستی کار می‌کند، اطمینان می‌دهد که شیر کنترل خوب عمل می‌کند و از سیگنال فرمان اطاعت می‌کند.

نحوه عملکرد آی توپی پوزیشنر

سیستم کنترل سیگنالی را به پوزیشنر ارسال می کند که موقعیت مورد نظر شیر را نشان می دهد.

سپس پوزیشنر این سیگنال را با موقعیت واقعی شیر مقایسه می کند و اکچویتور شیر را بر این اساس تنظیم می کند تا به موقعیت مورد نظر برسد (این یک سیستم کنترل کوچک است).

آی توپی پوزیشنرها معمولاً در شرایطی استفاده می شوند که کنترل دقیق جریان، فشار یا سایر متغیرهای فرآیند حیاتی است.

زیرا ممکن است به دلیل نیروهای سیال و اصطکاک، نقطه تنظیم مورد نیاز از شیر کنترل به دست نیاید.

پوزیشنرها به ویژه در فرآیندهایی که شرایط عملیاتی ممکن است متفاوت باشد یا کنترل دقیق (خطای حداقلی) برای حفظ کیفیت محصول، ایمنی یا انطباق با مقررات لازم است، مفید هستند.

برخی از کاربردهای رایج پوزیشنرها عبارتند از:

• کنترل نرخ جریان در کارخانه های فرآوری شیمیایی، پالایشگاه ها و نیروگاه ها
• تنظیم فشار در خطوط لوله گاز، سیستم های بخار و تصفیه خانه های آب
• کنترل سطح مایع در مخازن
• تعدیل کنترل دما در سیستم های HVAC و فرآیندهای صنعتی

کالیبراسیون آی توپی پوزیشنر

از آنجایی که پوزیشنرها برای کنترل دقیق و محکم استفاده می‌شوند، کالیبراسیون آی توپی پوزیشنر  شیر کنترل فرآیندی حیاتی است و باید برای نتایج مطلوب به درستی انجام شود.

در مورد آی توپی پوزیشنرهای دیجیتال، کالیبراسیون ممکن است به صورت خودکار، اغلب در ترکیب با بسته های نرم افزاری ارائه شده توسط OEM انجام شود.

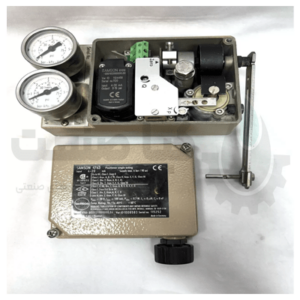

با این حال، در مورد پوزیشنرهای الکتروپنوماتیکی که جریان را به فشار تبدیل می کنند، معمولاً قابلیت کالیبراسیون خودکار وجود ندارد. صرف نظر از در دسترس بودن قابلیت کالیبراسیون، باید دقت آی توپی پوزیشنرهای خود را به دقت زیر نظر داشته باشید.

مزیت های پوزیشنرهای Hart  نسبت به پوزیشنر های سنتی

در سیستم های Positioner  HART I/P امکان تعمیر و عیب یابی آسان را از راه دور فراهم می کند.

این نوع آی توپی پوزیشنر را می توان با انواع دستگاه دیجیتال استفاده کرد.

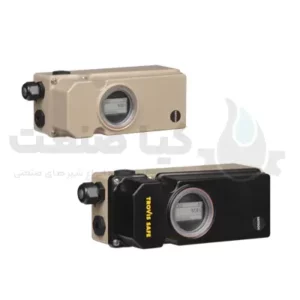

آی توپی پوزیشنر Fieldbus
پوزیشنر فیلد باس به یک شبکه فیلدباس مانند Profibus، Foundation Fieldbus یا Modbus متصل است که امکان برقراری ارتباط دیجیتال بین پوزیشنر و سایر دستگاه‌های موجود در سیستم، مانند یک سیستم کنترل توزیع‌شده یا یک کنترل‌کننده منطقی قابل برنامه‌ریزی را فراهم می‌کند.

وظیفه اصلی این آی توپی پوزیشنر دریافت سیگنال کنترل دیجیتال از سیستم کنترل و تبدیل آن به سیگنال پنوماتیک آنالوگ مربوط است.

این سیگنال پنوماتیک سپس برای کنترل موقعیت یا حرکت شیر ​​یا محرک استفاده می شود.

مزیت های پوزیشنرهای Fieldbus

بهبود سرعت ارتباط، افزایش قابلیت اطمینان و قابلیت‌های تشخیص، ادغام بهتر با سایر دستگاه‌ها و سیستم‌ها، و سیم‌کشی و نصب ساده را ارائه می‌دهد.

قیمت پوزیشنر کنترل ولو

پوزیشنر کنترل ولو یکی از اجزای کلیدی در سیستم‌های کنترلی صنعتی است که نقش مهمی در بهبود عملکرد و دقت کنترل ولوها ایفا می‌کند.

قیمت پوزیشنر کنترل ولو معمولاً عددی ثابت و قابل پیش‌بینی نیست.

بلکه تحت‌تأثیر مجموعه‌ای از عوامل فنی و عملیاتی قرار می‌گیرد که هرکدام می‌توانند به‌تنهایی موجب افزایش یا کاهش قابل‌توجه هزینه نهایی شوند.

پوزیشنر در واقع مغز فرمان‌دهنده کنترل ولو است. بخشی که وظیفه دارد سیگنال دریافتی از سیستم کنترلی را با موقعیت واقعی ولو مقایسه کرده و دقیق‌ترین حالت عملکرد را تضمین کند.

به همین دلیل، نوع تکنولوژی و کیفیت ساخت آن نقش مستقیم در قیمت‌گذاری دارد.

هنگام خرید پوزیشنر کنترل ولو ، قیمت آن یکی از عوامل مهم تصمیم‌گیری است.

اما برای درک بهتر قیمت پوزیشنر کنترل ولو، نیاز است عوامل متعددی که بر آن تأثیر دارند، بررسی شوند.

1-نوع پوزیشنر: دیجیتال یا پنوماتیکی

پوزیشنرهای کنترل ولو معمولاً به دو دسته کلی دیجیتال (Smart) و پنوماتیکی تقسیم می‌شوند.

• پوزیشنر دیجیتال: به دلیل دارا بودن قابلیت‌های پیشرفته مانند کالیبراسیون اتوماتیک، ذخیره داده‌ها و عیب‌یابی، معمولاً قیمت بالاتری دارند.
• پوزیشنر پنوماتیکی: این نوع ساده‌تر و ارزان‌تر است و برای کاربردهایی که نیاز به پیچیدگی‌های دیجیتال نیست، مناسب می‌باشد.

2-برند تولیدکننده

برند یکی از عوامل کلیدی در تعیین قیمت است.

برندهای معتبر جهانی مانند ABB، Siemens، Emerson یا Fisher  به دلیل کیفیت بالای محصولات، پشتیبانی قوی و عمر طولانی تجهیزات، معمولاً قیمت بالاتری دارند.

در مقابل، برندهای محلی یا کمتر شناخته‌شده ممکن است گزینه‌های مقرون ‌به‌صرفه‌ تری ارائه دهند، اما باید به کیفیت و خدمات پس از فروش آنها دقت کرد.

3-جنس بدنه و کیفیت ساخت

جنس بدنه پوزیشنر کنترل ولو (مانند فولاد ضدزنگ، آلومینیوم یا پلیمرهای مقاوم) نقش مهمی در تعیین قیمت دارد.

برای محیط‌های خورنده یا شرایط سخت صنعتی، پوزیشنرهایی با بدنه مقاوم‌تر ضروری هستند که به طور طبیعی هزینه بیشتری دارند.

4. امکانات و ویژگی‌های فنی

ویژگی‌های فنی مانند:

دقت عملکرد

مقاومت در برابر دما و فشار بالا

امکان ارتباط با پروتکل‌های صنعتی مانند HART،  Profibus یا Foundation Fieldbus

5-دیجیتال یا آنالوگ بودن پوزیشنر

اولین عامل تعیین‌کننده، دیجیتال یا آنالوگ بودن پوزیشنر است. مدل‌های آنالوگ  معمولاً با سیگنال 3تا 15 PSI کار می‌کنند.

ساختار ساده‌تری دارند و قیمت پایین‌تری ارائه می‌دهند. اما پوزیشنرهای دیجیتال با ورودی 4الی20 میلی‌آمپر، امکاناتی مانند خودتشخیصی، کالیبراسیون هوشمند و ارتباطات صنعتی HART یا Fieldbus دارند و طبیعتاً قیمت بالاتری پیدا می‌کنند.

6-درجه حفاظتی آی توپی پوزیشنر

عامل مهم دیگر، متریال بدنه و درجه حفاظتی است. در محیط‌های خورنده یا خطوط حاوی بخار و گازهای فرساینده، نیاز به بدنه استنلس استیل یا آلیاژهای مقاوم وجود دارد که هزینه تولید را افزایش می‌دهد.

علاوه بر آن، اگر فرآیند در فضای باز، مناطق مستعد انفجار یا محیط‌های Offshore اجرا شود، نیاز به درجه حفاظتی ATEX، استاندارد ضدانفجار یا IP بالا خواهد بود که قیمت نهایی را بالاتر می‌برد.

عوامل بالا در قیمت پوزیشنر کنترل ولو تاثیر دارند.

هرچه پوزیشنر امکانات بیشتری داشته باشد، قیمت آن نیز بالاتر خواهد بود.

قیمت پوزیشنر کنترل ولو به عوامل مختلفی از جمله نوع، برند، جنس بدنه، ویژگی‌های فنی و شرایط بازار بستگی دارد.

انتخاب هوشمندانه آی توپی پوزیشنر می‌تواند هزینه‌های تعمیر و نگهداری را کاهش داده و عملکرد سیستم را بهینه کند.

کیاصنعت تامین کننده انواع آی توپی پوزیشنر،  پوزیشنر سامسون،  پوزیشنر فیشر،  پوزیشنر متسو، پوزیشنر زیمنس،  پوزیشنر اسپیراکس سارکو ، آی توپی پوزیشنر ytc 1000 و… است.

سؤالات پر تکرار درباره  آی توپی پوزیشنر

۱. آی توپی پوزیشنر در سیستم‌های صنعتی دقیقاً چه کاری انجام می‌دهد؟

این دستگاه موقعیت شیر کنترل را با توجه به سیگنال دریافتی از سیستم مرکزی تنظیم می‌کند تا دبی، فشار یا دمای فرآیند در مقدار تعیین شده حفظ شود.

۲. تفاوت آی توپی پوزیشنر با پوزیشنر معمولی در چیست؟

آی توپی پوزیشنر (I/P) سیگنال الکتریکی را به فشار پنوماتیکی تبدیل می‌کند، اما پوزیشنرهای ساده فقط فشار ورودی را با موقعیت شیر تطبیق می‌دهند.

۳. چرا استفاده از آی توپی پوزیشنر در شیر کنترل ضروری است؟

برای جبران نیروهای مزاحم مثل اصطکاک پکینگ، فشار دیفرانسیل یا تغییرات دما به کار می‌رود و مانع خطای موقعیت میل سوپاپ می‌شود.

۴. پوزیشنر شیر کنترل در چه صنایعی کاربرد دارد؟

از پالایشگاه و پتروشیمی گرفته تا نیروگاه‌های بخار، تصفیه‌خانه‌های آب و واحدهای تولید مواد شیمیایی کاربرد گسترده دارد.

۵. آی توپی پوزیشنر چطور سیگنال را دریافت و تبدیل می‌کند؟

سیگنال ۴ تا۲۰ میلی‌آمپر از کنترلر دریافت می‌کند و آن را به فشار هوا تبدیل می‌کند که به اکچویتور اعمال می‌شود تا موقعیت دقیق شیر تنظیم گردد.

۶. آیا آی توپی پوزیشنر بدون DCS هم قابل استفاده است؟

بله، می‌توان آن را با کنترلرهای مستقل، لوپ‌های PID محلی یا حتی سیگنال‌دهنده‌های فشار ساده هم راه‌اندازی کرد.

۷. تفاوت پوزیشنر دیجیتال و پنوماتیکی در چیست؟

پوزیشنر دیجیتال از میکروپروسسور برای تنظیم خودکار و کالیبراسیون استفاده می‌کند، در حالی‌که نوع پنوماتیکی کاملاً مکانیکی عمل می‌کند.

۸. چرا مدل‌های HART محبوب‌ترند؟

به‌خاطر ارتباط دوطرفه با اتاق کنترل، امکان عیب‌یابی، گزارش وضعیت، و تنظیم پارامترها به‌صورت Remote وجود دارد.

۹. پوزیشنر فیلدباس (Fieldbus) چه مزیتی دارد؟

این مدل با شبکه‌های صنعتی مانند Profibus یا Foundation Fieldbus ارتباط مستقیم دارد و به کاهش سیم‌کشی و سادگی عیب‌یابی کمک می‌کند.

۱۰. آیا آی توپی پوزیشنر فقط برای سیالات مایع استفاده می‌شود؟

خیر، برای بخار، هوای فشرده، گازهای خنثی و حتی مواد خورنده در صورت انتخاب متریال مناسب قابل استفاده است.

۱۱. در چه شرایطی نیاز به کالیبراسیون آی توپی پوزیشنر داریم؟

هر زمان عملکرد شیر از دستور کنترلر عقب بماند یا نوسان موقعیت داشته باشد، باید پوزیشنر مجدداً کالیبره شود.

۱۲. روش کالیبراسیون آی توپی پوزیشنر به چه صورت است؟

در مدل‌های جدید معمولاً با نرم‌افزار OEM به‌صورت Auto‑Calibration انجام می‌شود، ولی نوع پنوماتیکی باید دستی تنظیم گردد.

۱۳. چه عواملی روی قیمت پوزیشنر شیر کنترل تأثیر دارند؟

نوع (دیجیتال یا پنوماتیکی)، برند سازنده، جنس بدنه، محدوده فشار کاری، و قابلیت ارتباط با Fieldbus از عوامل مؤثر است.

۱۴. پوزیشنر دیجیتال چرا گران‌تر از نوع ساده است؟

به‌دلیل پردازشگر داخلی، دقت بالا، قابلیت ذخیره و نمایش داده‌های عملکردی و سازگاری با شبکه‌های صنعتی قیمت بیشتری دارد.

۱۵. چگونه می‌توان تشخیص داد آی توپی پوزیشنر درست کار می‌کند؟

باید پاسخ شیر در برابر تغییر سیگنال ورودی، سرعت تنظیم، و دقت رسیدن به نقطه Set‑Point بررسی شود.

۱۶. آیا آی توپی پوزیشنر می‌تواند خطاهای ناشی از نشتی هوا را برطرف کند؟

تا حدی بله؛ سیستم فیدبک داخلی فشار را تنظیم می‌کند، اما در صورت نشتی زیاد باید اکچویتور سرویس شود.

۱۷. مزیت آی توپی پوزیشنر در سیستم‌های بخار چیست؟

در کنترل جریان بخار بسیار دقیق عمل می‌کند و جلوی نوسان فشار و ضربات حرارتی را می‌گیرد.

۱۸. عمر مفید یک پوزیشنر استاندارد چقدر است؟

در شرایط نگهداری مناسب حدود ۵ تا ۱۰ سال عملکرد دقیق دارد. محیط‌های خورنده ممکن است این زمان را کاهش دهند.

۱۹. چه برندهایی پوزیشنر کیفیت بالا تولید می‌کنند؟

برندهای مطرحی مانند SAMSON، Fisher، YTC، Honeywell و ARI Armaturen در این حوزه شناخته‌شده‌اند.
