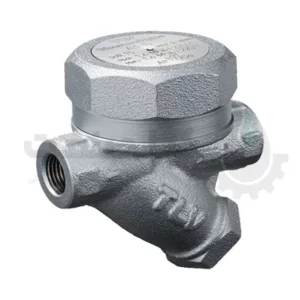

تله بخار ترمودینامیک

تله بخار ترمودینامیکی نوعی تله بخار است که بر اساس اصل ترمودینامیک کار می کند.

برای حذف میعانات (آب تشکیل شده از بخار) از سیستم بخار در حالی که اجازه عبور بخار را می دهد استفاده می شود.

عملکرد یک تله بخار ترمودینامیکی بر این اصل استوار است که بخار انرژی جنبشی بیشتری در مقایسه با میعانات دارد. تله شامل یک دریچه یا دیسک است که بسته به فشار و سرعت سیال عبوری از آن باز و بسته می شود.

هنگامی که بخار وارد تله می شود، از طریق دریچه جریان می یابد که به دلیل سرعت بیشتر و فشار کمتر بخار در حالت باز نگه داشته می شود. این به بخار اجازه می دهد تا از طریق خط بخار عبور کند و ادامه یابد.

با این حال، هنگامی که میعانات شروع به جمع شدن می کند، سرعت و فشار کاهش می یابد و باعث بسته شدن شیر می شود.

این امر از برگشت بخار جلوگیری می کند و اتلاف انرژی را به حداقل می رساند. هنگامی که میعانات تخلیه می شود، فشار و سرعت دوباره افزایش می یابد و دریچه باز می شود.

تله‌های بخار ترمودینامیکی عموما فشرده و بادوام هستند و می‌توانند کاربردهای فشار و دمای بالا را مدیریت کنند.

آنها معمولاً در صنایعی مانند تولید برق، پردازش شیمیایی و سیستم‌های گرمایشی برای اطمینان از حذف کارآمد و مطمئن میعانات از سیستم‌های بخار استفاده می‌شوند.

مزایای تله بخار ترمودینامیکی

کارایی: تله های بخار ترمودینامیکی به دلیل طراحی ساده از کارایی بالایی برخوردار هستند. آنها بخار را به دام می اندازند و میعانات را به سرعت تخلیه می کنند و از اتلاف انرژی جلوگیری می کنند و عملکرد سیستم را به حداکثر می رساند.
تطبیق پذیری: تله های بخار ترمودینامیکی می توانند طیف گسترده ای از اختلاف فشار را تحمل کنند و آنها را برای کاربردهای مختلف مناسب می کند. آنها به طور مؤثر در سیستم های فشار کم، متوسط و بالا کار می کنند.

قابلیت اطمینان: تله های بخار ترمودینامیکی قطعات متحرک کمی دارند که احتمال خرابی را کاهش می دهد. این باعث می شود آنها قابل اعتماد هستند و نیازهای تعمیر و نگهداری را کاهش می دهند.

مقاومت در برابر چکش آب: آنها می توانند در برابر چکش آب مقاومت کنند که این افزایش فشار ناگهانی است که هنگام متراکم شدن سریع بخار و ایجاد موج ضربه ای ایجاد می شود.

طراحی ساده شیر تله های ترمودینامیکی امکان تخلیه مناسب میعانات را فراهم می کند و از چکش آب جلوگیری می کند.

معایب تله بخار ترمودینامیکی

1.ظرفیت محدود: تله های بخار ترمودینامیکی در مقایسه با انواع دیگر تله ها مانند تله های سطلی معکوس یا شناور ظرفیت کمتری دارند. این باعث می شود آنها برای سیستم های بخار با ظرفیت بالا کمتر مناسب باشند.

2. حساسیت به فشار برگشتی: تله های بخار ترمودینامیکی به فشار برگشتی حساس هستند که فشار سمت خروجی تله است. فشار برگشتی بیشتر می تواند مانع بسته شدن شیر شود و منجر به از دست رفتن بخار یا خرابی تله شود.

3. قابلیت مدولاسیون محدود: این تله ها عموماً برای تعدیل جریان بخار طراحی نشده اند. بسته به فشار بخار آنها یا کاملا باز یا کاملا بسته هستند نداشتن  قابلیت مدولاسیون می تواند مناسب بودن آن ها را برای کاربردهای خاص محدود کند.

4. سطوح نویز بالاتر: تله های بخار ترمودینامیکی به دلیل باز و بسته شدن سریع دریچه تمایل به ایجاد صدای بیشتری نسبت به سایر تله بخارها دارند. این ممکن است در محیط های حساس به نویز یک نگرانی باشد.

به طور کلی، تله های بخار ترمودینامیکی مزایای متعددی مانند کارایی، تطبیق پذیری، قابلیت اطمینان و مقاومت در برابر چکش آب را ارائه می دهند.

ولی دارای محدودیت هایی  از نظر ظرفیت، حساسیت به فشار برگشتی، قابلیت مدولاسیون محدود و سطوح نویز بالاتر هستند. بنابراین انتخاب استفاده از تله بخار ترمودینامیکی باید بر اساس الزامات و ویژگی های خاص سیستم بخار باشد.

کاربرد تله بخار ترمودینامیکی

استفاده در سیستم های توزیع بخار: تله های بخار ترمودینامیک معمولاً در سیستم های توزیع بخار برای حذف میعانات انباشته شده در سیستم استفاده می شوند.

این به حفظ جریان بخار مناسب و جلوگیری از تجمع میعانات کمک می کند، که می تواند منجر به کاهش راندمان و آسیب احتمالی به تجهیزات شود.

استفاده در سیستم های ردیابی بخار: ردیابی بخار فرآیند گرم کردن لوله ها یا مخازن با استفاده از بخار برای حفظ یا کنترل دمای آنها است. تله های بخار در سیستم های ردیابی بخار برای حذف میعانات تشکیل شده در طول فرآیند گرمایش ضروری هستند. این تضمین می کند که سیستم ردیابی به طور موثر و کارآمد عمل می کند.

گرمایش فرآیندی: در صنایع مختلف از بخار برای کاربردهای گرمایش فرآیندی مانند مبدل های حرارتی یا مخازن گرمایش استفاده می شود. تله های بخار با حذف میعانات تشکیل شده در طول فرآیند گرمایش نقش حیاتی در این کاربردها ایفا می کنند. این به حفظ پایدار و کارآمد انتقال حرارت کمک می کند و عملکرد بهینه فرآیند را تضمین می کند.

تجهیزات با نیروی بخار: بسیاری از فرآیندهای صنعتی به تجهیزات بخار مانند توربین های بخار یا بویلرها متکی هستند.

تله بخار در چنین تجهیزاتی برای حذف میعانات تشکیل شده در اثر فرآیندهای تبادل حرارت یا چرخه بخار استفاده می شود.

حذف مناسب میعانات به حفظ عملکرد تجهیزات و جلوگیری از آسیب یا خوردگی کمک می کند.

خشک کردن و استریل کردن: بخار اغلب در عملیات خشک کردن برای مثال در کارخانه های کاغذسازی، صنایع نساجی، یا کارخانه های فرآوری مواد غذایی استفاده می شود.

به طور کلی، تله‌های ترمودینامیکی بخار کاربردهایی در صنایع مختلف پیدا می‌کنند که در آن حذف کارآمد میعانات برای عملکرد بهینه سیستم‌ها و تجهیزات بخار ضروری است.

انواع تله بخار ترمودینامیکی

دو نوع اصلی تله بخار ترمودینامیکی وجود دارد:

تله بخار ترمودینامیکی دیسکی

تله‌های دیسکی ترمودینامیکی با استفاده از تفاوت انرژی جنبشی بین بخار و میعانات عمل می‌کنند.

هنگامی که بخار وارد تله می شود، از یک روزنه کوچک با سرعت بالا عبور می کند.

این باعث ایجاد افت فشار در سمت پایین دست دهانه می شود که باعث باز شدن دیسک و تخلیه میعانات می شود.

با خروج میعانات از تله بخار، فشار بخار پشت دیسک برابر می شود و دیسک دوباره بسته می شود. تله‌های دیسکی ترمودینامیکی برای کاربردهایی که دامنه وسیعی از تغییرات فشار بخار و دما وجود دارد، مناسب هستند.

تله بخار پیستونی ترمودینامیک و تله بخار دیسکی ترمودینامیک

تله بخار ترمودینامیکی پیستونی

تراپ های ترمودینامیک پیستونی نیز با استفاده از تفاوت انرژی جنبشی بین بخار و میعانات عمل می کنند.

با این حال، به جای دیسک، از یک پیستون برای آب بندی دهانه تخلیه استفاده می کنند.

زمانی که بخار وارد تله می شود، از یک روزنه کوچک با سرعت بالا عبور می کند که باعث ایجاد افت فشار در سمت پایین دست دهانه می شود.

که باعث می شود که پیستون به سمت کناری حرکت کند و دهانه تخلیه باز شود.

با خروج میعانات از تراپ، فشار بخار پشت پیستون برابر می شود و پیستون به موقعیت اولیه خود باز می گردد و دهانه تخلیه بسته می شود. تله های پیستونی ترمودینامیکی برای کاربردهایی که فشار و دمای بخار بالا وجود دارد مناسب هستند.

هردو نوع این تله بخارها از نوع تراپ هایی با کارایی بالا در نظر گرفته می شوند.

آنها قابل اعتماد، کارآمد هستند و می توانند طیف وسیعی از شرایط عملیاتی را مدیریت کنند.

قیمت تله بخار ترمودینامیک

قیمت تله بخار ترمودینامیکی به عوامل مختلفی از جمله اندازه، جنس، برند و کیفیت آن بستگی دارد.

به طور کلی، تله بخار ترمودینامیکی ارزان تر از تله بخار ترموستاتیک است.

در ایران تله بخارهای ترمودینامیکی در برندهای ایرانی ، ژاپنی، چینی و آلمانی وآمریکایی قابل سفارش است.

قیمت تله بخار های ترمودینامیک با توجه به قایبلیت ها و مدل هر تله بخار متفاوت است .

برای استعلام قیمت انواع تله بخار با ما در تماس باشید.

 عملکرد تراپ ترمودینامیکی

عملکرد تله بخار ترمودینامیکی به شرح زیر است:

بخار وارد تله بخار شده و از طریق یک سوراخ کوچک با سرعت بالا عبور می کند.

این جریان سریع بخار باعث ایجاد افت فشار در پشت دیسک یا پیستون تله بخار می شود.

افت فشار باعث می شود که دیسک یا پیستون تله بخار از جای خود بلند شده و تخلیه کندانسات از طریق سوراخ خروجی تله بخار انجام شود.

هنگامی که کندانسات تخلیه می شود، فشار پشت دیسک یا پیستون تله بخار افزایش می یابد.

این افزایش فشار باعث می شود که دیسک یا پیستون تله بخار دوباره به جای خود بازگردد و تخلیه کندانسات متوقف شود.

خرید تله بخار ترمودینامیکی

برای خرید تله بخار ترمودینامیکی شما باید از یک فروشگاه معتبر خرید کنید .ومطمئن شوید که تله بخار دارای گارانتی و گواهی وندور است.

شما می توانید انواع تله بخار مانند تله بخار ترموستاتیک، تله بخار فری فلوت ، تله بخار باگت، تله بخار ترمودینامیک، تله بخار فلوتر ترموستاتیک را از کیاصنعت تهیه کنید.

همچنین شما می توانید مقاله انتخاب تله بخار مناسب را مطالعه کنید.
