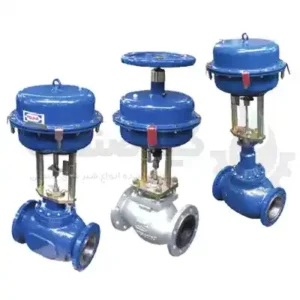

کنترل ولو پنوماتیک اجزای حیاتی در بسیاری از فرآیندهای صنعتی هستند که برای تنظیم جریان سیالات اعم از مایعات، گازها یا بخار از طریق خطوط لوله استفاده می شوند.

این شیرها توسط هوای فشرده فعال می شوند و نقشی محوری در حفظ ثبات، کارایی و ایمنی سیستم دارند.

قابلیت اطمینان و تطبیق پذیری آنها را در صنایعی مانند فرآوری شیمیایی، نفت و گاز، تولید برق و تولید مواد غذایی ضروری می کند.

کنترل ولو پنوماتیک یکی از پرکاربردترین تجهیزات در صنایع مختلف است که برای کنترل دقیق جریان سیالات ( مایع، گاز، بخار) مورد استفاده قرار می‌گیرد.

این شیرها با استفاده از هوای فشرده به عنوان نیروی محرکه، عمل می‌کنند و به همین دلیل از قابلیت اطمینان بالا و سرعت پاسخگویی مناسبی برخوردارند.

اجزای یک کنترل ولو پنوماتیک

بدنه کنترل ولو پنوماتیک

بدنه شیر محفظه اصلی دستگاه است که برای مقاومت در برابر فشار بالا و مواد خورنده طراحی شده است. موادی مانند فولاد ضد زنگ، چدن یا آلیاژهای تخصصی بر اساس محیط کنترل شده انتخاب می شوند.

یا به زبان ساده تر بخش اصلی شیر است که سیال از طریق آن عبور می‌کند.

بدنه شیرها معمولاً از جنس‌های مختلفی مانند فولاد، چدن، استیل و یا آلیاژهای خاص ساخته می‌شوند.

اکچویتور یا محرک

محرک فشار پنوماتیک را به حرکت مکانیکی تبدیل می کند که موقعیت شیر ​​را تنظیم می کند.

بسته به نیروی مورد نیاز و دقت، این می تواند از نوع دیافراگمی یا پیستونی باشد.

آی توپی پوزیشنر

یک آی توپی پوزیشنر اطمینان می دهد که شیر به باز شدن دلخواه همانطور که توسط سیگنال کنترل مشخص شده است می رسد.

پوزیشنرهای مدرن اغلب برای دقت و تشخیص بیشتر با سیستم های دیجیتال ادغام می شوند.

وسیله‌ای است که روی کنترل ولو پنوماتیک نصب می‌شود و موقعیت دقیق شیر را با توجه به سیگنال کنترلی که از سیستم کنترل دریافت می‌کند، تنظیم می‌کند.

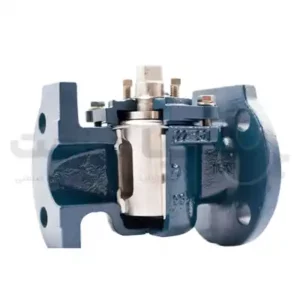

ساقه و پلاگین (Stem and Plug)

ساقه اکچویتور را به Plug متصل می کند که جریان را تعدیل می کند. شکل و اندازه پلاگ مشخصه های جریان شیر را تعیین می کند.

لوازم جانبی: شامل قطعاتی مانند فیلتر هوا، رگولاتور فشار، گیج فشار و … که برای عملکرد صحیح و بهینه شیرپنوماتیک مورد استفاده قرار می‌گیرند.

صندلی (Seat)

نشیمنگاه جایی است که دوشاخه در هنگام بسته شدن کامل شیر قرار می گیرد. کیفیت و طراحی صندلی برای دستیابی به بسته شدن محکم و به حداقل رساندن نشتی حیاتی است.

نحوه عملکرد کنترل ولو پنوماتیک

کنترل ولو پنوماتیک با استفاده از هوای فشرده عمل می‌کند. هوا فشرده وارد اکچویتور می‌شود و باعث حرکت پیستون یا دیافراگم آن می‌شود.

این حرکت به ساقه شیر منتقل می‌شود و باعث باز یا بسته شدن شیر می‌شود.

موقعیت شیر توسط پوزیشنر کنترل می‌شود.

و پوزیشنر با دریافت سیگنال کنترلی از سیستم کنترل، موقعیت دقیق شیر را تنظیم می‌کند و از عملکرد صحیح آن اطمینان حاصل می‌کند.

شیر کنترل پنوماتیک با تنظیم ناحیه عبور جریان در داخل شیر بر اساس ورودی یک سیستم کنترل عمل می کند. در ادامه نحوه کار آن را توضیح می دهیم:

یک کنترلر سیگنالی را به آی توپی پوزیشنر شیر می فرستد، معمولاً به شکل یک سیگنال 4 تا 20 میلی آمپر یا یک سیگنال ارتباطی دیجیتال است.

پوزیشنر از این سیگنال برای کنترل جریان هوای فشرده به اکچویتور استفاده می کند.

محرک ساقه و پلاگین را حرکت می دهد تا جریان را از طریق کنترل ولو پنوماتیک تعدیل کند.

مکانیسم های بازخورد تضمین می کند که شیر موقعیت صحیح را نسبت به سیگنال کنترل حفظ می کند.

انواع کنترل ولو پنوماتیک

گلوب ولو

شیرهای گلوب برای کنترل دقیق جریان و کاربردهای دریچه گاز ایده آل هستند. آنها دارای طراحی حرکت خطی هستند و به طور گسترده در صنایعی که دقت در آنها اهمیت دارد استفاده می شود.

شیرهای پروانه ای

باترفلای ولو ها راه حل های سبک و مقرون به صرفه برای خدمات خاموش یا دریچه گاز در سیستم هایی با لوله های با قطر بزرگ هستند.

شیرهای توپی

شیر های توپی که به دلیل عملکرد قوی خود شناخته می شوند، برای کاربردهای فشار بالا و دمای بالا مناسب هستند و قابلیت خاموش شدن سریع را ارائه می دهند.

شیرهای دیافراگمی

شیرهای دیافراگمی برای جابجایی مایعات خورنده یا پر از ذرات که اغلب در صنایع دارویی و غذایی یافت می شوند، بهترین هستند.

مزایا کنترل ولو پنوماتیک

قابلیت اطمینان:  کنترل ولو های  پنوماتیک بسیار قابل اعتماد هستند و به حداقل تعمیر و نگهداری نیاز دارند.

ایمنی: آنها ذاتاً برای محیط های انفجاری یا خطرناک ایمن هستند زیرا به انرژی الکتریکی متکی نیستند.

تطبیق پذیری: سازگار با طیف گسترده ای از شرایط عملیاتی، این شیرها با تنظیمات مختلف صنعتی سازگار هستند.

دقت: آی توپی پوزیشنرها و کنترلرهای پیشرفته دقت تنظیم جریان را افزایش می دهند.

مقرون به صرفه بودن: نصب و نگهداری سیستم های پنوماتیکی معمولاً نسبت به سیستم های الکترونیکی یا هیدرولیکی خود هزینه کمتری دارند.

کاربرد کنترل ولو پنوماتیک

کنترل ولوهای پنوماتیک در صنایع مختلفی از جمله صنایع نفت و گاز، پتروشیمی، شیمیایی، دارویی، غذایی، نیروگاه‌ها و … کاربرد دارند.

این شیرها برای کنترل جریان سیالات مختلف مانند آب، روغن، گاز، بخار و … مورد استفاده قرار می‌گیرند.

شیرهای کنترل پنوماتیک در طیف متنوعی از صنایع استفاده می شوند. به عنوان مثال:

1-نفت و گاز: جریان نفت خام و گاز طبیعی را در خطوط لوله تنظیم می کنند.

2-فرآوری شیمیایی، آنها افزودن واکنش دهنده ها و حذف محصولات جانبی را کنترل می کنند.

3-نیروگاه ها :برای تنظیم بخار در توربین ها و بویلرها استفاده می شود.
4-صنعت داروسازی: آنها دوز دقیق را تضمین می کنند و شرایط استریل را حفظ می کنند.

مزایا و معایب کنترل ولو پنوماتیک

مزایا:

• قابلیت اطمینان بالا
• سرعت پاسخگویی مناسب
• قابلیت کنترل دقیق جریان سیال
• مناسب برای محیط‌های خطرناک و قابل اشتعال
• هزینه نگهداری پایین

معایب:

• نیاز به منبع هوای فشرده
• محدودیت در دما و فشار کاری
• احتمال نشتی هوا

نکات کلیدی در خرید کنترل ولو پنوماتیک

قبل از خرید، باید دقیقا مشخص کنید که کنترل ولو در چه شرایطی استفاده می‌شود. موارد زیر را در نظر بگیرید:

• نوع سیال: آیا سیال مایع است یا گاز، یا بخار؟ سیال خورنده یا ویسکوز نیاز به مواد خاصی در ساخت ولو دارند.
• فشار و دما: حداکثر و حداقل فشار و دمای سیستم چه مقدار است؟ این اطلاعات برای انتخاب متریال و طراحی مناسب اهمیت دارد.
• دقت کنترل: آیا کنترل ولو پنوماتیک نیاز به تنظیم دقیق جریان دارد یا فقط باز و بسته کردن کافی است؟

انتخاب کنترل ولو پنوماتیک

در هنگام انتخاب کنترل ولو پنوماتیک باید به عوامل مختلفی از جمله نوع سیال، دما و فشار کاری، نرخ جریان، نوع اتصال، جنس بدنه و تریم، نوع اکچویتور و پوزیشنر و … توجه کرد.

همچنین باید از برندهای معتبر و با کیفیت استفاده کرد تا از عملکرد صحیح و طول عمر بالای شیر اطمینان حاصل شود.

نگهداری و تعمیرات:

کنترل ولوهای پنوماتیک نیاز به نگهداری و بازرسی دوره‌ای دارند تا از عملکرد صحیح آنها اطمینان حاصل شود. در صورت بروز هرگونه مشکل، باید توسط تکنسین‌های متخصص مورد بررسی و تعمیر قرار گیرند.

نکات مهم:

• قبل از خرید کنترل ولو پنوماتیک، حتماً با یک متخصص در این زمینه مشورت کنید.
• در هنگام نصب و راه‌اندازی شیر، دستورالعمل‌های سازنده را به دقت مطالعه کنید.
• از قطعات یدکی اصلی و با کیفیت برای تعمیرات استفاده کنید.

قیمت کنترل ولو پنوماتیک

قیمت کنترل ولو پنوماتیک به عوامل مختلفی از جمله نوع ولو، مواد سازنده، اندازه، برند و ویژگی‌های فنی بستگی دارد.

برای انتخاب بهترین گزینه، باید نیازهای عملیاتی خود را به دقت ارزیابی کرده و از تامین‌کنندگان معتبر خرید کنید.

با این رویکرد، می‌توانید محصولی باکیفیت و مقرون‌به‌صرفه تهیه کنید که به بهبود بهره‌وری و عملکرد سیستم شما کمک کند.

کیاصنعت تامین کننده انواع کنترل ولو ، انواع کنترل ولو پنوماتیک مانند کنترل ولو سامسون، کنترل ولو فیشر، کنترل ولو سه راهه سامسون، کنترل ولو ماسونیلان ، کنترل ولو یوشی تاکی، کنترل ولو هانیول و… است.
