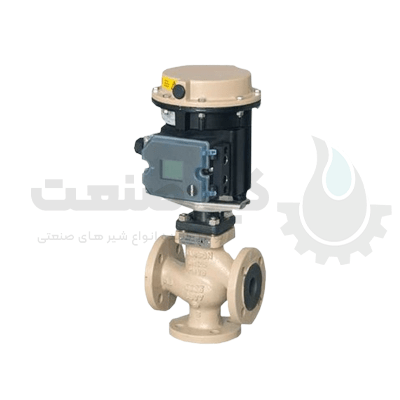

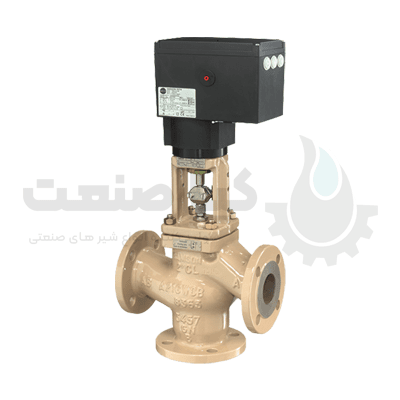

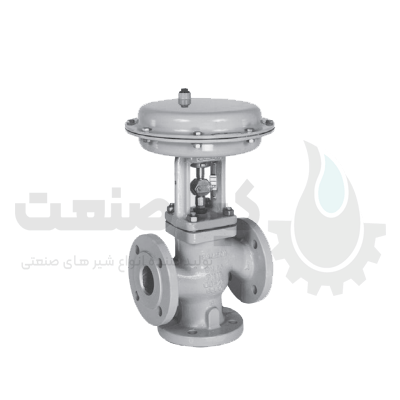

کنترل ولو سه راهه سامسون

Description

Samson three-way control valve

کنترل ولو سه راهه سامسون یک شیر پنوماتیکی سه راهه است که در مد 3244 و در سایزهای ½” تا 6″ قابل سفارش است.

جنس بدنه این کنترل ولو سه راهه فولاد کربن و فولاد ضد زنگ است.

محدوده دمای مناسب برای این کنترل ولو از -196 درجه سانتس گراد تا 450 درجه سانتی گراد است.

میزان تحمل فشار این شیر پنوماتیکی از PN10 تا حداکثر  فشار PN40 می باشد.

از ویژگی های جالب کنترل ولو سه راهه سامسون می توان به مشترک بودن طراحی قطعات در تمامی سایزها و استفاده از قطعات کمتر نسبت به رقبا اشاره کرد.

در حوزه کنترل سیالات و اتوماسیون فرآیند، سیستم نوآورانه شیر کنترل سه راهه سامسون  به عنوان سنگ بنای کارایی، قابلیت اطمینان و دقت برجسته است.

این فناوری که برای رفع نیازهای مختلف صنعتی طراحی شده است، راه حلی همه کاره برای تنظیم جریان سیال و مدیریت فرآیندهای پیچیده ارائه می دهد.

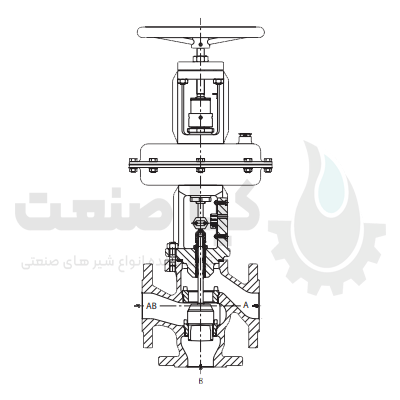

اجزای شیر سه راهه سامسون

این شیر از 4 قسمت Seat  نشیمنگاه ، Plug دو شاخه، Body  بدنه، Packing  تشکیل شده است.

برای عملکرد بهتر شیر سه راهه سامسون بدنه و bounet این شیر از یک جنس ساخته شده است.

کاربرد کنترل ولو سه راهه سامسون

این کنترل ولو در تمامی نیازهای فرآیندی دقیق و صنعتی کاربرد دارد.

پردازش شیمیایی: اختلاط دقیق مواد شیمیایی، بهینه سازی فرآیندهای تولید و اطمینان از سازگاری محصول را تسهیل می کند.

داروها: دوز دقیق و کنترل مواد تشکیل دهنده در تولید دارو را با حفظ استانداردهای کیفی دقیق امکان پذیر می کند.

تصفیه آب: مدیریت انحراف و توزیع جریان در تصفیه خانه ها، افزایش کارایی و قابلیت اطمینان در  فرآیندهای تصفیه آب است.

سیستم های HVAC : توزیع سیال گرمایشی و سرمایشی در سیستم های HVAC را کنترل می کند و بازدهی انرژی و راحتی در ساختمان ها را بهبود می بخشد.

در صنایع  غذا و نوشیدنی: جریان مواد و افزودنی ها را در فرآوری مواد غذایی تنظیم می کند و از رعایت استانداردهای بهداشتی و ایمنی اطمینان می دهد.

به طور کلی برای سیالات زیر کاربرد دارد:

• آب
• گازهای غیرقابل استعال

اکچویتور مناسب شیر سه راهه سامسون می تواند از نوع پنوماتیک، هیدرولیک و الکتریکی باشد.

عملکرد کنترل ولو سه راهه سامسون

این شیر کنترل سه راهه سامسون به دو صورت دایورتینگ (diverting)و میکسینگ (mixing)عمل می کند.

شیر کنترل سه راهه سامسون معمولا دارای سه پورت  A،  B و C است.

پورت A معمولاً دریچه ورودی است که سیال یا گاز در آن وارد شیر می شود.

از پورت های B و C درگاه های خروجی هستند که می توان سیال یا گاز را بر اساس موقعیت شیر هدایت کرد.

کنترل ولو سه راهه دایورتینگ سامسون

کنترل ولو سه راهه دایورتینگ نوعی شیر است که برای هدایت جریان سیال به دو مسیر مجزا استفاده می‌شود.

این شیرها دارای یک ورودی و دو خروجی هستند و با حرکت یک پلاگ یا سِت به داخل یا خارج از بدنه، مسیر جریان سیال را کنترل می‌کنند.

کنترل ولوهای سه راهه دایورتینگ سامسون  در کاربردهای مختلفی از جمله:

سیستم‌های لوله‌کشی: برای تغییر مسیر جریان آب، بخار یا سایر سیالات در خطوط لوله

صنایع غذایی: برای هدایت جریان مواد مختلف در فرآیندهای تولید

صنایع دارویی: برای کنترل جریان داروها و سایر مایعات در خطوط تولید

تصفیه آب و فاضلاب: برای هدایت جریان آب به مراحل مختلف تصفیه

نحوه عملکرد کنترل ولو سه راهه دایورتینگ سامسون

کنترل ولوهای سه راهه دایورتینگ با حرکت یک پلاگ یا سِت به داخل یا خارج از بدنه، مسیر جریان سیال را کنترل می‌کنند. این حرکت می‌تواند به صورت دستی، پنوماتیکی، برقی یا هیدرولیکی انجام شود.

در حالت باز سیال از ورودی وارد شیر می‌شود و به سمت خروجی A یا B هدایت می‌شود. در حالت بسته  سیال از ورودی مسدود می‌شود و به هیچ کدام از خروجی‌ها نمی‌رسد.در وضیت مخلوط کردن  سیال از ورودی وارد شیر می‌شود و به طور همزمان به سمت هر دو خروجی A و B هدایت می‌شود.

کنترل ولو سه راهه میکسینگ سامسون

کنترل ولو سه راهه میکسینگ نوعی شیر است که برای مخلوط کردن دو سیال با نسبت‌های مختلف استفاده می‌شود.

این شیرها دارای سه پورت هستند: یک پورت ورودی برای مخلوط، و دو پورت خروجی برای سیال‌های مخلوط شده.

با حرکت یک پلاگ یا سیت به داخل یا خارج از بدنه، نسبت مخلوط شدن سیالات کنترل می‌شود.

کنترل ولوهای سه راهه میکسینگ سامسون در کاربردهای مختلفی از جمله:

سیستم‌های گرمایش و سرمایش: برای تنظیم دمای آب گرم یا سرد در سیستم‌های گرمایشی و سرمایشی

صنایع غذایی: برای مخلوط کردن مواد مختلف در فرآیندهای تولید

صنایع دارویی: برای مخلوط کردن داروها و سایر مایعات در خطوط تولید

تصفیه آب و فاضلاب: برای تنظیم pH یا غلظت مواد شیمیایی در آب

نحوه عملکرد کنترل ولو سه راهه میکسینگ سامسون

کنترل ولوهای سه راهه میکسینگ با حرکت یک پلاگ یا سِت به داخل یا خارج از بدنه، نسبت مخلوط شدن سیالات را کنترل می‌کنند. این حرکت می‌تواند به صورت دستی، پنوماتیکی، برقی یا هیدرولیکی انجام شود.

هنگامی که  وضعیت پورت شیر باز است  سیال از پورت ورودی وارد شیر می‌شود و به سمت دو خروجی A و B به طور همزمان هدایت می‌شود.

نسبت اختلاط سیالات با توجه به موقعیت پلاگ یا سِت تعیین می‌شود.

زمانی که شیر بسته است تمام پورت ها مسدود می شوند و هیچ سیالی عبور نمی کند.

کیاصنعت تامین کننده انواع کنترل لو از برندهای سامسون، فیشر، زیمنس، ماسونیلان با قیمت های رقابتی

تامین انواع مدل های کنترل ولو سامسون ، کنترل ولو سامسون 3241، کنترل ولو سامسون 3251 و… است
