یوک کنترل ولو چیست؟ بررسی دقیق یک جزء حیاتی در سیستم‌های کنترلی
در صنایع فرآیندی، از پتروشیمی گرفته تا نیروگاه‌ها، شیرهای کنترلی (Control Valves) به عنوان ابزار اصلی تنظیم جریان، دما، فشار و سطح سیالات به شمار می‌آیند.
در کنار اجزای پررنگی مانند عملگر (Actuator)، پوزیشنر (Positioner) و بدنه شیر، بخشی نه‌چندان پرسر و صدا ولی بسیار حیاتی به نام یوک (Yoke) نقش مهمی در عملکرد پایدار و دقیق سیستم ایفا میکند.
اما یوک دقیقاً چیست، چه وظایفی دارد و چرا باید در انتخاب و طراحی آن دقت به خرج داد؟ در این مقاله، به طور جامع به بررسی این موضوع می‌پردازیم.
تعریف یوک (Yoke) در شیرهای کنترلی

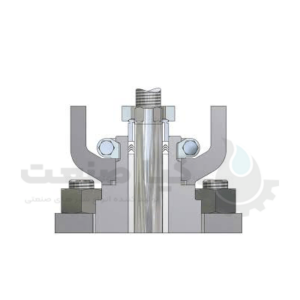

یوک، به زبان ساده، سازه‌ای فلزی است که به عنوان رابط مکانیکی بین عملگر و بدنه شیر کنترل عمل میکند. این قطعه، عملگر را به شیر متصل کرده و امکان انتقال دقیق نیرو از طرف عملگر به ساقه شیر (Valve Stem) را فراهم می‌سازد.
علاوه بر نقش مکانیکی، یوک محل نصب تجهیزات جانبی کنترلی است و در عملکرد صحیح این ابزارها نیز تأثیرگذار است.
نقش‌های کلیدی یوک در سیستم کنترلی
1. انتقال نیرو بدون اتلاف یا تغییر شکل
وقتی عملگر نیرویی برای باز و بسته کردن شیر اعمال میکند، این نیرو باید از طریق یوک به بدنه شیر منتقل شود. هرگونه ضعف در استحکام یا طراحی یوک می‌تواند باعث خمیدگی یا لرزش شود که به عملکرد نهایی شیر آسیب می‌زند.
2. پشتیبانی از تجهیزات کنترلی
پوزیشنرها، ترانسمیترها، سوئیچهای حدی (limit switches) و حتی تجهیزات ایمنی مانند solenoid valves همگی معمولاً بر روی یوک نصب می‌شوند. یوک باید فضای کافی و استحکام لازم برای پشتیبانی از این اجزا را داشته باشد.
3. ایجاد دسترسی برای تعمیر و نگهداری
یوک مناسب باید طوری طراحی شده باشد که تعمیرکار به راحتی بتواند به اجزای داخلی عملگر یا ساقه شیر دسترسی داشته باشد، مخصوصاً در زمان تعمیرات یا کالیبراسیون.
انواع طراحی یوک کنترل ولو
بر اساس نوع شیر و کاربری آن، یوک‌ها به شکل‌های مختلفی طراحی می‌شوند:
🔹 یوک کنترل ولو مدل یکپارچه (Integral Yoke)
در این طراحی، یوک بخشی از بدنه شیر است و امکان جداسازی آن وجود ندارد. این نوع بیشتر در شیرهای کوچک یا در شرایطی که فضای نصب محدود است، کاربرد دارد. استحکام بالا و سادگی نصب از مزایای آن است، اما تعمیر و تغییر تجهیزات جانبی دشوارتر خواهد بود.
🔹 یوک کنترل ولو مدل جداشونده (Separate Yoke)

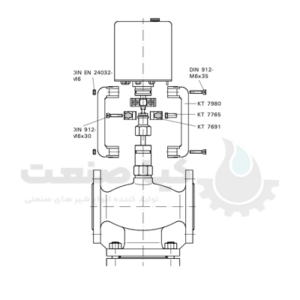

در این مدل، یوک به عنوان یک قطعه مجزا طراحی میشود و بین عملگر و شیر نصب می‌گردد. این نوع یوک بیشتر در شیرهای صنعتی بزرگ‌تر یا تحت فشار بالا استفاده میشود، زیرا امکان تنظیم، تعویض یا نصب آسان تجهیزات جانبی را فراهم میکند.
🔹 یوک کنترل ولو مدل باز و بسته
یوک‌های باز فضای کار بیشتری برای تعمیرات و نصب تجهیزات فراهم می‌کنند، در حالی که یوک‌های بسته (Fully Enclosed) برای محافظت از اجزای داخلی در برابر گرد و غبار، رطوبت یا خوردگی محیطی طراحی شده‌اند.
کنترل ولو اسپیراکس سارکو سری TN2000
فاکتورهای مهم در انتخاب یوک کنترل ولو
انتخاب یوک مناسب می‌تواند تفاوت زیادی در عملکرد نهایی شیر ایجاد کند. در ادامه به چند عامل کلیدی اشاره می‌کنیم:
| فاکتور | توضیح |
| جنس یوک | معمولاً از فولاد کربنی، فولاد ضد زنگ یا آلیاژهای مقاوم ساخته میشود. انتخاب جنس به فشار کاری، دمای سیال و شرایط محیطی بستگی دارد. |
| ابعاد و نوع اتصال | باید با نوع عملگر و شیر مطابقت داشته باشد. مثلاً یوک شیرهای خطی با یوک شیرهای دوار متفاوت است |
| سازگاری با تجهیزات جانبی | فضای نصب تجهیزات جانبی باید در طراحی یوک در نظر گرفته شود، به‌خصوص در شیرهایی که به پوزیشنر یا تجهیزات کنترل دقیق نیاز دارند. |
| مقاومت مکانیکی | یوک باید بتواند بارهای ناشی از فشار سیال، نیروی عملگر و تنش‌های احتمالی سیستم لوله‌کشی را تحمل کند. |
چالش‌های رایج مرتبط با یوک کنترل ولو
گاهی اوقات مشکلاتی که به ظاهر به بدنه شیر یا عملگر نسبت داده می‌شوند، در واقع به دلیل طراحی یا نصب نادرست یوک رخ می‌دهند:
- لرزش بیش از حد شیر هنگام باز و بسته شدن
- نشتی در ناحیه packing به علت ناهم‌راستایی عملگر و ساقه
- عملکرد نادرست پوزیشنر به دلیل لرزش یا نصب بد
- خوردگی شدید در یوک به علت انتخاب جنس نامناسب
در نتیجه، طراحی، نصب و نگهداری درست یوک یکی از الزامات تضمین عملکرد پایدار شیر کنترل است.
جمع‌بندی
یوک کنترل ولو اگرچه ممکن است در نگاه اول یک قطعه ساده به نظر برسد، اما در واقع یکی از عناصر کلیدی عملکرد دقیق و قابل اعتماد شیر کنترل به شمار می‌رود.
از انتقال دقیق نیرو گرفته تا فراهم کردن بستری مناسب برای نصب تجهیزات جانبی، یوک نقشی چندوجهی دارد که مستقیماً بر دقت، طول عمر و قابلیت نگهداری سیستم تأثیر می‌گذارد.
در طراحی و انتخاب یوک، توجه به جزئیات فنی، شرایط کاری و تجهیزات کنترلی متصل به آن اهمیت بالایی دارد؛ چرا که انتخاب هوشمندانه یوک، در نهایت به افزایش بهره‌وری و کاهش هزینه‌های نگهداری سیستم منتهی میشود.
