اکچویتور هیدرولیک چیست؟

اکچویتور هیدرولیک یکی از اجزای مهم در سیستم‌های هیدرولیکی است که برای تبدیل انرژی هیدرولیکی به حرکت مکانیکی استفاده می‌شود. این دستگاه‌ها نقش کلیدی

در بسیاری از صنایع از جمله صنعت خودروسازی، هوافضا، ماشین‌آلات سنگین، و حتی سیستم‌های کنترل اتوماتیک دارند. به طور کلی، اکچویتورهای هیدرولیکی در مواقعی که نیاز به نیروی بالا و حرکت دقیق است، کاربرد زیادی پیدا می‌کنند.

تعریف اکچویتور هیدرولیک

اکچویتور هیدرولیک به یک دستگاه گفته می‌شود که انرژی هیدرولیکی را به حرکت خطی یا چرخشی تبدیل می‌کند.

این تبدیل انرژی معمولاً با استفاده از فشار سیالات (معمولاً روغن) انجام می‌شود که از طریق سیستم لوله‌کشی و شیرهای هیدرولیکی کنترل می‌شود.

محصولات مرتبط

اکچویتور پنوماتیک هانیول مدل MP953C-F

خرید کنید

نحوه عملکرد اکچویتور هیدرولیک

در اکچویتورهای هیدرولیکی، انرژی مورد نیاز از طریق یک پمپ هیدرولیکی به سیال (معمولاً روغن هیدرولیک) منتقل می‌شود.

این سیال تحت فشار به داخل یک سیلندر یا موتور هیدرولیکی هدایت می‌شود. هنگامی که سیال تحت فشار وارد یک محفظه خاص می‌شود، آن را به حرکت در می‌آورد.

این حرکت ممکن است به صورت خطی (در اکچویتورهای هیدرولیک پیستونی) یا چرخشی (در اکچویتورهای هیدرولیک موتور) باشد. در سیستم‌های پیشرفته، این حرکت توسط شیرهای هیدرولیکی و سیستم‌های کنترل دقیق هدایت و تنظیم می‌شود.

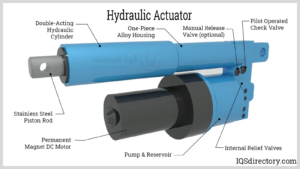

اجزای اصلی اکچویتور هیدرولیک

1. سیلندر: بدنه‌ای استوانه‌ای که در آن حرکت پیستون رخ می‌دهد. در داخل این سیلندر، سیال تحت فشار جریان دارد.
2. پیستون: قسمت متحرک در داخل سیلندر که به واسطه فشار سیال حرکت می‌کند.
3. پمپ هیدرولیکی: وظیفه انتقال و فشار دادن سیال هیدرولیک به سیستم را بر عهده دارد.
4. شیرهای کنترل: این شیرها حرکت سیال و در نتیجه حرکت پیستون یا موتور را هدایت می‌کنند.
5. مخزن روغن: جایی است که سیال هیدرولیک ذخیره و از آنجا به پمپ منتقل می‌شود.

مزایا و معایب اکچویتورهای هیدرولیک

مزایا:

1. توان بالا و عملکرد قوی: اکچویتورهای هیدرولیک می‌توانند نیروی بسیار بالایی را تولید کنند و این باعث می‌شود که در کاربردهایی مانند جرثقیل‌ها و ماشین‌آلات سنگین استفاده شوند.
2. دقت و قابلیت کنترل بالا: حرکت این اکچویتورها می‌تواند با دقت بسیار بالایی تنظیم شود، به ویژه در کاربردهایی که نیاز به حرکت دقیق دارند.
3. مناسب برای شرایط سخت: این سیستم‌ها برای کار در محیط‌های سخت و دماهای بالا یا پایین مناسب هستند.

معایب:

1. هزینه بالا: سیستم‌های هیدرولیکی نسبت به سایر سیستم‌های مکانیکی هزینه‌های بیشتری دارند.
2. نیاز به نگهداری منظم: به دلیل استفاده از سیال هیدرولیکی، این سیستم‌ها نیاز به مراقبت و تعویض روغن به طور منظم دارند.
3. آلودگی روغن: در صورتی که روغن هیدرولیک آلوده شود، می‌تواند باعث خرابی و کاهش کارایی سیستم شود.

کاربردهای اکچویتور هیدرولیک

1. صنعت خودروسازی: در سیستم‌های فرمان هیدرولیک، ترمزها، و حتی تنظیمات صندلی‌های خودرو استفاده می‌شوند.
2. ماشین‌آلات سنگین: در بیل‌های مکانیکی، جرثقیل‌ها و تجهیزات ساختمانی برای جابجایی بارهای سنگین کاربرد دارند.
3. هوافضا: در سیستم‌های کنترل پرواز، باز و بسته شدن درها و حتی تنظیمات گوناگون در هواپیماها و فضاپیماها.
4. دستگاه‌های تولیدی: در بسیاری از خطوط تولید، اکچویتورهای هیدرولیکی برای انتقال مواد، تنظیمات ماشین‌آلات و اعمال نیروهای دقیق به کار می‌روند.

انواع اکچویتور هیدرولیک

اکچویتورهای هیدرولیک از مهم‌ترین اجزای سیستم‌های هیدرولیکی هستند که برای تبدیل انرژی هیدرولیکی به حرکت مکانیکی استفاده می‌شوند.

این دستگاه‌ها در بسیاری از صنایع از جمله ساخت‌وساز، خودروسازی، ماشین‌آلات سنگین، و صنعت هوافضا کاربرد دارند.

بسته به نیاز خاص هر صنعت و نوع کاربرد، انواع مختلفی از اکچویتورهای هیدرولیک طراحی شده‌اند که هرکدام ویژگی‌ها و قابلیت‌های خاص خود را دارند. در ادامه ، به معرفی و بررسی انواع اکچویتورهای هیدرولیک و ویژگی‌های هرکدام خواهیم پرداخت.

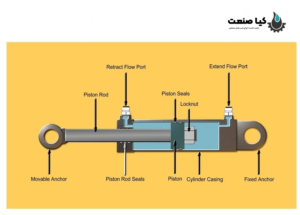

1. اکچویتور هیدرولیک پیستونی (Cylinder Actuator)

یکی از رایج‌ترین انواع اکچویتورهای هیدرولیک، اکچویتورهای پیستونی هستند که به طور گسترده در صنایع مختلف استفاده می‌شوند.

در این نوع اکچویتور، یک پیستون در داخل یک سیلندر حرکت می‌کند که به واسطه فشار سیال هیدرولیک وارد شده به سیلندر حرکت می‌کند.

حرکت پیستون می‌تواند به صورت خطی (رو به جلو یا عقب) باشد. این نوع اکچویتور برای کاربردهایی که نیاز به حرکت مستقیم و پیوسته دارند، ایده‌آل است.

ویژگی‌ها و کاربردها:

• تولید نیروی بالا و قابلیت کنترل دقیق حرکت
• مناسب برای کاربردهایی که نیاز به حرکت خطی دارند (مانند جک‌ها و سیستم‌های جابجایی)
• استفاده در صنایع خودرو، ماشین‌آلات سنگین، کشاورزی و صنایع تولیدی

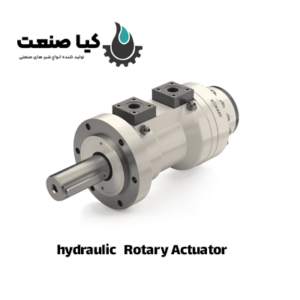

2. اکچویتور هیدرولیک چرخشی (Rotary Actuator)

اکچویتورهای هیدرولیک چرخشی برای تبدیل انرژی هیدرولیکی به حرکت چرخشی یا دورانی طراحی شده‌اند. این نوع اکچویتور اغلب از یک موتور هیدرولیکی برای تولید نیروی چرخشی استفاده می‌کند. این نوع اکچویتور به طور ویژه در مواقعی که نیاز به حرکت چرخشی با نیروی بالا است، مورد استفاده قرار می‌گیرد.

ویژگی‌ها و کاربردها:

• تولید حرکت چرخشی با دقت و توان بالا
• مناسب برای کاربردهایی که نیاز به چرخش دارند، مانند سیستم‌های تنظیم زاویه در توربین‌ها، تجهیزات گوناگون صنعتی، و دستگاه‌های بسته‌بندی

به طور خاص در کاربردهای صنعتی و هوافضا بسیار رایج است.

3. اکچویتور هیدرولیک دوطرفه (Double-Acting Actuator)

اکچویتورهای هیدرولیک دوطرفه دارای پیستون‌هایی هستند که در دو جهت حرکت می‌کنند. این نوع اکچویتور به سیال هیدرولیک اجازه می‌دهد تا به هر دو سمت پیستون وارد شود و باعث حرکت در دو جهت (رو به جلو و عقب) گردد. این نوع اکچویتورها به طور معمول در سیستم‌هایی استفاده می‌شوند که نیاز به حرکت در دو جهت مختلف دارند.

ویژگی‌ها و کاربردها:

• حرکت در هر دو جهت (جلو و عقب)
• کنترل دقیق بر اساس سیال ورودی به هر سمت
• استفاده در کاربردهایی مانند جک‌های هیدرولیکی، سیستم‌های فرمان خودروها و ماشین‌آلات سنگین

4. اکچویتور هیدرولیک یکطرفه (Single-Acting Actuator)

در اکچویتورهای هیدرولیک یکطرفه، حرکت فقط در یک جهت (معمولاً به سمت جلو) ایجاد می‌شود و در جهت برگشت، از نیروی خارجی یا فنر استفاده می‌شود. این نوع اکچویتور برای کاربردهایی که حرکت به یک سمت از اهمیت بیشتری برخوردار است، مناسب است. در این نوع سیستم‌ها، نیروی هیدرولیک فقط برای ایجاد حرکت در یک جهت استفاده می‌شود.

ویژگی‌ها و کاربردها:

• حرکت یک‌طرفه با نیروی بالا
• نیاز به نیروی خارجی یا فنر برای برگشت
• مناسب برای جک‌های هیدرولیکی سبک و سیستم‌هایی که نیاز به حرکت در یک جهت دارند

5. اکچویتور هیدرولیک بدون پیستون (Piston-less Hydraulic Actuator)

این نوع اکچویتور بدون استفاده از پیستون برای تولید حرکت مکانیکی طراحی شده است. در این سیستم، سیال هیدرولیک به طور مستقیم به یک موتور چرخشی منتقل می‌شود که حرکت چرخشی را تولید می‌کند. این نوع اکچویتور می‌تواند در شرایط خاص که نیاز به فضای محدود یا طراحی خاص است، استفاده شود.

ویژگی‌ها و کاربردها:

• طراحی ساده و کم حجم
• مناسب برای کاربردهایی که نیاز به طراحی خاص دارند
• استفاده در برخی دستگاه‌های کنترل دقیق یا ماشین‌آلات خاص

6. اکچویتور هیدرولیک جک (Hydraulic Jack)

این نوع اکچویتور بیشتر به صورت سیستم‌های دستی یا اتوماتیک برای بلند کردن بارهای سنگین مورد استفاده قرار می‌گیرد. جک‌های هیدرولیکی از یک سیستم ساده پیستونی برای انتقال نیروی هیدرولیک استفاده می‌کنند و توانایی بلند کردن بارهایی با وزن بسیار زیاد را دارند. این سیستم‌ها در تعمیرات خودرو، ساخت‌وساز و تجهیزات سنگین به وفور استفاده می‌شوند.

ویژگی‌ها و کاربردها:

• کاربرد در بلند کردن بارهای سنگین
• طراحی ساده و مقاوم
• استفاده در تعمیرات خودرو، ساخت‌وساز و ماشین‌آلات

1. اکچویتور هیدرولیک خطی با سیلندر هیدرولیک (Linear Hydraulic Actuator)

اکچویتورهای هیدرولیک خطی یکی از رایج‌ترین انواع اکچویتورها هستند که از سیلندرهای هیدرولیک برای ایجاد حرکت خطی استفاده می‌کنند. در این سیستم، سیال هیدرولیک با فشار بالا وارد سیلندر شده و پیستون داخل سیلندر را به حرکت در می‌آورد. این حرکت می‌تواند به سمت جلو یا عقب باشد و معمولاً برای کاربردهایی که نیاز به جابجایی در یک مسیر مستقیم دارند، مناسب است.

ویژگی‌ها و کاربردها:

• حرکت خطی: اکچویتورهای خطی از سیال هیدرولیک برای حرکت دادن پیستون در یک مسیر مستقیم استفاده می‌کنند.
• نیروی بالا: این نوع اکچویتورها توانایی تولید نیروی بسیار بالایی دارند که باعث می‌شود در سیستم‌هایی با بارهای سنگین یا فشار بالا بسیار کارآمد باشند.
• کاربردها: اکچویتورهای خطی هیدرولیک در ماشین‌آلات سنگین، تجهیزات ساختمانی، جک‌های هیدرولیک، سیستم‌های فرمان خودروها و خطوط تولید به‌کار می‌روند.

اکچویتور هیدرولیک دورانی با چرخش مدلوم (Hydraulic Rotary Actuator with Full Rotation)

اکچویتورهای هیدرولیک دورانی با چرخش مدلوم (یا چرخش کامل) برای ایجاد حرکت چرخشی در سیستم‌های هیدرولیک طراحی شده‌اند. این نوع اکچویتورها به‌طور ویژه برای کاربردهایی که نیاز به چرخش مداوم و بدون محدودیت دارند، مناسب هستند. در این سیستم‌ها، سیال هیدرولیک به یک موتور هیدرولیکی وارد می‌شود که باعث چرخش محور می‌شود. این نوع اکچویتورها قادرند چرخش ۳۶۰ درجه را بدون هیچ محدودیتی ایجاد کنند.

ویژگی‌ها و کاربردها:

• چرخش نامحدود: این اکچویتورها می‌توانند بدون هیچ محدودیتی در هر زاویه‌ای چرخش داشته باشند و به چرخش کامل ۳۶۰ درجه برسند.
• توان بالا: به دلیل طراحی خاص، این سیستم‌ها توانایی تولید نیروی چرخشی بسیار بالایی دارند.
• کاربردها: اکچویتورهای هیدرولیک با چرخش کامل در صنایع مختلف مانند تجهیزات کشاورزی، ماشین‌آلات سنگین، جرثقیل‌ها، توربین‌ها، و سیستم‌های کنترلی برای تنظیم زاویه قطعات متحرک استفاده می‌شوند.

اکچویتور هیدرولیک دورانی با چرخش محدود (Hydraulic Rotary Actuator with Limited Rotation)

این نوع اکچویتورهای هیدرولیکی مشابه اکچویتورهای دورانی با چرخش کامل هستند، با این تفاوت که این اکچویتورها دارای چرخش محدود هستند. این به این معناست که حرکت این نوع اکچویتور به یک زاویه خاص محدود می‌شود و نمی‌تواند ۳۶۰ درجه بچرخد. این محدودیت معمولاً به‌منظور کنترل دقیق‌تر حرکت و جلوگیری از چرخش غیرضروری در برخی کاربردها اعمال می‌شود.

ویژگی‌ها و کاربردها:

• چرخش محدود: حرکت این نوع اکچویتور محدود به یک زاویه خاص است (معمولاً کمتر از ۳۶۰ درجه).
• دقت بالا: این نوع اکچویتورها به دلیل محدود بودن حرکت، قادرند دقت بالاتری در کاربردهایی که نیاز به چرخش دقیق دارند، فراهم کنند.
• کاربردها: اکچویتورهای هیدرولیک با چرخش محدود در صنایع مختلفی همچون دریانوردی (برای حرکت صفحات کشویی و تنظیم زاویه پره‌ها)، تجهیزات صنعتی (برای تنظیم زاویه اجزای مکانیکی)، و تجهیزات پزشکی (برای حرکت دقیق و محدود بخش‌های دستگاه‌های پزشکی) استفاده می‌شوند.

نتیجه‌گیری

اکچویتور هیدرولیک با تبدیل انرژی هیدرولیکی به حرکت مکانیکی، یک جزء حیاتی در بسیاری از صنایع است. این دستگاه‌ها به دلیل قدرت بالا، دقت در عملکرد و توانایی انجام وظایف سنگین در شرایط مختلف، یکی از بهترین گزینه‌ها برای کاربردهایی هستند که نیاز به نیروی زیاد یا حرکت دقیق دارند. در عین حال، نیاز به نگهداری و مراقبت منظم و هزینه‌های بالا از جمله چالش‌های این سیستم‌ها به شمار می‌آید.
