در سیستم‌های بخار صنعتی، کنترل فشار از اهمیت بالایی برخوردار است.
فشار بیش از حد می‌تواند باعث آسیب به تجهیزات، افت راندمان، و افزایش خطرات ایمنی شود. شیر فشارشکن بخار یکی از اصلی‌ترین اجزای ایمنی و کنترلی در این سیستم‌هاست که وظیفه دارد فشار بخار را در یک بازه مشخص نگه دارد و از تجاوز آن جلوگیری کند.
شیر فشارشکن، یک شیر خودکار است که فشار بالای بخار را کاهش داده و در مقدار معینی تثبیت می‌کند.
این شیر در صنایع مختلف از جمله نفت و گاز، پتروشیمی، غذایی، داروسازی، نساجی و نیروگاهی کاربرد دارد.
چرا فشارشکن بخار اهمیت دارد؟
در صنایع نفت، گاز، پتروشیمی، داروسازی، غذایی و نیروگاهی، بخار به‌عنوان یک منبع انتقال انرژی و حرارت حیاتی است.
اما بخار با فشار بالا می‌تواند خطرناک باشد و کنترل آن امری حیاتی‌ست.
در اینجا است که شیر فشارشکن بخار (Steam Pressure Reducing Valve) وارد عمل می‌شود؛ یک تجهیز کنترلی و ایمنی که وظیفه کاهش و تثبیت فشار بخار در سطح مطلوب را بر عهده دارد.
در این مقاله، به بررسی انواع شیرهای فشارشکن بخار، نکات مهم هنگام خرید می‌پردازیم.
چه نکاتی را باید در خرید فشارشکن بخار نظر گرفت؟
هنگام خرید فشارشکن بخار، باید موارد زیر را با دقت بررسی کنید:
1. نوع کاربرد صنعتی
قبل از خرید، نوع کاربرد را مشخص کنید:
بخار اشباع یا سوپرهیت؟
فشار کاری چقدر است؟
دمای بخار چقدر است؟
پیوسته است یا ناپیوسته؟
2. میزان دبی جریان (Flow Rate)
فشارشکن‌ها در ظرفیت‌های مختلف طراحی شده‌اند. دبی مورد نیاز (بر حسب کیلوگرم در ساعت یا تن در ساعت) نقش مهمی در انتخاب مدل مناسب دارد.
3. محدوده فشار ورودی و خروجی
شیر باید بتواند فشار بالا را به فشار خروجی مورد نیاز شما کاهش دهد، بدون ایجاد نوسان یا صدای زیاد.
4. جنس بدنه و دیسک
جنس بدنه فشارشکن باید با سیال بخار و شرایط محیطی سازگار باشد. متریال‌های رایج:
چدن (Cast Iron) مناسب بخار تا ۱۵ بار
فولاد WCB یا A105 برای فشار و دمای بالا
استنلس استیل (SS316) برای بخار تمیز یا خورنده
5. نوع اتصال
فشارشکن‌ها با اتصال فلنچی، دنده‌ای یا جوشی عرضه می‌شوند. در فشارهای بالا، فشارشکن بخار فلنچ‌دار انتخاب بهتری‌ست.
6. قابلیت تنظیم دستی یا اتوماتیک
برخی مدل‌ها دستی هستند، برخی دیگر با پایلوت و یا کنترلر اتوماتیک کار می‌کنند. بسته به نیاز و حساسیت سیستم، مدل مناسب را انتخاب کنید.
انواع فشارشکن بخار (Steam PRV)
فشارشکن‌ها از نظر مکانیزم و کاربرد به چند نوع اصلی تقسیم می‌شوند:

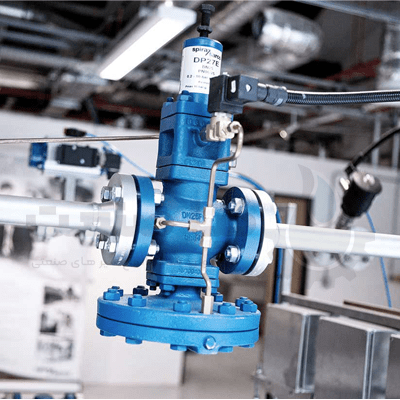

1. فشارشکن بخار پایلوت‌دار (Pilot Operated PRV)
- دقت بالا در کنترل فشار
- مناسب سیستم‌های حساس
- عملکرد پایدار در دبی‌های متغیر

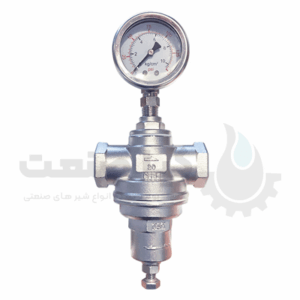

2. فشارشکن بخار دیافراگمی
- مناسب دبی‌های پایین تا متوسط
- واکنش سریع‌تر به تغییر فشار
3. فشارشکن فنری (Spring Loaded PRV)
- ساختار ساده و اقتصادی
- مناسب برای کاربردهای عمومی و بخارهای صنعتی سبک
4. فشارشکن بخار ترموستاتیک (برای کاربردهای خاص)
معمولاً در فرآیندهایی با تغییرات دمایی بالا استفاده می‌شود.

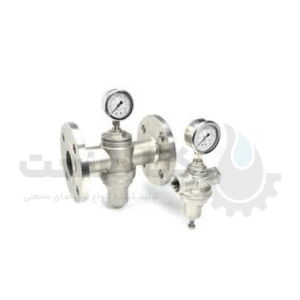

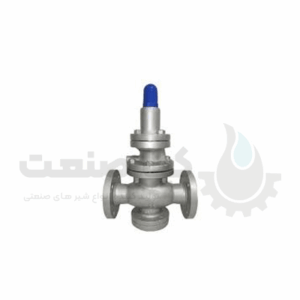

فشارشکن بخار فلنچ‌دار
یکی از محبوب‌ترین انواع، شیر فشارشکن بخار فلنچ‌دار است که ویژگی‌های زیر را دارد:
تحمل فشار بالا: تا 40 بار یا بیشتر
اتصال ایمن و بدون نشتی: فلنج با استاندارد PN16، PN25، PN40 یا ANSI
نگهداری آسان: قابلیت دمونتاژ برای تعمیرات سریع
ایده‌آل برای بخار اشباع و سوپرهیت
این نوع فشارشکن برای کاربردهایی مانند دیگ بخار صنعتی، خطوط انتقال بخار فشار بالا، و تجهیزات مبدل حرارتی توصیه می‌شود.
هدف از خرید شیر فشارشکن بخار
پیش از خرید شیر فشارشکن بخار، باید به هدف استفاده از این تجهیز توجه داشت:
- کاهش فشار ورودی به فشار مورد نیاز تجهیزات پایین‌دست
- محافظت از تجهیزات حساس در برابر نوسانات فشار
- افزایش عمر مفید شیرآلات، مبدل‌ها و بویلرها
- افزایش ایمنی سیستم
مقایسه انواع شیر فشارشکن بخار
|
نوع شیر |
دقت | عملکرد |
دبی مناسب |
قیمت |
|
فنری |
متوسط | کم تا متوسط |
عمومی، اقتصادی |
پایین |
|
پایلوت‌دار |
بالا | متوسط تا زیاد |
صنعتی حساس |
متوسط تا بالا |
|
دیافراگمی |
بالا |
کم |
آزمایشگاهی یا سیستم‌های حساس |
متوسط |
| فلنچ‌دار | بالا | زیاد | خطوط اصلی و بویلرها |
بالا |

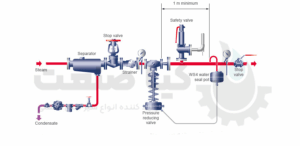

نکات کلیدی در نصب فشارشکن بخار
فشارشکن باید روی لوله افقی نصب شود مگر در موارد خاص
قبل از شیر، حتماً از فیلتر بخار (Steam Strainer) استفاده کنید.
از نصب فشارشکن نزدیک شیر قطع اصلی یا فلنچ نر پرهیز کنید.
تخلیه فشار و دریچه‌های ایمنی بعد از فشارشکن در نظر گرفته شود.
برندهای معتبر تولیدکننده فشارشکن بخار
در انتخاب برند توجه ویژه‌ای به کیفیت ساخت، خدمات پس از فروش و تامین قطعات یدکی داشته باشید. برندهای زیر از معروف‌ترین‌ها در این حوزه هستند:
- Spirax Sarco انگلیس
- Yoshitake ژاپن
- TLV ژاپن
- Leser آلمان
- فشارشکن‌های ساخت ایران (با گواهینامه‌های CE و ISO در برخی برندها)
انتخاب صحیح شیر فشارشکن بخار، ضامن کارایی و ایمنی سیستم بخار شماست. با در نظر گرفتن نوع سیستم، فشار کاری، نوع اتصال، جنس شیر و دبی، می‌توانید بهترین گزینه را با بالاترین بهره‌وری و عمر مفید انتخاب کنید.
اگر به‌دنبال عملکرد دقیق، دوام بالا و امنیت سیستم هستید، فشارشکن بخار فلنچ‌دار پایلوت‌دار یکی از گزینه‌های حرفه‌ای بازار است.
برای دریافت مشاوره خرید شیر فشارشکن بخار، بررسی دقیق فشار و دمای کاری، یا استعلام قیمت با کارشناسان ما در کیاصنعت تماس بگیرید. تیم فنی ما آماده راهنمایی تخصصی بر اساس نیاز خاص شماست.
