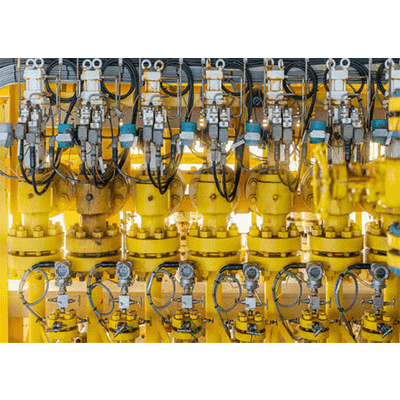

شیرهای کنترل جریان هیدرولیک اجزای ضروری اکثر سیستم های هیدرولیک هستند و برای بسیاری از سیستم هایی که سیال در آنها جریان دارد به عنوان تنظیم کننده و قطع کننده عمل می کنند.
این پست بر روی عملکرد شیرهای کنترل جریان هیدرولیک، انواعی که امروزه در دسترس هستند و کاربردهایی که بیشتر در آنها استفاده می شود، تمرکز خواهد کرد.
یک کنترل ولو جریان در هر سیستم هیدرولیکی وظیفه تنظیم سرعت سیال را بر عهده دارد و با تنظیم سرعت می تواند سرعت یک محرک را در سیستم کنترل کند.
نرخ جریان همچنین مسئول تعیین نرخ انتقال انرژی در هر سطح فشار خاص است.
از آنجایی که سرعت محرک، انتقال نرخ انرژی را تعیین می کند.
سرعت اکچویتور به عنوان یک تابع مهم در نظر گرفته می شود که بر سرعت جریان تأثیر می گذارد.
در مقابل، کنترل جهت دار واقعاً با مدیریت انرژی سر و کار ندارد.
بلکه سیستم انتقال انرژی را دقیقاً در لحظه مناسب به مکان مناسب در سیستم هدایت می کند.
شما می توانید شیرهای کنترل جهت را به عنوان چیزی شبیه سوئیچ های سیال در نظر بگیرید که تماس های مناسب را فعال می کنند.
به این صورت که نوعی جریان ورودی پرانرژی را به ورودی محرک هدایت می کنند و در نتیجه یک مسیر بازگشت ضروری برای روغن را فراهم می کنند که انرژی پایینی دارد.
اگر جریان درست در زمان مناسب به مکان مناسب نرسد، واقعاً مهم نیست که بتوانید انتقال انرژی را با استفاده از کنترل‌های جریان کنترل کنید.
بنابراین می توان گفت که یک عملکرد ثانویه دستگاه های کنترل جهت زمان بندی چرخه رویدادها خواهد بود.
از آنجایی که سیال را می توان توسط یک شیر کنترل جهت مدیریت کرد، می توان از طریق استفاده از آنها به اندازه گیری دبی و کنترل فشار نیز دست یافت.
شیر کنترل جریان هیدرولیک چگونه کار می کند؟
شیرهای کنترل جریان در سیستم‌های هیدرولیک معمولاً برای تنظیم فشار در نرخ جریان گازها یا مایعات هنگام حرکت از طریق خط لوله استفاده می‌شوند
این شیرهای کنترل جریان برای بهینه سازی عملکرد سیستم بسیار مهم هستند.
بنابراین انتخاب شیر مناسب برای کار نیز بسیار مهم است.
یک شیر کنترل جریان، نرخ جریان را در هر بخش معینی از یک سیستم مدار هیدرولیک مدیریت می کند.
در یک سیستم هیدرولیک، یک کنترل ولو جریان برای کنترل میزان جریان به سیلندرها و موتورهای هیدرولیک استفاده خواهد شد که به نوبه خود بر سرعت هر دو دستگاه تأثیر می گذارد.
شیرهای کنترل جریان هیدرولیک همچنین یک عملکرد ثانویه برای مدیریت نرخ انتقال انرژی در یک فشار مشخص دارند.
انواع شیرهای کنترل جریان هیدرولیک
- شیر سوزنی
- شیر دیافراگمی
- شیر پروانه ای
- شیر پلاگین
- شیر توپی
شیرهای توپی از ساده ترین انواع گزینه های کنترل جریان هستند و از یک توپ تشکیل شده است که به یک دسته ساده متصل می شود.
از آنجایی که توپ از مرکز خود سوراخ دارد، هنگامی که دسته چرخانده می شود، سوراخ توپ با دهانه های دریچه تراز می شود تا جریان سیال امکان پذیر شود.
هنگامی که می خواهید جریان را کاهش دهید یا قطع کنید.
از این دسته می توان برای قرار دادن توپ عمود بر تمام دهانه های شیر استفاده کرد که به طور موثر سیال را مسدود می کند.
هنگام مونتاژ مدارهای هیدرولیک، تعدادی گزینه ممکن برای کنترل جریان وجود دارد.
و این گزینه ها می توانند از کنترل های بسیار ابتدایی تا کنترل های بسیار پیچیده که توسط الکترونیک مدیریت می شوند، متغیر باشند.
پیچیده ترین این گزینه ها قادر به تشخیص تغییرات فشار و پاسخ های مناسب هستند.
یا می توانند نرخ جریان را نظارت کنند و هنگامی که این نرخ از آستانه از پیش تعریف شده فراتر رفت، پاسخ صحیح را نشان دهند.
شیرهای دیافراگمی برای عملکردهای دریچه گاز استفاده می‌شوند .
برای کاربردهایی که شامل استفاده از مایعات خورنده در فشار کم و دمای پایین است مناسب هستند.
گیت ولو ها برای کاربردهای فشار بالا و دمای بالا مناسب هستند .
عموماً برای عملکردهای خاموش/روشن بدون گاز که نیاز به جریان مستقیم سیال و حداقل محدودیت دارند استفاده می شوند.
گلوب ولو ها برای راه‌اندازی، توقف و تنظیم سیال استفاده می‌شوند و برای برنامه‌های روشن/خاموش و همچنین کاربردهای دریچه گاز مناسب هستند.
شیر گلوب یک شیر کنترل جریان همه منظوره است که در کاربردهایی که شامل دماهای بالا هستند بسیار محبوب است.
شیرهای کنترل هیدرولیک جهت دار
شیرهای کنترل جهت دار به جای تنظیم جریان، عملکرد متفاوتی را ارائه می دهند.
این شیرهای کنترل هیدرولیک جهت دار انرژی را در زمان مناسب به محل مناسب انتقال می دهند.
آنها برای جلوگیری از جریان در سیستم تا زمانی که برای انجام کارها لازم باشد، سیال را در حالت آماده به کار نگه می دارند.
هنگام فعال شدن، شیرهای کنترل جهت هیدرولیک روشن می شوند. پس از اتمام عملیات، آنها به حالت خنثی برمی گردند.
در برخی موارد می توان از شیرهای کنترل جهت دار برای دستیابی به کنترل فشار و سرعت جریان با مهار کردن جریان سیال استفاده کرد.
نتیجه گیری
هیدرولیک به انتقال نیرو اشاره دارد و وسیله ای برای حرکت تصادفی سیال نیست.
هنگامی که نیرویی به ستونی از سیال هیدرولیک فشار می آورد، درست مانند فشار دادن روی یک میله فولادی است.
یک مایع ممکن است کمتر از یک میله جامد فشرده باشد، اما هر دو نیروی انتقال دهنده هستند.
این یک تصور غلط رایج است که پمپ هیدرولیک باعث ایجاد فشار در سیستم می شود. با این حال، پمپ جریان ایجاد می کند، نه فشار.
فشار از مقاومت آن در برابر جریان ایجاد می شود. خط پایین بدون جریان است، هیچ فشاری وجود ندارد.
این غیر معمول نیست که یک اپراتور اظهار نظر کند خط آنها فشار کافی ندارد.
در واقعیت، مسئله واقعی نرخ جریان است. متأسفانه برخی از افرادی که با هیدرولیک کار می کنند این دو اصطلاح را به جای هم استفاده می کنند.
دانستن تفاوت بین جریان و فشار هیدرولیک و اینکه چگونه یکی دیگری را هدایت می کند، کلید دستیابی به عملکرد موثر پمپ است.
