خطای گیج فشار چیست؟
عدم دقت در گیج فشار زمانی رخ می دهد که سیگنال خروجی از مقدار مورد نظر منحرف شود.
هنگامی که نشانگر روی مقیاس فشار سنج به جای مقدار واقعی، مقدار بالاتر یا کمتری را نشان می دهد.
عوامل موثر بر دقت و عملکرد در گیج فشار چیست؟
• اکثر گیج های فشار مورد استفاده از نوع لوله بوردون یا نوع دیافراگمی هستند که دارای یک اشاره گر و صفحه برای نشان دادن فشار هستند.
• در هنگام انتخاب و نصب گیج فشار، دمای فرآیند و دمای محیط مهم است که در نظر گرفته شود.
سه عاملی که بر دقت و عملکرد گیج فشار تأثیر می‌گذارند:
1. دما:
- برای گیج کالیبره شده، کاربر ممکن است به ازای هر تغییر دمای 30 درجه سانتیگراد، خطای 2% را در خواندن تجربه کند.
- این به دلیل تغییر در الاستیسیته یا نرخ فنر عناصر لوله بوردون با دما است.
- این به دلیل تغییر در خاصیت ارتجاعی یا نرخ فنر لوله بوردون است.
- اما غلبه بر تأثیر دمای محیط بسیار دشوار است.
- برای جلوگیری از آسیب گیج از منبع حرارت اشباع بخار، سرویس های رایجی مانند
- نصب سیفون های کویل یا سیفون های پیگتیل برای از بین رفتن گرمای فرآیند.
- نصب مهر و موم دیافراگمی با مویرگی برای جلوگیری از گرمای زیاد.
-
لرزش:
- لرزش ناشی از پمپ ها، موتورها و سایر تجهیزات دوار باعث سایش بیش از حد و آسیب غیر قابل فصل به قسمت های داخلی گیج فشار مانند لوله بوردون و مکانیزم چرخ دنده می شود.
- نوسان اشاره گر ناشی از قرار گرفتن مداوم در معرض ارتعاش، اندازه گیری دقیق قرائت را دشوار می کند.
- این مشکل با استفاده از فشار سنج پر از مایع حل می شود. مایع مورد استفاده یا گلیسیرین یا سیلیکون است.
- گیج پر از مایع از حرکت مکانیزم دنده داخلی محافظت و روان می کند.
- ضربان:
- اثر ضربان در اطراف تخلیه پمپ و دریچه های عملکرد سریع رخ می دهد. گیج پر از مایع (گلیسیرین یا سیلیکون) اثر ضربان را کاهش می دهد.
- کاهنده ضربان مانند snubber نوع پیستونی یا snubber فلزی متخلخل در سمت بالادست سوکت گیج نصب می شود.
- برای رسیدگی به ضربان در گیج، یک دریچه سوزنی در سمت بالادست گیج کمی باز شده یا به سمت پایین فشرده می شود.
- اما برای پرداختن به اثر ضربان، شیر سوزنی توصیه نمی شود زیرا ممکن است کاربر به طور تصادفی دریچه را باز کند و در نتیجه محدودیت در جریان سیال را نفی کند.
- برای رسیدگی به ضربان
- معمولاً یک سیال لزج تمیز یا کم مانند گازها یا مایعات، یک محدود کننده جریان دهانه رزوه‌دار یا یک اسنابر فلزی متخلخل نصب می‌شود.
- در سیالات کثیف تر و با ویسکوزیته بالاتر مانند ماسکویت یا روغن، معمولاً یک اسنابر پیستونی نصب می شود.
دلایل رایج خرابی گیج فشار چیست؟
1.ارتعاش مکانیکی:
- ارتعاش یک نوسان نامنظم قطعات مکانیکی است.
- در بیشتر موارد، خرابی گیج فشار در هنگام لرزش مکانیکی در سیستم رخ می دهد. روی دقت گیج تاثیر منفی دارد.
- گیج ارتعاشی خواندن مکان نشانگر روی صفحه را دشوار می کند.
- آسیب فزاینده به مکانیسم اشاره گر باعث خوانش نادرست می شود.
نشانه ها
- اگر لرزش شدید باشد نشانگر جدا می شود
- فرسایش فلز یا گرد و غبار در داخل پنجره سنج ناشی از پوسیدگی چرخ دنده و قطعه قطعه.
خطرات
- فرسودگی و پارگی اجزای داخلی
- از دست دادن دقت و عملکرد
- خرابی سیستم فشار
-
اثر ضربان:
- این اتفاق به طور منظم افزایش یا کاهش سریع فشار رسانه های جاری است.
نشانه ها
- لرزش اشاره گر
- نشانگر شل یا شکسته
خطرات
- بدست آوردن یک قرائت دقیق دشوار است.
- فرسودگی و پارگی اجزای داخلی.
- از دست دادن دقت و عملکرد
- خرابی سیستم فشار
-
دمای شدید :
- به طور کلی، گیج هایی که ما استفاده می کنیم، تحمل های مختلفی برای دماهای شدید دارند. ما هم دمای محیط و هم دمای محیط فرآیند را مشاهده می کنیم.
نشانه ها
- مایع یا شماره گیری تغییر رنگ داده است، معمولاً زرد، نارنجی، قهوه ای یا سیاه است.
- شماره گیری، مورد به دلیل رسانه های با دمای بالا ذوب شده است.
خطرات
- مشکل در به دست آوردن یک خواندن دقیق
- از دست دادن دقت و عملکرد
- خرابی سیستم فشار
-
افزایش فشار :
- این سنبله ها زمانی رخ می دهند که فشار به شدت افزایش می یابد و به طور ناگهانی کاهش می یابد.
- اسپایک ها باعث ایجاد نوعی مشکل برای گیج هایی می شوند که برای کاربرد یا شرایط خاصی طراحی نشده اند.
نشانه ها
- آسیب اشاره گر
- خم شدن یک اشاره گر مانند دم ماهی یا قلاب ماهی به دلیل برخورد شدید با پین توقف
- پین توقف شکسته
خطرات
- افزایش سایش در حرکت و قطعات
- از دست دادن دقت/عملکرد
- لوله بوردون را شکافت، که منجر به رسانه آزاد شد
- خرابی سیستم فشار
-
فشار زیاد یا بیش از حد :
- این وضعیت تا حدودی شبیه به افزایش فشار است.
- این زمانی اتفاق می افتد که گیج فشار حداکثر دامنه را اندازه گیری کند.
- به طور کلی، این فشار بیش از حد در تصفیه آب یا فاضلاب و خطوط گاز مشاهده می شود.
- اثر فشار بیش از حد باعث پیچ خوردن لوله بوردون می شود.
نشانه ها
- اشاره گر در برابر پین توقف مدفون شده است
- اشاره گر پین توقف را جدا می کند
خطرات
- از دست دادن دقت و عملکرد
- به لوله بوردون آسیب می رساند
- خرابی سیستم فشار
- اثر خوردگی :
بیشتر صنایع فرآیندی با مواد شیمیایی خشن کار می کنند مانند
- هیدرو فلوریک اسید در پالایشگاه ها
- فلوکولانت و کلر در تصفیه فاضلاب
- گازهای کلر در محصولات فیبر نوری
نشانه ها
در محفظه گیج، اشاره گر، اتصال و شماره گیری لکه دار.
خطرات
- از دست دادن دقت/عملکرد
- خرابی سیستم فشار
-
گرفتگی :
- گیر کردن یک مشکل عمده است زیرا یک محیط دوغاب، چسبناک و گرد و غبار ممکن است سیستم را مسدود کند.
- این امر در صنایع عمده مانند کارخانه های کاغذسازی، تصفیه خانه های فاضلاب، داروسازی و سایر صنایع رخ می دهد.
نشانه
نشانگر موقعیت صفر یا نزدیک به صفر در طول ساعت کارکرد سیستم.
خطرات
- از دست دادن دقت
- احتمال فشار بیش از حد
مشاهده محصول شیر فشار شکن سامسون
برای کالیبراسیون گیج فشار از چه دستگاه هایی استفاده می شود؟
گیج فشار را می توان با استفاده از ابزارهای زیر کالیبره کرد مانند
- دستگاه تست وزن مرده
- کالیبراتور پنوماتیک استاندارد
- کالیبراتور با خواندن دقیق
خطای گیج فشار را چگونه محاسبه می کنید؟
خطای گیج فشار برای هر فشار را می توان با استفاده از فرمول زیر محاسبه کرد:
چهار نوع اندازه گیری فشار چیست؟
- فشار سنج.
- فشار مهر و موم شده.
- فشار مطلق و
- فشار دیفرانسیل
خطای گیج فشار چیست؟

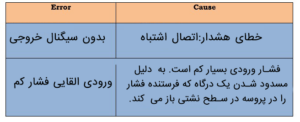

انواع خطاها در گیج فشار چیست؟
انواع خاص خطاها
- خطای نقطه صفر:نقطه اولیه محدوده اندازه گیری خیلی زیاد یا خیلی پایین است، بنابراین کل مقیاس را با مقدار افست صفر به بالا یا پایین تغییر می دهد.
- خطاهای دهانه:این است که فواصل واقعی بین تقسیمات منفرد از نقطه صفر تا مقیاس کامل زوج هستند اما دارای مقدار اشتباه با اثر خطای بزرگ‌نمایی در انتهای بالایی مقیاس هستند.
- غیرخطی بودن:عبارت است از فواصل واقعی بین تقسیمات منفرد از نقطه صفر تا مقیاس کامل که غیرخطی هستند یا حتی نمی توانند خط راست ایده آل را به منحنی تبدیل کنند.
چگونه خطای صفر را در فشار سنج اصلاح کنیم؟
- خطای صفر با آزاد کردن فشار با باز کردن دریچه مهر و موم شده تصحیح می شود.
- توجه داشته باشید که آب بندی مجدد دریچه برای جلوگیری از نشت روغن و آسیب گیج انجام می شود.
- به دلیل تغییرات دما و ارتفاع، فشار داخل گیج افزایش می یابد و تنظیمات سوزن را به صفر می رساند.
چرا کالیبره کردن گیج فشار مهم است؟
- برای اطمینان از اندازه گیری دقیق فشار، گیج ها باید در فواصل زمانی معین کالیبره شوند.
- استفاده از گیج های نادرست یا کالیبره نشده باعث مشکلات ایمنی، توقف تولید یا محصولات معیوب می شود.
