جهت جریان کنترل ولو بر اساس عوامل مختلفی مانند فشار ، کاویتاسیون، شکست دریچه شیر و درصد باز شدن شیر کنترل می شود.

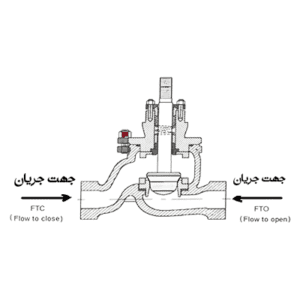

انواع جهت جریان کنترل ولو
- جریان برای باز کردن (FTO)
- جریان برای بستن (FTC)
جریان برای بستن (FTC)
هنگامی که مایع از بالای دوشاخه یا پلاگ عبور می کند، عمل بسته شدن را به plugمی دهد. به این حالت جهت جریان از نوع جریان برای بستن (FTC) می گویند.
اثرات کاویتاسیون کمتر است و برای باز شدن به گشتاور بیشتر و برای بستن شیر نیاز به گشتاور کمتری دارد. این عمدتا برای کاربردهای کم فشار استفاده می شود.
Flow to close ) FTC) در تریم (Trim) ضد کاویتاسیون با شیرهای چرخشی (شیرهای روتاری)کاربرد ویژه ای دارد.
جریان برای باز کردن (FTO)
هنگامی که جریان سیال از میان آن عبور می کند و مستقیماً به سمت پلاگ یا دوشاخه می رود، باعث باز شدن plug می شود.
این نوع جهت جریان جریان به باز (FTO) نامیده می شود.
از آنجایی که جریان روی پلاگ به سمت بالا است، به گشتاور بسته شدن بیشتر و گشتاور باز کمتری نیاز دارد و عمدتاً برای کاربردهای فشار بالا استفاده می شود.
مگر اینکه دلیل خاصی وجود داشته باشد، تقریباً همه برنامه‌های کاربردی خدمات عمومی، جریان باز (FTO) هستند.

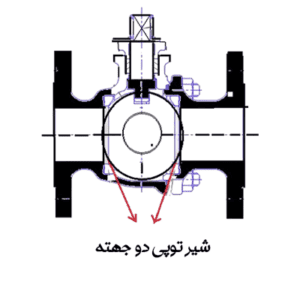

جهت جریان بال ولو یا شیر توپی
جهت جریان شیر توپی بدون توجه به طراحی مانند توپ شناور یا قلاب نصب شده، دو طرفه است. در بالادست یا پایین دست، دو صندلی گرد یکسان ثابت شده و توپ روی آن حرکت می کند.
تغییر جهت شیر توپی در حین نصب تاثیری بر عملکرد آب بندی ندارد.
شیر توپی یک طرفه
بال ولو های خاصی وجود دارند که جهت جریان مشخص شده اند، باید هنگام نصب به آنها توجه شود.

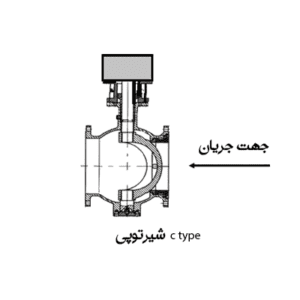

به عنوان مثال، شیر توپی نوع C بر روی یک صندلی نصب شده است که برای کنترل ولو جریان یک طرفه در نظر گرفته شده است.
در شرایط کاری خاص، بال ولو دو سرنشین در یک جهت جریان طراحی می شوند. در سمت بالادست توپ، سوراخی برای سمت کاهش فشار ایجاد شده است. که در کاربردهای کلر مایع و LNG یافت می شود.

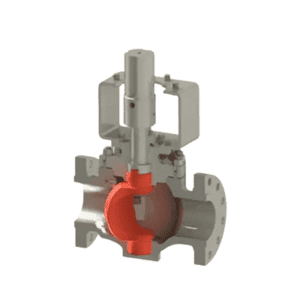

جهت جریان گلوب ولو
گلوب ولو ها بیشتر برای کنترل جریان گاز استفاده می شود. خاموش شدن با حرکت دیسک در برابر جریان انجام می شود.
الگوی جریان در سراسر گلوب ولو در جهت تغییر می کند و در نتیجه مقاومت بیشتر در برابر جریان باعث افت فشار بالا می شود.
شیر گلوب باید در رابطه مناسب با جریان رسانه نصب شود، همانطور که جهت جریان مشخص شده روی بدنه شیر نشان داده شده است.
این شیر یک طرفه در نظر گرفته می شود و باید در سمت فشار نصب شود.
برای کاربردهای سرویس بخار در دمای بالا،از گلوب ولو ها استفاده می شود تا فشار بالای دیسک باشد.
برای اعمال دما، شیرهای گلوب به گونه ای نصب می شوند که فشار کمتر از دیسک باشد.
این امر عملکرد جریان مستقیم را تقویت می کند، به محافظت از پکینگ کمک می کند و به مقدار مشخصی از اثر فرسایشی روی صندلی شیر و سطوح دیسک کمک می کند.

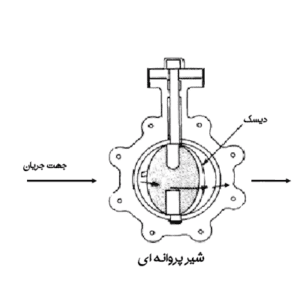

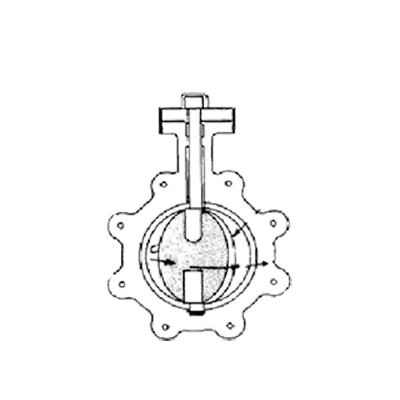

جهت جریان شیر پروانه ای
شیرهای پروانه ای دو طرفه هستند اما جهت جریان ترجیحی ندارند. با این حال، به شدت پیشنهاد می شود که در جهت جریان ترجیحی نصب شود، زیرا طول عمر شیر را افزایش می دهد و همچنین گشتاور عملیاتی را کاهش می دهد.
در این مقاله ما انواع جهت جریان کنترل ولو، جهت جریان شیر پروانه ای، گلوب ولو و شیر توپی را بررسی کرده ایم.
