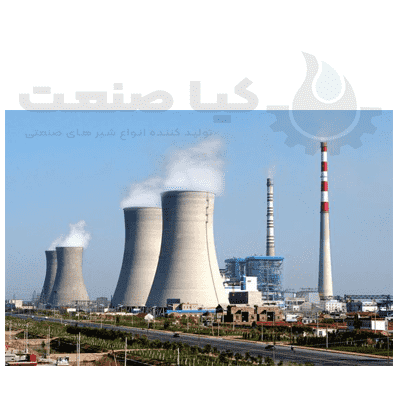

در نیروگاههای حرارتی، بخار یکی از حیاتیترین حاملهای انرژی است.
بخار با فشار و دمای بالا وظیفه انتقال انرژی به توربینها و مبدلهای حرارتی را بر عهده دارد.
اما در مسیر حرکت و مصرف بخار، همواره مقداری از آن بهدلیل اتلاف حرارتی و تراکم، به کندانس (آب میعانیافته) تبدیل میشود.
باقی ماندن کندانس در خطوط بخار، بهویژه در نیروگاهها که مقیاس سیستم بسیار بزرگ و فشارها بالا هستند، میتواند مشکلات زیادی از جمله کاهش راندمان، خوردگی، ضربه قوچ و حتی از کار افتادن تجهیزات را به همراه داشته باشد. در اینجاست که تله بخار اهمیت پیدا میکند.
تله بخار (Steam Trap) یکی از اجزای کلیدی در سیستمهای بخار نیروگاههاست.
این دستگاهها به منظور حذف بخار کندانس شده (کندانسیت) و هوا از خطوط بخار استفاده میشوند.
کارکرد صحیح تله بخار برای حفظ بهرهوری و کارایی سیستم بخار حیاتی است.
در این مقاله، به بررسی اهمیت تله بخار، انواع آن، عملکرد و نگهداری در نیروگاهها میپردازیم.
اهمیت تله بخار در نیروگاهها
نیروگاهها به منظور تولید برق از بخار آب استفاده میکنند.
در این فرآیند، بخار آب با فشار و دمای بالا به توربینها وارد میشود تا انرژی مکانیکی تولید کند.
با گذر زمان، بخار آب به مایع تبدیل میشود که به عنوان کندانسیت شناخته میشود.
وجود کندانسیت در خطوط بخار میتواند باعث کاهش کارایی، آسیب به تجهیزات و افزایش هزینههای نگهداری شود. تله بخار با حذف کندانسیت و هوا از سیستم، از این مشکلات جلوگیری میکند و بهرهوری سیستم را افزایش میدهد.
تله بخار یا Steam Trap تجهیزی مکانیکی یا ترمودینامیکی است که بهطور خودکار کندانس، گازهای غیرقابلمیعان (مانند هوا) و ناخالصیها را از سیستم بخار تخلیه میکند، اما اجازه عبور بخار زنده را نمیدهد.
وظیفه اصلی این قطعات در نیروگاهها، حفظ راندمان انتقال بخار، جلوگیری از اتلاف انرژی و محافظت از تجهیزات کلیدی مانند توربینهای بخار و مبدلهاست.
انواع تله بخار
تلهبخار ها به سه دسته کلی تقسیم میشوند: تله بخار مکانیکی،تله بخار ترمودینامیکی وتله بخار ترموستاتیکی. هر یک از این تله بخارها دارای ویژگیها و مزایای خاص خود هستند.
1-تله بخار مکانیکی
تله بخار های مکانیکی بر اساس تفاوت چگالی بین بخار و کندانسیت کار میکنند.
2-تله بخار ترمودینامیکی
تله بخارهای ترمودینامیکی بر اساس تغییرات دما و فشار کار میکنند.
در این تله بخارها، دیسک به عنوان عنصر اصلی استفاده میشود که با تغییرات دما و فشار حرکت میکند و دریچه خروجی را باز و بسته میکند.
این نوع استیم تراپ ها به دلیل ساختار ساده و کارکرد مؤثر، در بسیاری از نیروگاهها استفاده میشوند.
3-تله بخار ترموستاتیکی
تله بخارهای ترموستاتیکی از یک عنصر حرارتی برای تشخیص دمای کندانسیت استفاده میکنند.
برای درک بهتر انواع تله بخار مقاله انتخاب تله بخار مناسب را مطالعه کنید.
عملکرد تله بخار در نیروگاهها
عملکرد تله بخار شامل چهار مرحله اصلی است: تشخیص کندانسیت، باز کردن دریچه خروجی، تخلیه کندانسیت و بستن دریچه خروجی.
- تشخیص کندانسیت
تله بخار باید بتواند کندانسیت را از بخار تشخیص دهد. در تلههای مکانیکی، شناور یا بیلوز برای این منظور استفاده میشود.
در تله بخارهای ترمودینامیکی، دیسک و در تله بخارهای ترموستاتیکی، عنصر حرارتی این وظیفه را بر عهده دارند.
- باز کردن دریچه خروجی
پس از تشخیص کندانسیت، تله بخار باید دریچه خروجی را باز کند تا کندانسیت تخلیه شود.
این کار توسط شناور، بیلوز، دیسک یا عنصر حرارتی انجام میشود.
- تخلیه کندانسیت
کندانسیت از طریق دریچه خروجی تخلیه میشود. این مرحله به جلوگیری از تجمع کندانسیت در خطوط بخار و حفظ کارایی سیستم کمک میکند.
- بستن دریچه خروجی
پس از تخلیه کندانسیت، تله بخار باید دریچه خروجی را ببندد تا از خروج بخار جلوگیری کند.
این کار نیز توسط شناور، بیلوز، دیسک یا عنصر حرارتی انجام میشود.
نگهداری و بازرسی تله بخار
برای حفظ عملکرد بهینه تله بخار، نگهداری و بازرسی منظم ضروری است. این کار شامل چندین مرحله است:
- بازرسی بصری
بازرسی بصری تله بخار به منظور شناسایی هر گونه نشانهای از خرابی یا عملکرد نادرست انجام میشود.
این کار شامل بررسی شیرها، لولهها و اتصالات برای نشت، خوردگی یا آسیب دیدگی است.
- آزمایش عملکرد
آزمایش عملکرد تله بخار به منظور اطمینان از عملکرد صحیح آن انجام میشود.
در این آزمایش شامل بررسی زمان باز و بسته شدن دریچهها و میزان تخلیه کندانسیت است.
- تعویض قطعات
در صورت شناسایی هر گونه خرابی یا عملکرد نادرست، قطعات معیوب باید تعویض شوند.
این کار شامل تعویض شناور، بیلوز، دیسک یا عنصر حرارتی و همچنین سایر قطعات مکانیکی است.
- تمیزکاری
تمیزکاری منظم تله بخار به منظور جلوگیری از انسداد و تجمع ذرات و رسوبات ضروری است.
که این کار شامل تمیز کردن فیلترها، لولهها و دریچهها میشود.
برای اطلاعات بیشتر مقاله 8 دلیل خرابی تله بخار را مطالعه کنید.
مزایای استفاده از تله بخار در نیروگاهها
استفاده از تله بخار در نیروگاهها دارای مزایای زیادی است که به بهبود کارایی و بهرهوری سیستم بخار کمک میکند. برخی از این مزایا عبارتند از:
- افزایش کارایی سیستم
تله بخار با حذف کندانسیت و هوا از خطوط بخار، به حفظ دمای و فشار بهینه در سیستم کمک میکند. این کار باعث افزایش کارایی توربینها و دیگر تجهیزات نیروگاه میشود.
- کاهش هزینههای نگهداری
با حذف کندانسیت، تله بخار از خوردگی و آسیب به تجهیزات جلوگیری میکند. این کار باعث کاهش هزینههای نگهداری و تعمیرات و افزایش عمر مفید تجهیزات میشود.
- بهبود ایمنی
تله بخار با جلوگیری از تجمع کندانسیت و حفظ فشار و دمای بهینه، به بهبود ایمنی سیستم و کاهش خطرات احتمالی کمک میکند.
- افزایش بهرهوری انرژی
با حذف کندانسیت و جلوگیری از اتلاف بخار، تله بخار به افزایش بهرهوری انرژی و کاهش مصرف سوخت کمک میکند. این کار باعث کاهش هزینههای عملیاتی و بهبود عملکرد کلی نیروگاه میشود.
موارد مهم که باید در استفاده از تله بخارها در نیروگاه ها رعایت کنید:
اگرچه استفاده از تله بخار دارای مزایای زیادی است، اما چالشهایی نیز وجود دارد که باید به آنها توجه شود:
- انتخاب درست تله بخار
انتخاب تله بخار مناسب برای هر کاربرد خاص اهمیت زیادی دارد. انتخاب نادرست میتواند باعث کاهش کارایی سیستم و افزایش هزینههای نگهداری شود.
- روش های نصب و نگهداری مناسب
نصب و نگهداری نادرست تله بخار میتواند باعث خرابی و عملکرد نادرست آن شود. آموزش مناسب پرسنل و رعایت دستورالعملهای تولیدکننده برای نصب و نگهداری صحیح تله بخار ضروری است.
- جلوگیری از تجمع ذرات و رسوبات
تجمع ذرات و رسوبات در تله بخار میتواند باعث انسداد و کاهش کارایی آن شود.
تمیزکاری منظم و استفاده از فیلترهای مناسب برای جلوگیری از این مشکل ضروری است.
مشکلات ناشی از عدم استفاده یا خرابی تله بخار در نیروگاهها
- ضربه قوچ (Water Hammer): انباشت کندانس در خطوط و تماس ناگهانی بخار باعث شکست تجهیزات
- کاهش راندمان توربین: ورود بخار مرطوب به توربین موجب افت توان خروجی و آسیب پرهها
- خوردگی خطوط و تجهیزات: ترکیب آب کندانس با اکسیژن باعث خوردگی داخلی شدید
- افزایش مصرف سوخت: اتلاف بخار زنده معادل هدررفت انرژی و افزایش هزینه تولید برق
استانداردهای انتخاب تله بخار در نیروگاهها
- فشار کاری: باید متناسب با فشار بخار تولیدی بویلر باشد.
- دمای کاری: انتخاب موادی که در دمای بالای بخار، پایداری داشته باشند.
- ظرفیت تخلیه: بر اساس حجم کندانس ایجادشده در نقطه نصب
- نوع سیال: بخار اشباع یا بخار مایل به فوقدما (Superheated)
- شرایط محیطی: مقاوم در برابر خوردگی شیمیایی و ضربه مکانیکی
نگهداری و تست دورهای تله بخار در نیروگاه
برنامه نگهداری شامل مراحل زیر است:
- بازرسی بصری: بررسی نشتی یا صدای غیرعادی
- تست حرارتی: اندازهگیری دمای ورودی و خروجی با ترمومتر یا دوربین حرارتی
- تست اولتراسونیک: تشخیص عبور بخار زنده از تله بخار
- تمیزکاری Strainer: جلوگیری از رسوبگذاری
- تعویض آببندی و اجزای مکانیکی فرسوده
جدول مقایسه انواع تله بخار در نیروگاهها
| نوع تله بخار | روش عملکرد | مزایا | محدودیتها | کاربرد شاخص |
|---|---|---|---|---|
| شناوری | مکانیکی، تخلیه پیوسته | دبی ثابت، مقاوم | حجم زیاد، حساس به ضربه قوچ | خروجی مبدلها |
| ترمودینامیکی | دیسـک، اثرات فشار و دما | ساده، فشار بالا | نیاز به تخلیه هوا | خطوط اصلی |
| ترموستاتیکی | عنصر حساس به دما | حذف هوا، قیمت کمتر | تخلیه غیرپیوسته | نقاط کمبار |
تله بخار در نیروگاههای حرارتی نقشی حیاتی در حفظ کیفیت بخار، جلوگیری از اتلاف انرژی، و اطمینان از عملکرد پایدار تجهیزات بازی میکند.
انتخاب نوع مناسب، نصب صحیح، و نگهداری اصولی از الزامات بهرهبرداری ایمن و اقتصادی نیروگاه هستند.
با توجه به فشار و دمای بالای بخار در این تأسیسات، استفاده از تله بخار های مقاوم و کارآمد همراه با سیستم پایش هوشمند میتواند ضامن پایداری تولید و کاهش هزینهها باشد.
