توضیحات

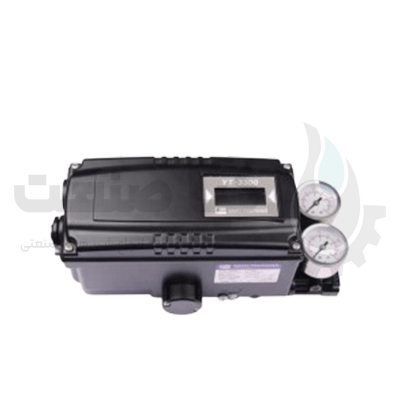

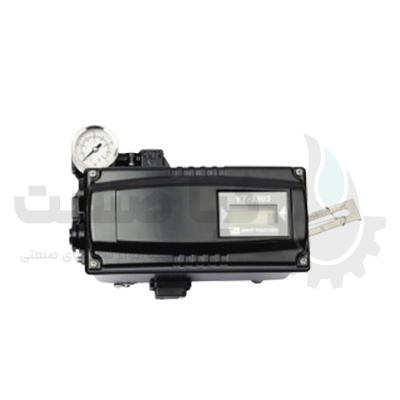

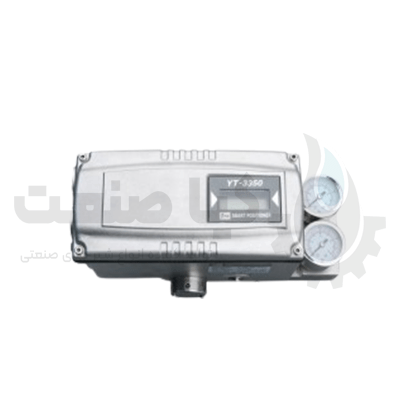

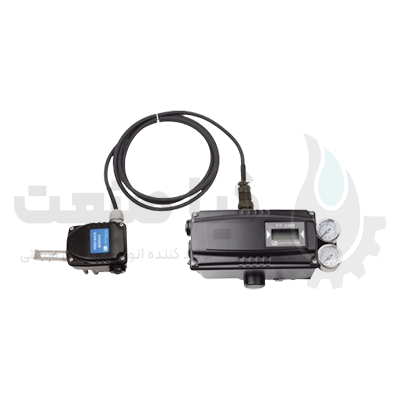

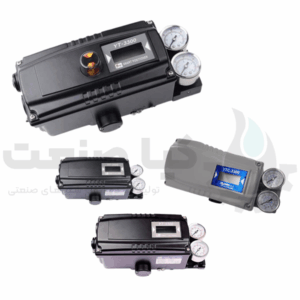

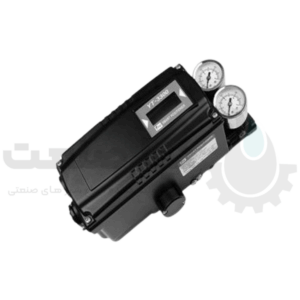

آی توپی پوزیشنر YTC مدل YT3300
پوزیشنر YTC مدل YT3300 یک آی توپی پوزیشنر هوشمند از نوع ذاتا ایمن است.
سیگنال ورودی این آی توپی پوزیشنر 4 الی 20 میلی آمپر DC است که از کنترلر برای کنترل حرکت کنترل ولو به دقت ارسال می شود.
این آی توپی پوزیشنر به صورت خطی linear و هم چرخشی Rotary عمل می کند.
نوع کانکشن انتهایی این آی توپی پوزیشنر YTC مدل YT 3300 از نوع 1/4 NPT می باشد.
محدوده دما عملکرد این پوزیشنر از -30 درجه سانتی گراد تا 85 درجه سانتی گراد یا -40 درجه سانتی گراد تا 85 درجه سانتی گراد است.
ظرفبت جریان این پوزیسنر 1/4 MPA است.
پوزیشنر YTC مدل YT3300 یکی از برجستهترین تجهیزات کنترل صنعتی است که با دقت بسیار بالا برای بهینهسازی عملکرد و کنترل ولوها استفاده میشود.
این آی توپی پوزیشنر به دلیل قابلیتهای منحصربفرد و امکانات پیشرفتهاش، گزینهای ایدهآل برای صنایعی است که نیاز به هماهنگی و کنترل دقیق در فرایندهای خود دارند.
با استفاده از سیگنال ورودی 4 تا 20 میلی آمپر DC، این دستگاه قادر به تنظیم دقیق وضعیت کنترل ولو بوده و کارایی و پایداری بالای خود را در شرایط دشوار صنعتی نشان میدهد.
پوزیشنر YTC مدل YT3300 به عنوان یک پوزیشنر الکتروپنوماتیکی هوشمند و ذاتا ایمن (Intrinsically Safe)، با هدف ارائه بالاترین سطوح دقت و قابلیت اطمینان در کنترل ولوهای صنعتی طراحی و تولید شده است.
این دستگاه با دریافت سیگنال استاندارد 4 تا 20 میلیآمپر DC از کنترلکنندههای مرکزی، قابلیت تنظیم دقیق و پیوسته موقعیت شفت ولو را فراهم میآورد.
انعطافپذیری پوزیشنر YTCدر پشتیبانی از هر دو نوع حرکت خطی (Linear) و چرخشی (Rotary)، آن را به ابزاری همهکاره برای طیف وسیعی از ولوهای کنترلی تبدیل میکند.
ویژگی های پوزیشنر YTC مدل YT3300
- کالیبراسیون خودکار
- امکان عملکرد به صورت دستی و خودکار
- ارتباط Hart
- دارای نمایشگر LCD
- کنترل PID
- دارای قابلیت بازخورد feedback signal
- خطی بودن : +-0.5%F.s
- هیسترزیس: +-0.5%F.s
- حساسیت: +-0.5%F.s
- تکرارپذیری: +-0.5%F.s
- ویژگی های خروجی : باز شدن سریع، خطی ، درصد مساوی
- استانداردهای حفاظتی: IP66
مشخصات فنی آی توپی پوزیشنر YTC
- کانکشن و ظرفیت جریان: YT3300 با کانکشن انتهایی استاندارد 1/4 NPT و ظرفیت جریان 1/4 MPA، به راحتی در سیستمهای پنوماتیک موجود ادغام میشود.
- محدوده دمای عملیاتی گسترده: قابلیت عملکرد در محدوده دمایی -30 تا 85 درجه سانتیگراد (و در برخی مدلها -40 تا 85 درجه سانتیگراد)، پایداری این پوزیشنر را در شرایط اقلیمی و فرآیندی متنوع تضمین میکند.
- دقت بینظیر در کنترل: ویژگیهای کلیدی همچون خطی بودن (Linearity)، هیسترزیس (Hysteresis)، حساسیت (Sensitivity) و تکرارپذیری (Repeatability) همگی در محدوده ±0.5% F.s قرار دارند. این ارقام نشاندهنده توانایی پوزیشنر در حفظ موقعیت دقیق ولو، حتی پس از تغییرات متعدد سیگنال ورودی و در طول زمان است.
- کنترل PID و قابلیت بازخورد (Feedback): پیادهسازی کنترلکننده PID داخلی، امکان تنظیم دقیق و بهینه پاسخ پوزیشنر را فراهم میآورد. همچنین، قابلیت بازخورد سیگنال، وضعیت لحظهای ولو را به سیستم کنترل مرکزی مخابره کرده و امکان نظارت پیوسته و اعمال اصلاحات لازم را فراهم میسازد.
- استاندارد حفاظت IP66: با دارا بودن درجه حفاظت IP66، YT3300 در برابر نفوذ گرد و غبار و جتهای قدرتمند آب مقاوم است که این امر استفاده از آن را در محیطهای صنعتی خشن و نیازمند شستشوی دورهای امکانپذیر میسازد.
مشخصات فنی آیتوپی پوزیشنر YTC مدل YT‑3300
| ویژگی | توضیحات |
|---|---|
| برند | YTC – Young Tech Co. (کره جنوبی) |
| مدل | YT‑3300 (آیتوپی پوزیشنر الکترونیکی) |
| نوع سیگنال ورودی | ۴ تا ۲۰ میلیآمپر DC – کنترل آنالوگ |
| نوع خروجی | سیگنال پنوماتیکی برای عملگر (۳‑۱۵ psi) |
| محدوده فشار تغذیه | ۱٫۴ تا ۷ بار (۲۰ تا ۱۰۰ psi) |
| دقت تکرارپذیری | ±۰٫۲ ٪ از کل محدوده |
| نوع عملگر قابل نصب | Linear Actuator و Rotary Actuator |
| ساختار کنترلی | I/P Converter |
| نوع فیـدبک | پتانسیومتر دقیق (Feedback Potentiometer) |
| ظرفیت جریان هوا | ۵۰ لیتر در دقیقه |
| جنس بدنه | آلومینیوم دايكاست با روکش اپوکسی ضد خوردگی |
| درجه حفاظت | IP66 (مقاوم در برابر گرد و غبار و رطوبت) |
| اتصالات هوای فشرده | PT 1/4” F (ورودی و خروجی) |
| دمای کاری | -20 °C تا +70 °C |
| دمای ذخیرهسازی | تا +80 °C |
| سیستم ضد لرزش | دارای Damper و Orifice قابل تنظیم |
| خروجی بازخورد موقعیت | اختیاری (Feedback Transmitter 4‑20 mA) |
| نوع نصب الکتریکی | کابل گلند M20 x 1.5 / ½ NPT |
| وزن تقریبی | ۱٫۸ کیلوگرم (بدون لوازم جانبی) |
| گزینههای افزوده | Limit Switch, Position Transmitter, Gauge Block |
مزایا پوزیشنر YTC مدل YT3300
خریداران آی توپی پوزیشنر YTC مدل YT3300 میتوانند از امکاناتی چون کالیبراسیون خودکار و عملکرد بهصورت دستی و خودکار بهرهمند شوند.
این ویژگیها، به کاربران اجازه میدهد تا در مواقع نیاز به راحتی به تنظیمات اولیه بازگردند یا تغییرات مورد نظر را در جهت بهبود عملکرد سیستم اعمال کنند.
نمایشگر LCD و ارتباط Hart نیز از دیگر نقاط قوت این محصول است که به بهبود سطح کنترل و نظارت کمک شایانی میکنند.
یکی از مزیتهای کلیدی آی توپی پوزیشنر YTC مدل YT3300، امکان فراهمسازی بازخورد سیگنال است که ایفای نقش کلیدیاش در حفظ دقت و پایداری در عملیات کنترل را تضمین میکند.
ویژگیهای خروجی این دستگاه از قبیل باز شدن سریع، خطی و درصد مساوی، کارکرد منعطف و سازگاری بالا را به کاربران ارائه میدهد. تمامی این ویژگیها تحت استاندارد حفاظت IP66 قرار میگیرند که ایمنی و دوام دستگاه را در محیطهای سخت تضمین میکند.
محدوده دما و ظرفیت جریان آی توپی پوزیشنر YTC مدل YT3300، آن را برای استفاده در صنایع مختلف از جمله نفت و گاز، پتروشیمی و دیگر صنایع با تونلها و نیازهای دقیق کنترل مناسب میسازد.
و این دستگاه با کارایی و تطبیقپذیری استثنایی، نیازهای صنایع مختلف را به بهترین شکل ممکن پوشش میدهد و تجربهای جدید و بهینه از کنترل فرایندها را در اختیار کاربران قرار میدهد.
برای خرید ای تو پی پوزیشنر که به نیازهای خاص شما مطابقت دارد، میتوانید به منابع معتبر همچون شرکتهای تامینکننده بزرگی مانند کیاصنعت مراجعه کرده و از راهنمایی و پیشنهادات تخصصی آنها بهرهمند شوید.
این روند، تضمینکننده انتخاب درست و بهینه محصول برای کاربردهای صنعتی شما خواهد بود.
قابلیت کالیبراسیون خودکار و امکان انتخاب بین حالتهای عملکرد دستی و خودکار، سهولت راهاندازی و انعطافپذیری عملیاتی را برای کاربران به ارمغان میآورد.
نمایشگر LCD داخلی و پشتیبانی از پروتکل ارتباطی HART، امکان پایش وضعیت، تنظیم پارامترها و تشخیص مشکلات احتمالی را به صورت محلی و از راه دور فراهم میکند.
که این امر به نوبه خود، به نگهداری پیشگیرانه و کاهش زمان توقف (Downtime) کمک شایانی مینماید.
ویژگیهای خروجی متنوع نظیر باز شدن سریع (Quick Open)، خطی و درصد مساوی (Equal Percentage)، امکان تطابق پوزیشنر با خصوصیات جریان فرآیند را فراهم میکند.
این مجموعه از ویژگیها، YT3300 را به انتخابی برتر برای صنایع حساس نظیر نفت و گاز، پتروشیمی و نیروگاهی تبدیل کرده است که در آنها کنترل دقیق و عملکرد قابل اعتماد، از اصول اساسی بهرهوری و ایمنی محسوب میشود.
انتخاب صحیح این پوزیشنر هوشمند، تضمینکننده بهینهسازی فرآیند و کاهش هزینههای عملیاتی در بلندمدت خواهد بود.
کیاصنعت تامین کننده انواع آی توپی پوزیشنر، ای توپی پوزیشنر ای بی بی، آی توپی پوزیشنر سامسون، آی توپی پوزیشنر زیمنس، آی توپی پوزیشنر متسو ، آی توپی پوزیشنر فیشر، آی توپی پوزیشنر ytc مدل YT1000 ، آی توپی پوزیشنر اسپیراکس سارکو ، اکچویتور سامسون ، اکچویتور پنوماتیک ماسونیلان نوع 37/38 ، ای توپی پوزیشنر سامسون مدل 3725، آی توپی پوزیشنر سامسون مدل 4763 ، انواع کنترل ولو ، کنترل ولو سه راهه سامسون ، شیر پنوماتیک سامسون ، کنترل ولو فیشر، کنترل ولو ماسونیلان و… است.
سوالات متداول (FAQ) درباره پوزیشنر YTC مدل YT3300
۱. آی توپی پوزیشنر YTC مدل YT3300 دقیقاً چیست و چه سیگنالی را برای کنترل دریافت میکند؟
این دستگاه یک پوزیشنر هوشمند و ذاتاً ایمن (Intrinsically Safe) است که سیگنال ورودی 4 تا 20 میلی آمپر DC را از کنترلر دریافت کرده و برای کنترل دقیق موقعیت ولوها استفاده میشود.
۲. این پوزیشنر YTC هم به صورت خطی و هم چرخشی عمل میکند؟ محدوده عملکرد آن در هر دو حالت چقدر است؟
بله، مدل YT3300 هم برای ولوهای خطی و هم چرخشی طراحی شده است. محدوده حرکت خطی آن (Travel) از 5.3 تا 200 میلیمتر و زاویه چرخش آن بین 24 تا 100 درجه است.
۳. محدوده دمای عملیاتی و ظرفیت جریان این پوزیشنر چقدر است؟
محدوده دمای عملیاتی آن وسیع است، معمولاً از -30 درجه سانتیگراد تا 85 درجه سانتیگراد (یا در برخی مشخصات -40 تا 85 درجه سانتیگراد) و ظرفیت جریان آن 1/4 MPA است.
۴. ویژگی کالیبراسیون خودکار در مدل YT3300 چه کمکی به کاربر میکند؟
کالیبراسیون خودکار، فرآیند تنظیم و راهاندازی دستگاه را بسیار سادهتر و سریعتر میکند و اطمینان از دقت بالای عملکرد را تضمین مینماید.
۵. قابلیت کنترل PID و بازخورد (Feedback Signal) در این پوزیشنر چه نقشی در بهبود فرآیندها دارد؟
کنترل PID و بازخورد سیگنال به دستگاه اجازه میدهد تا با دقت بسیار بالایی موقعیت ولو را تنظیم و حفظ کند و پایداری فرآیند را در برابر اختلالات تضمین نماید.
۶. ارتباط HART و نمایشگر LCD در این مدل چه امکاناتی را فراهم میکنند؟
ارتباط HART امکان تبادل داده و تنظیمات از راه دور را فراهم میکند، در حالی که نمایشگر LCD اطلاعات وضعیت عملکرد، خطاها و پارامترهای دستگاه را به صورت واضح نمایش میدهد.
۷. منظور از “خطی بودن، هیسترزیس، حساسیت و تکرارپذیری ±0.5% F.S” چیست و چرا این مقادیر مهم هستند؟
این مقادیر نشاندهنده دقت بالای پوزیشنر در حفظ موقعیت، حداقل خطا هنگام تغییر جهت حرکت و قابلیت تکرار عملکرد در شرایط یکسان است که همگی برای کنترل دقیق فرآیند حیاتی هستند.
۸. استاندارد حفاظتی IP66 در این پوزیشنر چه معنایی دارد؟
استاندارد IP66 به این معنی است که پوزیشنر در برابر نفوذ گرد و غبار کاملاً محافظت شده است (6) و همچنین در برابر جریانهای قوی آب از هر جهت مقاومت دارد (6)، که آن را برای محیطهای صنعتی سخت مناسب میسازد.
۹. ویژگیهای خروجی دستگاه مانند “باز شدن سریع” چه کاربردی دارند؟
“باز شدن سریع” به معنای پاسخدهی فوری پوزیشنر به سیگنال کنترلی است که در فرآیندهایی که نیاز به تغییرات سریع در وضعیت ولو دارند (مانند سیستمهای اضطراری یا کنترل دقیق جریان) بسیار مفید است.
۱۰. برای خرید یا انتخاب مناسبترین آی توپی پوزیشنر YTC، چه نکاتی باید در نظر گرفته شود؟
مراجعه به تامینکنندگان معتبر مانند کیاصنعت، بررسی دقیق نیازهای سیستم (نوع ولو، محدوده دما، دقت مورد نیاز) و دریافت مشاوره تخصصی، به انتخاب بهینه محصول کمک شایانی میکند.
۱۱.آی توپی پوزیشنر YTC مدل YT3300 چگونه عمل میکند؟
با تبدیل سیگنال الکتریکی ورودی به فشار پنوماتیکی، YT3300 موقعیت شیر کنترلی را بهصورت پیوسته تغییر میدهد تا دبی یا فشار فرآیند دقیقاً کنترل شود.
۱۲. مهمترین قابلیتهای عملکردی آی توپی پوزیشنر YTC مدل YT3300 چیست؟
کالیبراسیون خودکار، کنترل PID، نمایشگر LCD، ارتباط HART، و سیستم Feedback از ویژگیهای اصلی آن هستند.
محصولات YTC مخصوصاً آی توپی پوزیشنر yt 3300 عالیه و توی کارای صنعتی واقعاً بهینهسازی خوبی داره. برنامه هایی مثل کالیبراسیون خودکار واقعاً توی سیستمهای پیچیده مهمه. حالا نمایشگر LCDش چقدر کمک میکنه؟
نمایشگر LCD آی توپی پوزیشنر YT-3300 باعث میشود تنظیمات، کالیبراسیون و عیبیابی خیلی سریع و دقیق انجام شود.
این یعنی زمان توقف سیستم کمتر و کنترل فرآیند دقیقتر خواهد بود.
یه حالتی هست که با خرید ای تو پی پوزیشنر میتونی دقت و امنیت کارخونه رو به شدت ببری بالا. ولی اینکه میگن با همه شرایط سازگاره، واقعاً تو همه صنعتها جواب میده؟
بله، ای تو پی پوزیشنر YTC به خاطر طراحی مقاوم و سازگاری با انواع ولوها تقریباً در همه صنایع جواب میدهد.
از پتروشیمی تا صنایع غذایی، عملکردش ثابت شده است.
این آی توپی پوزیشنر یه چیزیه که باهاش میتونی هر چی که میخوای رو تنظیم کنی. دمای -۳۰ تا ۸۵ رو ام میگیره! کاش همه پوزیشنرا اینجوری بودن!
دقیقاً، این دامنه دمایی وسیعش باعث شده تو بیشتر محیطهای صنعتی بدون مشکل کار کنه.
کمتر پوزیشنری این سطح از تحمل دما رو داره.
این آی توپی پوزیشنر yt 3300 یجور معجزهست که حتی تو سختترین شرایط هم ظاهراً عملکردشو حفظ میکنه. اما آیا واقعاً هر کارخونهای به یه همچین محصولی نیاز داره؟
در مورد خرید ای تو پی پوزیشنر، بگین چقدر خوبه کسی که ازش استفاده کرده اینو تایید کنه. فیدبک سیگنالش به نظر میاد جالب باشه، شاید برای کنترل دقیق خیلی مفید باشه؟
بله، کاربران از دقت بالای فیدبک سیگنال این ای توپی پوزیشنر ytc رضایت کامل دارند.
برای کنترل دقیق و پایدار ولوها واقعاً انتخاب مطمئنی است.
یعنی شما میگی از این آی توپی پوزیشنر بخری حتی تو شرایط سخت هم دوام میاره؟ این که ضدآبه باور کنیم کار راحتی نیست! آیا واقعا IP66 رو داره؟
بله، این مدل دارای استاندارد IP66 است و در برابر گردوغبار و آب مقاومت کامل دارد.
حتی در شرایط صنعتی سخت هم دوام و عملکرد بالایی دارد.
