توضیحات

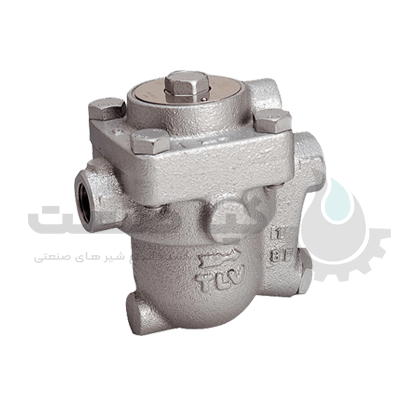

تله بخار فری فلوت TLV مدل J3S-X به دلیل طراحی پیشرفتهاش برای تجهیزات گرمایشی بسیار موثر است.
با بهرهگیری از تکنولوژی فری فلوت، این تله بخار میتواند میعانات بخار را با کارایی بالا تخلیه کند و همچنان از ورود بخار جلوگیری کند.
این ویژگی بهطور مستقیم بر عمر و کارایی تجهیزات حرارتی تاثیر مثبت میگذارد و هزینههای انرژی را کاهش میدهد.
این مدل طراحی بخش داخلی (free‑float mechanism) دارد که عملکرد همزمان تخلیه میعانات و جلوگیری از هدررفت بخار را تضمین میکند.
Free Float Steam Trap TLV J3S‑X یکی از دقیقترین و پایدارترین تلههای بخار صنعتی است که برای تخلیه پیوسته میعانات از خطوط بخار و تجهیزات فرآیندی طراحی شده.
این مدل با تکیه بر فناوری فری فلوت اختصاصی شرکت TLV ژاپن، ترکیبی از مهندسی ظریف، ساخت مقاوم و عملکرد مطمئن را در اختیار کاربر قرار میدهد.
Free float steam trap TLV j3S-X
تله بخار فری فلوت TLV مدل J3S-X را می توان برای تجهیزاتی که از بخار برای حرارت استفاده می کنند نصب کرد.
این تله بخار طیف وسیعی از بارهای میعانات از 100 کیلوگرم در ساعت تا 10 تن در ساعت را پوشش می دهد.
مزایا تله بخار فری فلوت TLV
1- بهبود راندمان تجهیزات گرمایشی : این تله بخار فری فلوت TLV با نوسانات جریان میعانات بالا و پایین می رود و دریچه را برای تخلیه میعانات باز می کند. و هنگام ورود بخار تله بخار را می بندد.
عنصر X که یک عنصر داخلی در تله بخار است به عنوان یک دریچه هوا عمل می کند و هوای خنک و گرم را تخلیه می کند.
محفظه بخار در داخل تجهیزات فقط حاوی بخار است که به تجهیزات اجازه می دهد تا عملکرد گرمایشی بهینه ای داشته باشد.
عنصر داخلی “Element X” بهصورت هوشمندانه عمل کرده و اجازه میدهد هوا و میعانات سرد/گرم را بدون ورود قطرات بخار تخلیه می کند.
2-عمر طولانی : عملکرد تله بخار فری فلوت به صورت چرخشی است و در هنگام چرخش به هر نقطه از سطح آب اجازه می دهد. تا به عنوان مهر و موم شیر عمل کندکه این باعث عمر طولانی تله بخار فری فلوت TLV می شود.
مکانیزم چرخشی، باعث میشود سطح آب بهطور مساوی عمل مهروموم را انجام داده و طول عمر دستگاه افزایش یابد.
3- داشتن قابلیت Fail-Open: طراحی عنصر Element X این تله بخار به صورتی است که زمانی که تله بخار از کار بیفته دریچه آن باز می ماند تا از آسیب به تجهیزات جلوگیری کند.
این ویژگی، به جلوگیری از شوک حرارتی و آسیب به تجهیزات گرمایشی کمک میکند.
ویژگی های تله بخار فری فلوت TLV مدل J3S-X
نوع کانکشن انتهایی این استیم تراپ TLV از نوع جوشی و فلنجی است.
جنس این تله بخار از جنس استیل A351 و چدن است.
حداکثر فشار کاری این تراپ TLV 300 psig یا 2.1 MPag می باشد.
ابعاد این تله بخار 15*20*25 میلی متر است.
نوع Element X این تراپ از 6 تا 11 درجه سانتی گراد را تحمل می کند.
پوشش متنوع بار میعانات از ویژگیهای برجسته این مدل است که میتواند از ۱۰۰ کیلوگرم تا ۱۰ تن در ساعت را مدیریت کند.
این قابلیت باعث شده محصولات TLV در بسیاری از صنایع که نیاز به مدیریت میعانات با حجم بالا دارند، محبوب باشد.
دقت و کارایی بالای این سیستمها به ویژه در شرایطی که نوسانات شدید جریان بخار رخ میدهد، تضمینی برای عملکرد مداوم و پایدار تجهیزات گرمایشی است.
مواد ساخت این تله بخار فری فلوت TLV از استیل A351 و چدن با کیفیت بالا است که به آن مقاومت بالایی در برابر فشارهای کاری تا ۳۰۰ psig میبخشد.
ابعاد فشرده از ویژگیهای دیگر این مدل است که نصب آن را در فضاهای محدود آسان میکند.
طراحی Element X نیز بهگونهای است که دماهای 6 تا 11 درجه سانتیگراد را تحمل میکند و به افزایش کارایی سیستمهای حرارتی کمک میکند.
کاربرد و کارایی تله بخار فری فلوت TLV مدل J3S-X
-
برای سیستمهای گرمایش صنعتی و فرآیندی که نیاز به مدیریت حجم متغیر و بالا از میعانات دارند (مانند پکیجها، بویلرها، مبدلها).
-
عملکرد دقیق در شوکهای جریان بخار، تضمینی برای عملکرد پیوسته و بدون وقفه فراهم میسازد.
-
به دلیل ترکیب استیل و چدن، تحمل فشار بالا، مقاومت در برابر خوردگی، و نصب سادهای ارائه میدهد.
مشخصات فنی تله بخار TLV J3S‑X
| ویژگی فنی | توضیحات |
|---|---|
| مدل | TLV J3S‑X |
| برند سازنده | TLV Co., Ltd – ژاپن |
| نوع تله بخار | فری فلوت (Free Float Steam Trap) |
| جنس بدنه | فولاد ضد زنگ SCS13A (مطابق ASTM A351 CF8) |
| جنس قطعات داخلی | استنلس استیل آلیاژی مقاوم به سایش و خوردگی |
| نوع عملکرد | تخلیه پیوسته و خودتنظیم بر اساس سطح میعانات |
| حداکثر فشار کاری (PMO) | 2.1 MPa ≈ 300 psig |
| حداکثر دمای کاری (TMO) | 250 درجه سانتیگراد |
| فشار طراحی بدنه (PMa) | 3.2 MPa در دمای 250°C |
| نرخ تخلیه میعانات | تا 800 kg/h در فشار 1 MPa |
| نوع اتصال | رزوهای (BSP/NPT) یا فلنجدار (JIS 10K / 20K) |
| ابعاد تقریبی | ارتفاع 13 تا 16 سانتیمتر، طول 14 تا 18 سانتیمتر بسته به نوع اتصال |
| وزن | ۳٫۳ تا ۴٫۲ کیلوگرم |
| ویژگی ضد ضربه قوچی (Water Hammer) | دارای طراحی مسیر جریان پایدار برای جلوگیری از شوک بخار |
| صافی داخلی (Strainer) | دارد – با توری استنلس استیل قابل سرویس |
| نحوه نصب | افقی یا عمودی بسته به جهت جریان |
| استاندارد طراحی | JIS B 8290 / PED 2014/68/EU / ISO 9001 |
| دمای محیط مجاز | تا 60°C در فضای باز (در حالت بدون عایق) |
| کاربردها | مبدلهای حرارتی، ریبویلرها، سیستمهای گرمایشی، صنایع دارویی و غذایی |
تله بخار TLV مدل J3S‑X ترکیبی از سازوکار ساده اما دقیق، متریال مقاوم و مهندسی ژاپنی است که عملکردی بینقص در تخلیه میعانات از خطوط بخار ارائه میدهد.
طراحی Free Float آن به معنی عدم وابستگی به فشار ورودی، تخلیه پیوسته و مصرف انرژی کمتر است.
بدنه فولادی ضدزنگ با طول عمر بیش از پنج سال در شرایط کاری مداوم، باعث شده این مدل یکی از اقتصادیترین گزینهها در میان تلههای صنعتی باشد.
از خطوط بخار هوایی گرفته تا واحدهای مبدل حرارتی، از سیستمهای استریل بخار در صنایع دارویی تا لاینهای بخار فرآیندی در نیروگاهها، J3S‑X ثابت کرده که یک انتخاب مطمئن، بادوام و دقیق است.
کیاصنعت عرضه کننده حرفهای انواع تجهیزات بخار از جمله تله بخار فری فلوت، ترموستاتیک و ترمودینامیک است که باعث شده این شرکت به عنوان یکی از رهبران بازار در این زمینه شناخته شود.

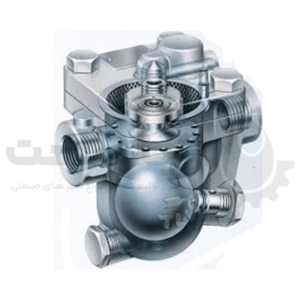

ویژگیهای طراحی و فناوری مهندسی تله بخار فری فلوت TLV
۱. تخلیه پیوسته (Continuous Discharge)
برخلاف تلههای ترمودینامیکی که تخلیه را بهصورت تناوبی انجام میدهند، J3S‑X میعانات را به شکل مداوم تخلیه میکند. این خصوصیت باعث میشود دما در تجهیزات پاییندست ثابت و یکنواخت باقی بماند.
۲. جلوگیری از اتلاف بخار زنده
به دلیل آببندی دقیق بین گوی و نشیمنگاه، هیچ بخار زندهای از تله عبور نمیکند. این دقت در آببندی باعث کاهش مصرف بخار تا حدود ۵ تا ۱۰ درصد در مقیاس واحد صنعتی میشود.
۳. قابلیت تطبیق با بارهای متغیر
در بسیاری از فرآیندها، نرخ تولید کندانس در طول زمان تغییر میکند. طراحی Free Float طوری است که گوی با هر تغییر سطح میعانات، بهصورت خودکار باز و بسته میشود؛ یعنی نیازی به تنظیم دستی یا تغییر فشار سوپاپ نیست.
۴. نگهداری ساده و سرویس سریع
بدنه دوقسمتی و اتصال فلنجی قابل باز شدن بدون نیاز به خارج کردن از خط (In-Line Maintenance)، عملیات سرویس را در چند دقیقه ممکن میسازد. TLV برای این مدل کیت تعمیر استاندارد نیز ارائه میدهد که شامل گوی، نشیمنگاه و اوریفیس است.
۵. وجود Strainer داخلی
در بیشتر نسخههای J3S‑X، فیلتر (Strainer) با توری استیل در ورودی تله قرار داده شده تا از ورود ذرات جامد، زنگزدگی یا رسوبات به محفظه جلوگیری کند.
ارائه اطلاعات دقیق و به روز در مورد محصولات TLV نشاندهنده تعهد کیاصنعت به ارتقای بهرهوری و سرویس دهی بهتر به مشتریان خود است.
