سال‌ها پیش، در یک واحد پالایشگاهی، ولو کنترل بخار به‌خوبی به فرمان DCS پاسخ نمی‌داد.

اپراتور سیگنال ۵۰٪ را می‌فرستاد، ولی ولو ب درستی عمل نمی کرد.

آن زمان فهمیدم که حلقه گمشده بین سیگنال الکتریکی کنترلر و حرکت دقیق ولو، همان آی تو پی پوزیشنر است.

بعد از نصب یک مدل با کیفیت، نه‌تنها دقت کنترل افزایش پیدا کرد، بلکه نوسانات دما و فشار هم به شکل چشمگیری کاهش یافت.

ای توپی پوزیشنر چیست؟

پوزیشنر شیر یک دستگاه کنترلی است که برای بالا بردن حساسیت برای اطمینان از موقعیت یابی صحیح همانطور که سیگنال بازخوردطراحی شده است.

این سیگنال الکتریکی یا پنوماتیکی را از فرستنده دریافت می کند و سیگنال را به محرک منتقل  می کند.

اگر سیگنال و موقعیت محرک متفاوت باشد، پوزیشنر معمولا توان مورد نیاز را از طریق هوای فشرده می فرستد تا محرک را تا رسیدن به مکان مناسب راهنمایی کند.

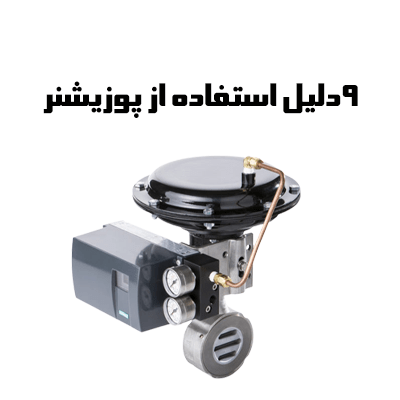

چرا باید ازآی توپی پوزیشنر استفاده کنید؟

پوزیشنر ولو وسیله ای است که برای دستیابی به کنترل دقیق، سرعت و دقت به یک سیستم کنترل استفاده می شود.

اگرچه همه برنامه ها نیازی پوزیشنر ولو ندارند. اما آی توپی پوزیشنرها در بسیاری از کاربردها، به‌ویژه در سیستم‌هایی که نوسانات می‌تواند برای کارایی یا کیفیت مخرب باشد، مزایایی را ارائه می‌دهند.

1- دقت:

هنگامی که موقعیت دقیق در کنترل ولو مورد نیاز است.

از آنجایی که پوزیشنر ولو ها، موقعیت دقیق شیر را کنترل می‌کنند، کنترل قابل اعتمادتری نسبت به یک محرک به تنهایی ارائه می‌کنند.

علاوه بر این، در قسمت پایینی شیر، جایی که اتفاق افتادن مشکلات  رایج تراست، پوزیشنرها دقت را بهبود می بخشند.

پوزیشنر می‌تواند شیر کنترل را دقیقاً در درصد بازشدن مورد نیاز نگه دارد، حتی اگر فشار خط تغییر کند.

  • این دقت، در فرآیندهایی مثل کنترل کیفیت محصول نهایی، حیاتی است.
  • نمونه: در واحد پرکن بطری، تغییر میلی‌متری در بازشدن ولو مواد پرکننده، حجم محصول را تغییر می‌دهد.

 2-سرعت:

پوزیشنر ولو به بهبود سرعت پاسخ عملکرد سوپاپ کمک می کند و مدت زمانی که سیستم در بالاتر یا پایین تر از نقطه تنظیم کار می کند به حداقل می رساند. پوزیشنر از فشار بالاتر و جریان هوای بیشتر برای تنظیم موقعیت شیر کنترل  استفاده می کند.

 3-موقعیت یابی به عنوان تقویت کننده:

پوزیشنر شیر فشاررا افزایش می دهد که یک محرک و شیر خاص ممکن است نتواند ببندد.

 4-برای کاهش اصطکاک:

اصطکاک در بسته بندی میل سوپاپ کنترل ولو منجر به هیسترزیس و باند مرده می شود که باعث کاهش بهره وری می شود. این به ویژه برای پردازش مواد با دمای بالا مانند گرافیت مفید است.

ولوها به دلیل سایش، رسوب یا تغییرات دما دچار اصطکاک می‌شوند. پوزیشنر به‌صورت لحظه‌ای این مقاومت را جبران می‌کند.

  • بدون آن، کنترل ولو یا دیر واکنش نشان می‌دهد یا بیش‌واکنش دارد.
  • تجربه: در خطوط بخار، رسوب جرم باعث سفت شدن حرکت ولو می‌شود. پوزیشنر خوب این مشکل را تا حد زیادی خنثی می‌کند.

5- کنترل 4-20 میلی آمپر:

مبدل I/P را می توان همراه با پوزیشنر استفاده کرد که از سیگنال کنترل الکتریکی 4-20 میلی آمپر استفاده می کند.

آی تو پی پوزیشنر پل بین سیگنال جریان الکتریکی (۴–۲۰ میلی‌آمپر) و فشار هوای لازم برای حرکت اکچویتور است.

  • بدون این دستگاه، اکچویتور ینوماتیک سیگنال دریافتی را نمی‌فهمد.
  • تجربه: در یک کارگاه تولید مواد شیمیایی، خرابی پوزیشنر باعث شد ولو در حالت نیمه‌باز گیر کند و دمای فرآیند به‌سرعت خارج از کنترل برود.

6- اصطکاک صندلی:

بر اثرات اصطکاک صندلی کمتر از 10 درصد در پرواز غلبه می کند، و اجازه می دهد شیر کنترل روتاری در نزدیکی موقعیت “قفل” قرار گیرد.

ولوها به دلیل سایش، رسوب یا تغییرات دما دچار اصطکاک می‌شوند. آی تو پی پوزیشنر به‌صورت لحظه‌ای این مقاومت را جبران می‌کند.

  • بدون آن، ولو یا دیر واکنش نشان می‌دهد یا بیش‌ از حد واکنش دارد.
  • تجربه: در خطوط بخار، رسوب جرم باعث سفت شدن حرکت ولو می‌شود.پوزیشنر خوب این مشکل را تا حد زیادی خنثی می‌کند.

7- افزایش انعطاف پذیری:

یک پوزیشنر به شما امکان می دهد از محرک های دیافراگمی یا کنترل شده با پیستون برای تنظیم فاصله بین سنسور و شیر کنترل استفاده کنید.

همچنین می توانید بین عملیات کنترل مستقیم و معکوس سوئیچ کنید یا در صورت لزوم مشخصات جریان را تغییر دهید. حتی می توان از دو شیر با یک کنترلر (یعنی محدوده تقسیم) استفاده کرد.

8-محدوده:

کنترل های پوزیشنر شیر با دامنه دریچه گاز گسترده لجن یا جامدات را در حالت تعلیق جابجا می کنند.

9- اجازه تقسیم محدوده:

این امکان را به شما می دهد که از دو شیر با یک کنترلر استفاده کنید. 4-12 میلی آمپر و 12-20 میلی آمپر است.

مزایا استفاده از پوزیشنر

 پایداری حلقه کنترلی (Loop Stability)

پوزیشنر باعث حذف Oscillation و Hunting در حلقه کنترل می‌شود.

  • این پایداری نه‌تنها کیفیت محصول را بالا می‌برد، بلکه استهلاک مکانیکی را نیز کم می‌کند.
  • تجربه: در یک راکتور پلیمر، پس از نصب آی تو پی پوزیشنر ، نوسانات دما از ±۳ درجه به ±۰.۵ درجه کاهش یافت.

افزایش عمر تجهیزات

حرکت نرم و دقیق ولو یعنی کمتر ضربه خوردن قطعات داخلی و پکینگ‌ها

  • پوزیشنر به این حرکت نرم کمک کرده و از شوک مکانیکی جلوگیری می‌کند.
  • نمونه: در واحد نیروگاه بخار، ولوهایی که با آی تو پی پوزیشنر کار می‌کردند، ۳۰٪ بیشتر از بقیه عمر کردند.

نکات کلیدی در انتخاب آی-تو-پی پوزیشنر

  • محدوده فشار خروجی مورد نیاز اکچویتور
  • سازگاری با نوع ولو و سیستم کنترل
  • حساسیت به لرزش یا شوک محیطی
  • کلاس حفاظتی (IP) متناسب با شرایط کاری

آی تو پی پوزیشنر فقط یک مبدل سیگنال نیست بلکه یک ارتقاء اساسی برای هر حلقه کنترل است.

۹ دلیل فوق هر کدام به تنهایی می‌تواند توجیهی برای استفاده از آن باشد، ولی تجربه میدانی نشان می‌دهد که مجموع این مزایا، تفاوت بین یک کارخانه پرنوسان و یک کارخانه پایدار و بهینه را رقم می‌زند.
