تفاوت شیر اطمینان وریلیف ولو
تجهیزات صنعتی اغلب از شیرهای اطمینان یا ریلیف ولو برای جلوگیری از ایجاد سطح فشار مضر استفاده می کنند.
اگرچه آنها عملکردهای مشابهی را انجام می دهند، اما تفاوت های مهمی بین شیر های اطمینان و ریلیف ولو وجود دارد.
در سیستمهای تحت فشار، وجود تجهیزات حفاظتی حیاتی است.
دو شیر پرکاربرد برای این منظور شیر اطمینان (Safety Valve) و ریلیف ولو (Relief Valve) هستند.
هر دو وظیفه اصلی یکسان دارند: جلوگیری از ایجاد فشار خطرناک در سیستم اما تفاوتهای کلیدی در طراحی، کاربرد و عملکردشان باعث شده که در مهندسی فرآیند، انتخاب درست بین این دو، اهمیت ویژهای داشته باشد.
درک تفاوت این دو شیر برای عملکرد مناسب سیستم فشار ضروری است. بنابراین در اینجا ما در مورد تفاوت شیر اطمینان وریلیف ولو صحبت می کنیم.

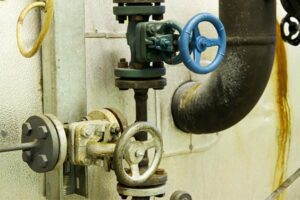

ریلیف ولو چیست؟
ریلیف ولو یا شیر تخلیه فشار دستگاهی است که فشار را از یک سیستم ازاد می کند. شیرهای تخلیه فشار یکی از اجزای ضروری یک سیستم فشار برای جلوگیری از خرابی سیستم هستند.
آنها قرار است در یک سطح فشار از پیش تعیین شده باز شوند. هر سیستم فشار دارای یک نقطه تعیین شده است که یک محدودیت از پیش تعیین شده است.
این شیر اغلب برای کنترل فشار در سیستمهای مایع یا فرآیندهایی که تغییر فشار تدریجی دارند به کار میرود. عملکرد آن نرمتر از شیر اطمینان است و قادر است فشار اضافی را به صورت پیوسته و تدریجی تخلیه کند تا سیستم در محدوده ایمن باقی بماند.
نقطه تنظیم تعیین می کند که چه زمانی دریچه باز خواهد شد و از فشار بیش از حد جلوگیری می کند.
معمولا ریلیف ولو ها در سیستم های گاز یا مایع استفاده می شوند که در ان نیاز به جلوگیری از ایجاد فشار بیش از حد وجود دارد.
هنگامی که فشار در سیستم به سطح خاصی می رسد، دریچه باز می شود و فشار را ازاد می کند. شیر های تخلیه فشار یک ویژگی ایمنی ضروری در بسیاری از طرح ها هستند و می توانند به جلوگیری از اسیب به سیستم یا قطعات کمک کنند.
مزایا و معایب ریلیف ولو
مزایا
از ریلیف ولو ها به عنوان یک ویژگی ایمنی ضروری در بسیاری از سیستم ها یاد می شود.
آنها در برابر فشار بیش از حد با کاهش فشار اضافی از سیستم محافظت می کنند. این می تواند به جلوگیری از اسیب شدید یا حتی انفجار کمک کند.
Relief valve ها می توانند به بهبود کارایی یک سیستم کمک کنند. این سیستم می تواند در فشار کلی پایین تر با کاهش فشار اضافی و صرفه جویی در انرژی کار کند.
این شیرها می توانند به عنوان یک دستگاه ایمنی در سیستم هایی که مستعد فشار بیش از حد هستند استفاده شوند. با کاهش فشار قبل از اینکه به سطح خطرناکی برسد، می توانند به جلوگیری از حوادث و اسیب ها کمک کنند.
معایب ریلیف ولو
1-این شیرها در صورتی که به درستی نگه داری نشوند منبع بالقوه نشت هستند.
2- ریلیف ولو ها گاهی اوقات می توانند مشکلاتی را ایجاد کنند اگر به درستی باز یا بسته نشوند. این می تواند منجر به اختلال در فرایند شود و ممکن است باعث مسائل ایمنی شود.

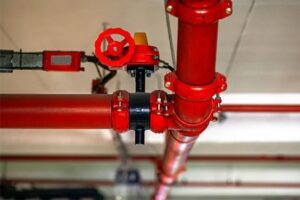

شیر اطمینان یا Safety Valve چیست؟
شیر اطمینان برای ازاد کردن فشار از یک سیستم که از حد طراحی ان فراتر رفته است، استفاده می شود.
این نوع شیر معمولا در سیستم هایی که حاوی مایعات یا گازها تحت فشار بالا هستند استفاده می شود.
Safety Valve برای باز کردن و ازاد کردن فشار زمانی که سیستم بیش از حد فشار حداکثر خود را طراحی کرده است.
این کار به جلوگیری از پارگی یا انفجار سیستم کمک می کند.
یکی از بخش های مهم سیستم شیرهای اطمینان هستند و می توانند به حفظ امنیت افراد و اموال کمک کنند.
اگر کسی در موقعیتی باشد که نیاز به ازاد کردن فشار از یک سیستم داشته باشد، ضروری است که بداند چگونه از شیر اطمینان فشار به درستی استفاده کند.
این شیر برای حفاظت فوری از تجهیزات در برابر افزایش ناگهانی فشار طراحی شده.
مکانیزم آن معمولاً به صورت فنر یا بار ثابت است که در فشار تنظیمشده باز شده و با افت سریع فشار، دوباره بسته میشود.
امنیت در اینجا حرف اول را میزند و شیر باید بدون تأخیر واکنش نشان دهد.
مزایا و معایب شیر اطمینان
شیر اطمینان (Safety Valve) نوعی است که برای کاهش فشار سیستم استفاده می شود. Safety Valve ها معمولا در صنایع شیمیایی و فرایندی و همچنین در برخی از انواع مخازن تحت فشار استفاده می شوند. برخی از جوانب مثبت استفاده از شیر اطمینان عبارتند از:
- به جلوگیری از فشار بیش از حد کمک کنند که می تواند خطرناک باشد.
- محافظت از تجهیزات در برابر اسیب ناشی از فشار بیش از حد کمک کنند.
- آنها می توانند به طور خودکار فشار را کاهش دهند که می تواند در شرایط اضطراری مفید اند.
برخی از معایب استفاده از شیر اطمینان عبارتند از:
- آنها می توانند منبع نشت باشند.
- ممکن است شکست بخورند، که می تواند منجر به فشار بیش از حد شود.
- آنها گرانقیمت هستند.
تفاوت بین ریلیف ولو و شیر اطمینان
شیر اطمینان یک دستگاه کاهش فشار است که برای جلوگیری از فشار بیش از حد یک سیستم استفاده می شود.
از سوی دیگر، ریلیف ولو دستگاهی است که برای کاهش فشار از سیستمی که در حال حاضر بیش از حد فشار دارد، استفاده می شود.
| ویژگی | شیر اطمینان | ریلیف ولو |
|---|---|---|
| واکنش به فشار | ناگهانی و کامل | تدریجی و نسبی |
| نوع سیال | گاز و بخار | مایعات |
| کاربرد اصلی | حفاظت اضطراری | تعدیل فشار |
| مسیر تخلیه | آزاد یا به محیط | مسیر برگشتی |
| استاندارد مرجع | ASME, API 520/521 | API 2000, ISO 4126 |
| حساسیت زمان پاسخ | بسیار بالا | متوسط |
عملکرد ریلیف ولو در مقابل شیر اطمینان
عملکرد یک ریلیف ولو محافظت از یک سیستم یا جزء از فشار اضافی است.
از سوی دیگر، یک شیر اطمینان برای محافظت در برابر فشار بیش از حد طراحی شده است.
هر دو نوع شیر در صنایع مختلف استفاده می شود، اما هر کدام دارای مزایا و معایب منحصر به فرد است.
از ریلیف ولو ها معمولا در سیستم هایی استفاده می شوند که مقدار کمی فشار بیش از حد می تواند باعث اسیب شود.
از سوی دیگر، شیر های ایمنی برای سیستم هایی طراحی شده اند که فشار بیش از حد می تواند فاجعه بار باشد.
هر دو شیر دارای مزایا و معایب هستند، بنابراین انتخاب نوع مناسب شیر برای کاربرد خاص ضروری است.
ریلیف ولو ها معمولا در یک فشار خاص باز می شوند و پس از کاهش فشار بسته می شوند.
شیرهای ایمنی مشابه هستند زیرا آنها همچنین برای محافظت از تجهیزات از فشار بیش از حد استفاده می شوند.
با این حال، شیرهای ایمنی طراحی شده اند تا زمانی که به صورت دستی بسته شوند نیز باز بمانند.
این به این دلیل است که شیرهای ایمنی معمولا در برنامه های کاربردی استفاده می شود که در آن داشتن یک شیر بسته مانند خط گاز امن نیست.
تفاوت عملکرد شیر اطمینان در مقابل ریلیف ولو
اغلب سردرگمی در مورد عملکرد یک شیر تخلیه در مقابل یک شیر ایمنی وجود دارد.
دو نوع شیر معمولا در محیط های صنعتی استفاده می شود:
هر دو این شیر ها عملکردهای ضروری را انجام می دهند، اما به روش های مختلف عمل می کنند.
ریلیف ولوها برای کاهش فشار در یک سیستم طراحی شده اند. آنها زمانی باز می شوند که فشار سیستم به یک نقطه خاص برسد، که اجازه می دهد فشار اضافی ازاد شود.
از سوی دیگر، شیر های اطمینان برای جلوگیری از حوادث با جلوگیری از فشار سیستم بیش از حد بالا طراحی شده اند.
آنها زمانی باز می شوند که فشار سیستم به یک نقطه خاص برسد، که اجازه می دهد فشار اضافی قبل از وقوع حادثه ازاد شود.
کدام شیرکاهش فشار بهتر است؟
این بستگی به نیاز شما دارد. ریلیف ولو گزینه بهتری برای محافظت از سیستم در برابر ایجاد فشار است.
اگر کسی نیاز به محافظت از سیستم در برابر حوادث داشته باشد، شیر اطمینان گزینه بهتری است.
مقایسه طراحی مکانیکی شیر اطمینان وریلیف ولو
-
مکانیزم باز شدن:
- شیر اطمینان: باز شدن ناگهانی و کامل در فشار تنظیمی
- ریلیف ولو: باز شدن پیوسته و نسبی بر اساس میزان اضافه فشار
-
نوع سیال:
- Safety Valve برای گازها و بخار بیشتر استفاده میشود.
- Relief Valve بیشتر برای مایعات و روغنها
-
مسیریابی تخلیه:
- شیر اطمینان معمولاً تخلیه آزاد یا به محیط دارد.
- ریلیف ولو اغلب به خط برگشتی یا تانک هدایت میشود.
شیر اطمینان در سناریوی خطر، مانند افزایش سریع فشار دیگ بخار، بلافاصله باز شده و مقدار زیادی سیال را تخلیه میکند تا از انفجار جلوگیری شود.
ریلیف ولو بیشتر برای شرایطی مثل انسداد نسبی مسیر یا افزایش تدریجی فشار پمپها کاربرد دارد و واکنش آن نرمتر است تا شوک ناگهانی به سیستم وارد نشود.
ایا می توانم از شیر اطمینان و ریلیف ولو به جای یکدیگر استفاده کنم؟
خیر، شیر اطمینان و ریلیف ولو را نمی توان به جای یکدیگر استفاده کرد.
اگرچه هر دو شیر برای کاهش فشار هستند و برای اهداف ایمنی استفاده می شوند، اما عملکردهای مختلفی دارند.
یک شیر اطمینان فشار اضافی را که در یک سیستم ایجاد می شود، کاهش می دهد، در حالی که یک ریلیف ولو فشار را در یک سیستم تنظیم می کند.
دانستن تفاوت بین این دو نوع شیر ضروری است، زیرا استفاده از شیر اشتباه برای هدف مورد نظر می تواند به طور بالقوه خطرناک باشد.
اگر مطمئن نیستید که از کدام نوع شیر استفاده کنید، همیشه بهتر است با متخصصان ما مشورت کنید.
جمعبندی
چند نکته کلیدی به ما کمک می کند تا تفاوت شیر اطمینان وریلیف ولو درک کنیم.
Safety Valve برای کاهش فشار در یک سیستم زمانی که بیش از حد بالا می رود طراحی شده اند، در حالی ریلیف ولو برای کاهش فشار زمانی که بیش از حد پایین می شوند طراحی شده اند.
شیر های اطمینان معمولا در یک فشار خاص باز می شوند.
در حالی که ریلیف ولو ها معمولا در یک خلاء خاص باز می شوند.
ولو های اطمینان معمولا برای یک بار استفاده در نظر گرفته می شوند، در حالی که ریلیف ولو می توانند چندین بار استفاده شوند

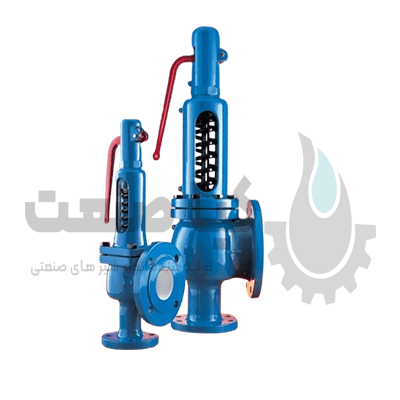

کیاصنعت تامین کننده انواع ریلیف ولو ، انواع شیر اطمینان و انواع شیر فشار شکن ، شیر فشار شکن اسپیراکس سارکو، شیر فشار شکن سامیانگ، شیر فشار شکن یوشی تاکی، شیر فشار شکن سامیانگ ، شیر فشار شکن veen ، شیر اطمینان leser، شیر اطمینان اسپیراکس سارکو است.
