بهترین تله بخار برای خشک کن های صنعتی

بهترین تله بخار برای خشک کن های صنعتی

خشک‌کن‌های صنعتی در صنایع نساجی، غذایی، دارویی و شیمیایی یکی از حساس‌ترین بخش‌های تولید هستند.

که عملکرد صحیح این دستگاه‌ها، وابسته به سیستم بخار آن‌هاست.

اما برای اینکه بخار بتواند به‌طور مؤثر عمل خشک‌کردن را انجام دهد، باید آب‌میعان (کندانس) و گازهای غیرقابل‌تراکم به‌موقع از سیستم خارج شوند، بدون اینکه بخار زنده هدر رود. این کار را تله بخار (Steam Trap) انجام می‌دهد.

انتخاب بهترین تله بخار برای خشک‌کن صنعتی، اگر اشتباه انجام شود، می‌تواند راندمان را کاهش دهد، هزینه سوخت را بالا ببرد و حتی کیفیت محصول را تحت‌تأثیر قرار دهد.

جداول انتخاب و مشاوره در مورد انتخاب تله برای طیف وسیعی از فرآیندهای مختلف در این آموزش گنجانده شده است، از جمله خشک کن های لوله چند بانکه و سیلندرهای دوار

نقش حیاتی تله بخار در خشک‌کن صنعتی

در خشک‌کن‌های بخار، بخار اشباع یا سوپرهیت وارد جکِت‌ها (Jacket) یا کویل‌های حرارتی می‌شود، گرمای خود را منتقل می‌کند و سپس به آب‌میعان تبدیل می‌گردد.

تله بخار باید:

1. آب‌میعان را سریع تخلیه کند تا سطح انتقال حرارت همیشه با بخار زنده پوشیده شود.
2. از خروج بخار اشباع جلوگیری کند و هدررفت انرژی را به حداقل برساند.
3. هرگونه گاز غیرقابل‌تراکم (مثل هوا) را در شروع گرم‌کردن سیستم خارج کند.

در بسیاری از پروژه‌های صنعتی، تأخیر در تخلیه کندانس باعث ایجاد نقاط سرد، افت کیفیت خشک‌شدن و افزایش زمان چرخه تولید شده است.

خشک کن های صنعتی

A – بهترین انتخاب، B – جایگزین قابل قبول

خشک کن هوای گرم

بسیاری از مواد صنعتی با استفاده از هوای گرم خشک می شوند.

ماشین‌ها اشکال مختلفی دارند، اما می‌توانند شامل باتری‌های بخاری باشند که قبل از دمیدن به مواد مرطوب، هوا به اجبار از طریق آنها کشیده می‌شود، یا لوله‌هایی که هوا به طور طبیعی روی آن جابجا می‌شود.

نیاز به تخلیه و تهویه هوا مانند باتری های بخاری است که برای گرمایش فضا استفاده می شود.

خشک کن کویل

اینها می توانند پیوسته یا به صورت شبکه ای، افقی یا عمودی باشند.

سیم پیچ های پیوسته باید کوتاه و دارای سقوط کافی در جهت جریان بخار باشند تا میعانات به راحتی به نقطه تخلیه برسد.

سپس می توان آنها را با استفاده از یک تله ترموستاتیک شناور یا یک تله فشار متعادل تخلیه کرد.

اگر میعانات از تله فقط با فشار سیم پیچ برداشته شود، ممکن است چکش آب رخ دهد.

چکش آب احتمالاً در سیم پیچ های شبکه ای وجود دارد، مگر اینکه تمام بخش ها به سمت نقطه تخلیه بیفتند و سپس میعانات به سطح پایین‌تر سقوط کند.

همان توصیه هایی که برای سیم پیچ های پیوسته اعمال می شود. اگر از تله های ترمودینامیکی یا سطلی معکوس استفاده شود، یک دریچه هوا که تله را دور می زند، زمان راه‌اندازی را کوتاه می کند.

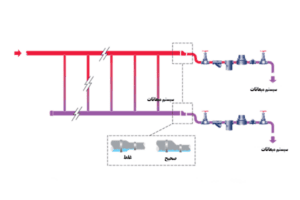

هدر ورودی باید به طور جداگانه تخلیه شود، مگر اینکه لوله های متقاطع با پایین آن همسطح باشند تا جریان آزاد به هدر میعانات ایجاد شود.

همیشه از یک کاهنده غیرعادی در خروجی سیم پیچ استفاده کنید.

مطالعه بیشتر: معرفی برندTLV+ تاریخچه برند TLV

خشک کن لوله چند بانکی

نمونه‌هایی از خشک‌کن‌های لوله‌ای چند بانکه، انواع قدیمی‌تر ماشین‌های تنترینگ و کربن‌سازی، و کوره‌های مورد استفاده در صنایع نساجی و تصفیه چوب هستند (اما اکنون با خشک‌کن‌های هوای گرم با بخار آب جایگزین شده‌اند).

زمانی از لوله های بسیار طولانی و پیوسته استفاده می شد و به دلیل عدم امکان ترتیب دادن به سقوط مناسب و همچنین به دلیل افتادگی لوله ها، غرقابی و چکش آب رایج بود.

در جایی که این آرایش هنوز وجود دارد، تله های ترمودینامیکی می توانند با دریچه هوا به صورت موازی استفاده شوند.

در این موارد می توان از تله بخارهای فلوتر ترموستاتیک یا تله بخار ترموستاتیک فشار متعادل با المان های فولادی ضد زنگ نیز استفاده کرد. آنها باید در خارج از محفظه دستگاه نصب شوند، اما تا حد امکان به انتهای سیم پیچ نزدیک شوند.

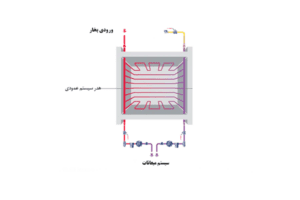

در جایی که سطح گرمایش شامل سیم پیچ های افقی است که بین سربرگ های عمودی قرار دارند، بالای سر خروجی عمودی میعانات گازی باید به طور جداگانه هوادهی شود. این به طور قابل توجهی زمان راه‌اندازی را کاهش می دهد. پایین سربرگ ورودی ساقه عمودی نیز باید تخلیه شود.

خشک کن سیلندری

خشک کن های  سیلندری  به طور گسترده ای از نظر اندازه، سرعت و ترتیبات جابجایی میعان متفاوت هستند که ممکن است با استفاده از اسکوپ های داخلی یا لوله های سیفون ثابت یا دوار باشد. معمولاً با ماشین‌های پرسرعت مرتبط هستند و گاهی از یک سیستم دمش ویژه استفاده می‌کنند.

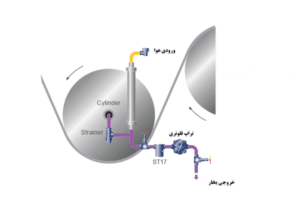

سیلندرهای سرعت آهسته با اسکوپ و سیفون ثابت باید به دام افتاده و هوا به طور جداگانه تخلیه شود.

این شامل یک تله بخار فلوتر ترموستاتیک شناور با آزاد کردن قفل بخار، صافی، شیشه دید، مخزن جمع‌کننده هوا و دریچه هوا است که به اشکال مختلف برای تناسب با ترتیبات مختلف نازل خروجی مونتاژ شده است.

این آرایش به کنترل فردی خوب دمای سیلندر در جایی که مورد نیاز است اجازه می دهد. از شیشه دید می توان برای راه‌اندازی دریچه آزادسازی قفل بخار استفاده کرد.

در ماشین‌های سریع‌تر، نیاز به مقدار زیادی بخار دمنده برای کمک به خروج میعانات از سیلندر از طریق لوله سیفون وجود دارد. آزادسازی قفل بخار داخلی تله بخار فری فلوت نمی تواند چنین مقادیر زیادی را تحمل کند و یک بای پس خارجی با شیر سوزنی نتایج بهتری را به همراه خواهد داشت.

دستگاه های اندازه گیری چند سیلندر

منیفولد بخار تامین کننده سیلندرها توسط یک تله بخار فلوتر ترمودینامیک یا تله بخار ترمودینامیکی تخلیه می شود.

تله بخارهای فلوتر با قفل بخار، سیلندرها را تخلیه می کنند. این آرایش فشرده مخصوصاً برای نازل های کوچک ورودی و خروجی ترکیبی مناسب است.

خشک کن های چند سیلندر

ماشین‌های عمودی مدرن، در صورت امکان، باید سیلندرها را به صورت جداگانه با استفاده از تراپ های فلوتر با قفل بخار ترکیبی و بای‌پس‌های دریچه هوا تخلیه کنند.

اگر سیلندرها همه به یک منیفولد میعانات عمودی تخلیه می‌شوند، از یک تله ترموستاتیک شناور در پایین و یک دریچه هوا در بالای منیفولد استفاده کنید.

منیفولد ورودی بخار باید به طور مشابه تخلیه شود و هوا تهویه شود.

معیارهای انتخاب بهترین تله بخار برای خشک‌کن

۱) فشار کاری و دما

همخوانی تله بخار با فشار بخار خشک‌کن بسیار مهم است. تله‌ای که برای فشار پایین طراحی شده باشد، در فشار بالا سریع فرسوده می‌شود.

۲) ظرفیت تخلیه (Discharge Capacity)

باید از منحنی عملکرد سازنده استفاده کرد تا مطمئن شوید تله بخار می‌تواند حداکثر حجم کندانس تولیدی در اوج بار را تخلیه کند.

۳) مقاومت در برابر خوردگی

خشک‌کن‌های صنعتی به‌خصوص در صنایع غذایی و شیمیایی ممکن است با بخار حاوی مواد خورنده کار کنند. در این موارد تله بخار استیل ضدزنگ یا با پوشش خاص توصیه می‌شود.

۴) تخلیه سریع هوای سرد و گازها

در شروع راه‌اندازی خشک‌کن، تخلیه سریع هوا باعث کاهش زمان رسیدن به دمای کاری و جلوگیری از نقاط سرد می‌شود. تله بخار با شیر هوا (Air Vent) بهترین گزینه است.

۵) سهولت تعمیرات

تله‌هایی که دارای طراحی ماژولار باشند و بتوان بدون بازکردن کامل سیستم آن‌ها را سرویس کرد، هزینه توقف تولید را کاهش می‌دهند.

اشتباهات رایج در انتخاب تله بخار برای خشک کن های صنعتی

• استفاده از تله بخار ترمودینامیکی در خشک‌کن‌های حساس به دمای ثابت، که باعث افت دما و کیفیت خشک‌شدن می‌شود.
• نصب تله بخار بزرگ‌تر از ظرفیت، که منجر به عبور بخار زنده و اتلاف انرژی می‌شود.
• عدم نصب صافی (Strainer) قبل از تله بخار، که باعث ورود ذرات به مکانیزم داخلی و خرابی زودهنگام می‌گردد.

• برندهای معتبر تله بخار مثل Spirax Sarco، Armstrong, TLV و Yoshitake محصولات ویژه‌ای برای خشک‌کن‌ها دارند.

  در یکی از پروژه‌های نساجی که بخار با فشار ۸ بار استفاده می‌شد، انتخاب تله بخار شناور (Float) با بدنه استیل توانست راندمان خشک‌کن را ۱۲٪ افزایش دهد و مدت زمان سیکل‌ها را ۱۵ دقیقه کاهش دهد.
