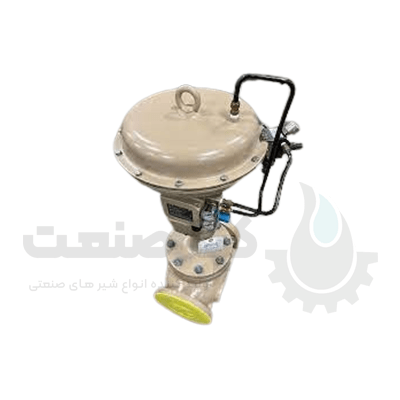

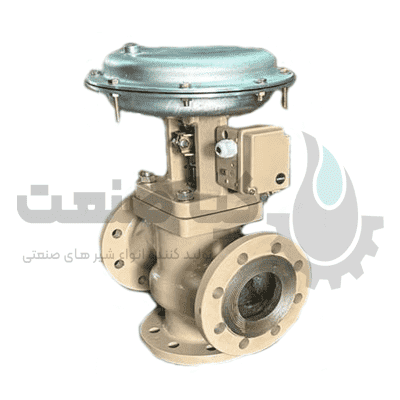

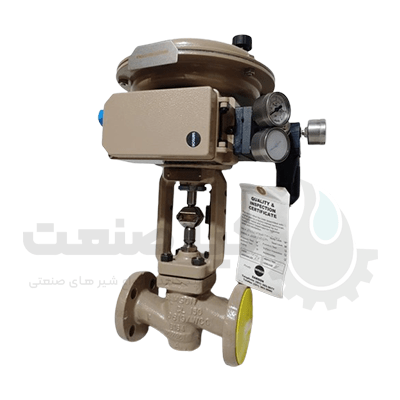

کنترل ولو سامسون مدل 3241

توضیحات

کنترل ولو سامسون مدل 3241 یک شیر کنترل پنوماتیکی از نوع گلوب ولو (Globe Valve) است که  به صورت پنوماتیکی عمل می‌کندو  برای کنترل جریان سیالات در کاربردهای صنعتی به منظور تنظیم و کنترل دقیق جریان سیالات (اعم از مایعات و گازها) استفاده می شود.

این کنترل ولو سامسون مدل 3241 با استفاده از تکنولوژی‌های پیشرفته جریان سیالات را کنترل می‌کند. این تکنولوژی‌ها شامل الکترونیک پیشرفته، سنسورهای جریان و فشار دقیق و مواد با کیفیت بالا می‌شود.

این مدل با توجه به طراحی مکانیکی پیشرفته و استفاده از مواد مقاوم در برابر خوردگی و فشار بالا، یکی از انتخاب‌های رایج در صنایعی است که نیازمند کنترل دقیق و پایدار جریان سیالات هستند.

خرید کنترل ولو سامسون: یکی از رایج ترین المان های کنترل نهایی در سیستم های کنترل صنعتی می باشد.

کنترل ولو برحسب فرمان یک سیگنال اتوماتیک همچون سیگنال یک کنترل کننده یا دستگاه منطقی (مانند PLC) فلوی سیال عبوری از یک لوله را محدود می کند.

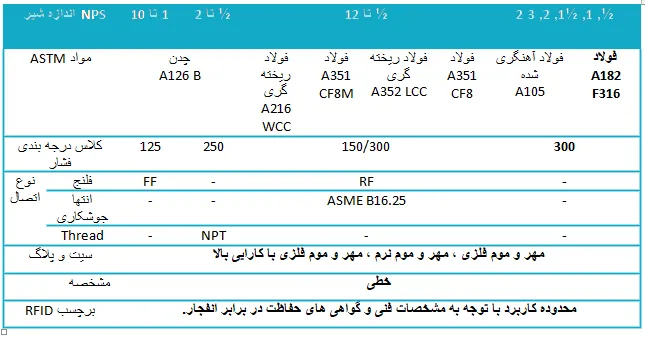

این کنترل ولو از برند سامسون و مدل 3241 است و در سایزها ”1/2، “3/4، “1، “1/4، “1/1/2، “2، “2/1/2، “3، “4، “5، “6 و بامتریال pn16،  class 150 قابل سفارش است .

نوع ASTM  متریال کنترل ولو سامسون سایز 1″ تا 6″ از جنس چدن  A126B و 1/2″ تا 12 ” از جنس استیل ضد زنگ  A216 WCC یا چدن A351 CF8M می باشد.

انواع کانکشن انتهایی این شیر از نوع فلنجی ، انتهای جوشی (FF-RF1) است.

جنس seat  و Plug از نوع سیت و پلاگ نرم ، ست و پلاگ با کارایی بالا می باشند.

ویژگی جریان این شیر کنترل سامسون از نوع خطی درصد مساوی است.

محدوده عملکرد این شیر 50:1 برای NPS   1/2″ تا 2″  و 30:1 برای NPS2   1/2″ تا 6″ و 50:1 برای NpS8 و بزرگتر است.

ژاکت گرمایش این شیر از نوع کلاس 150 می باشد.

این شیر با تجهیزات جانبی مانند آی توپی پوزیشنر و لیمیت سوئیچ قابل استفاده است.

چگالی و دما این شیر در فرآیند متوسط است.

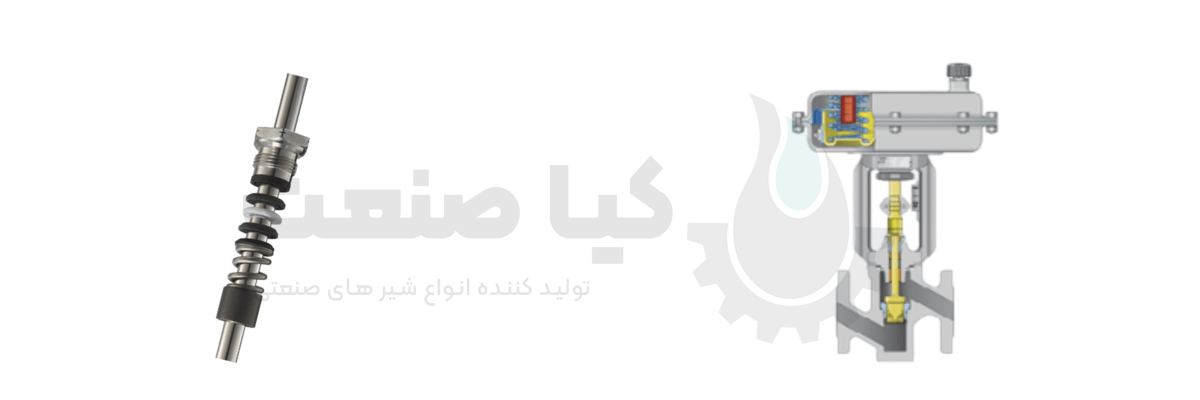

اجزای کنترل ولو سامسون

این شیر از یک بدنه (body)، یک محرک پنوماتیکی(اکچویتور پنوماتیک)، و یک پلاگ (pluge) تشکیل شده است.

بدنه شیر(body)

بدنه شیر از چدن، آهن گرافیت ، فولاد ریخته گری، فولاد ضد زنگ ریخته گری یا فولاد مقاوم در برابر سرما ساخته می شود. این بدنه دارای یک نشیمن است که پلاگ شیر را در جای خود نگه می دارد.

محرک پنوماتیکی (Pneumatic actuator)

محرک پنوماتیکی نیروی لازم برای حرکت پلاگ شیر را فراهم می کند.

این اکچویتور می تواند از نوع 3271 یا 3277 باشد.

اکچویتور 3271 دارای یک فنر است که پلاگ شیر را در موقعیت بسته نگه می دارد.

در صورت خرابی هوای منبع، این فنر پلاگ شیر را به موقعیت بسته می برد.

محرک 3277 دارای یک فنر است که پلاگ شیر را در موقعیت باز نگه می دارد. در صورت خرابی هوای منبع، این فنر پلاگ شیر را به موقعیت بسته می برد.

پلاگ شیر(Plug )

پلاگ شیر از جنس فلز، لاستیک یا ترکیبی از این دو ساخته می شود. این پلاگ دارای یک سطح مقطع است که جریان سیال را کنترل می کند.

طراحی پلاگ شیر به‌گونه‌ای است که بتواند جریان سیال را با دقت بالا تنظیم کرده و در صورت نیاز، سیستم را به‌طور کامل مسدود کند.

نشیمنگاه و مهر و موم(Seat)

ساقه این شیر شامل ترتیبات نشیمنگاه دقیق و اجزای آب بندی برای به حداقل رساندن نشتی و اطمینان از بسته شدن محکم هنگام بسته شدن شیر است.

استفاده از مهر و موم‌های در ناحیه نشیمنگاه (Seat) نیز باعث کاهش نشت سیالات و بهبود کارایی ولو در کاربردهای حساس می‌شود.

ویژگی های کنترل ولو سامسون مدل 3241

برند سامسون یک برند آلمانی است . نحوه عملکرد کنترل ولو های سامسون به صورت خطی (لینیر) است

جنس بدنه این محصول از چدن، فولاد ریخته گری ضد زنگ مقاوم در برابر سرما ساخته شده است و دارای مهر و موم فلزی  و مهر و موم نرم است

این کنترل ولو تقسیم کننده جریان AC-1 را که باعث کاهش نویز می شود در ساختار خود دارد.

آی توپی پوزیشنر توصیه شده برند سامسون برای این کنترل ولو پوزیشنر سامسون مدل  3730و 3277، 4763 است

   تنوع در اندازه و مواد: این شیر در اندازه های 15 تا 300 میلی‌متر و از جنس های مختلف چدن، استیل ضد زنگ و فولاد ریخته گری ساخته می شود.

    عملکرد دقیق: این شیر دارای دقت بالایی در کنترل جریان سیال است.

    دوام و استحکام: این شیر از مواد و قطعات با کیفیت ساخته شده است و دارای طول عمر طولانی است.

   مکانیزم ایمنی در برابر خرابی: این کنترل ولو  دارای مکانیزم ایمنی در برابر خرابی است که در صورت خرابی هوای منبع، شیر را در موقعیت ایمن قرار می دهد.

نوع شیر: یر کنترل سامسون مدل 3241 یک شیر از نوع گلوب ولو است. شیرهای گلوب معمولاً برای کنترل دقیق نرخ جریان استفاده می شوند.

استانداردها: شیرSamson 3241  با استانداردهای بین المللی مانند  ANSI،DIN  و سایر موارد بسته به محل مشتری و استانداردهای صنعت مطابقت دارد.

تعمیر و نگهداری: شیرهای سامسون به دلیل ساختار قوی و سهولت تعمیر و نگهداری شناخته شده اند. تعمیر و نگهداری معمول می تواند به اطمینان از عملکرد بهینه و طول عمر شیر کمک کند.

ویژگی های جریان: این کنترل ولو سامسون  با ویژگی های جریان متفاوت (به عنوان مثال، خطی، درصد برابر، باز شدن سریع) برای مطابقت با نیازهای مختلف فرآیند موجود است. این طراحی امکان کنترل دقیق و قابل پیش بینی نرخ جریان سیال را فراهم می کند.

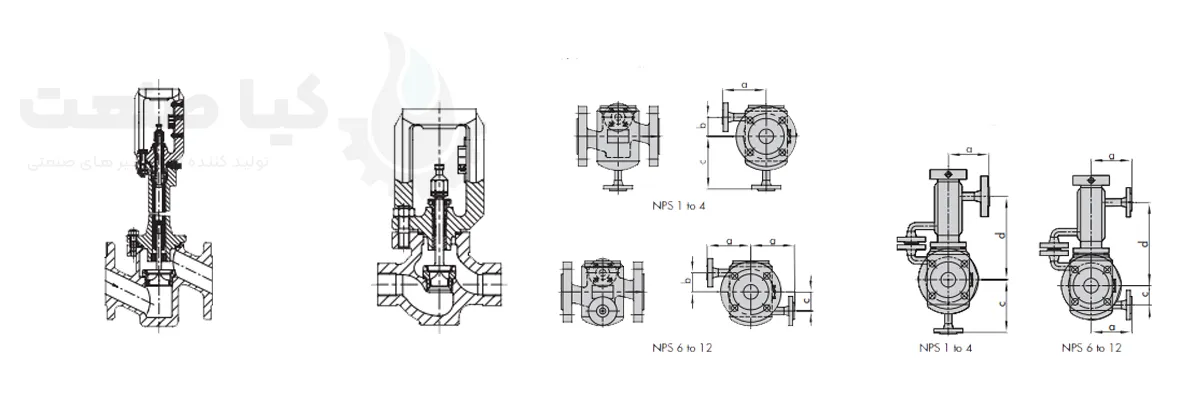

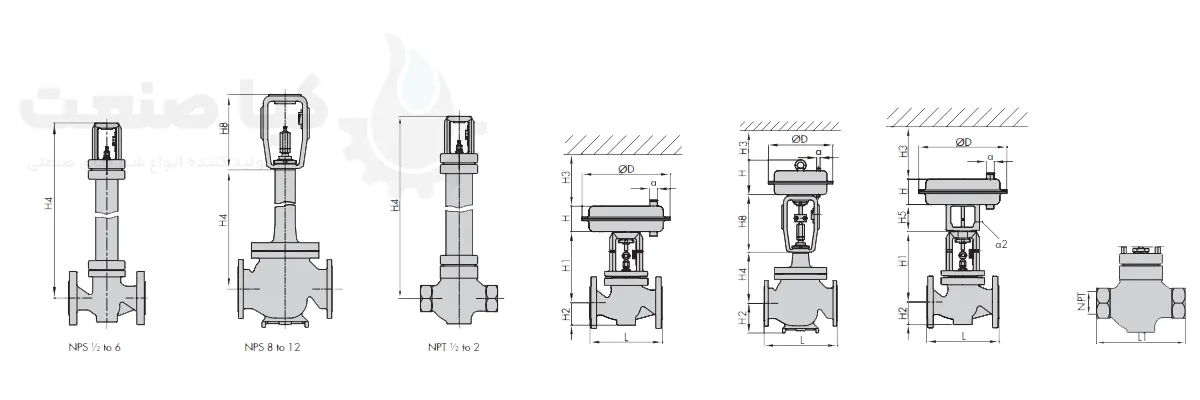

نقشه  کنترل ولو سامسون

ابعاد این کنترل ولو سامسون مدل 3241 با توجه به سایز شیر کنترل متفاوت است.

عملکرد کنترل ولو سامسون

عملکرد ولو سامسون مدل 3241 بر پایه اصول کنترلی پیشرفته و قوی مبتنی بر PID (Proportional-Integral-Derivative) است. این اصول کنترلی برای کنترل دقیق جریان و فشار سیالات استفاده می‌شوند.

مدار الکترونیکی داخلی شیر کنترل سامسون  مدل 3241 با استفاده از تکنولوژی‌های مدرن مانند میکروکنترلرها و سیستم‌های کنترل هوشمند، توانایی کنترل دقیق و بهینه جریان را فراهم می‌آورد.

کنترل ولو سامسون مدل 3241 در کاربردهای صنعتی مختلفی استفاده میشود. مانند:

•     کنترل دما
•     کنترل فشار
•     کنترل سطح
•     کنترل جریان

1-کنترل جریان: شیر 3241 نرخ جریان را به دقت تنظیم می کند تا نیازهای فرآیند را برآورده کند و ثبات و کارایی را حفظ کند.

2-تنظیم فشار: به حفظ سطح فشار مطلوب در خطوط لوله و تجهیزات فرآیند کمک می کند و ایمنی و قابلیت اطمینان را تضمین می کند.

3-کنترل دما: با تنظیم جریان سیال، شیر به طور غیرمستقیم بر دمای فرآیند تأثیر می گذارد که برای حفظ شرایط عملیاتی بهینه بسیار مهم است.

4-خاموشی و جداسازی: در مواقع اضطراری، شیر می‌تواند به سرعت بخش‌هایی از خطوط لوله را برای جلوگیری از حوادث یا کاهش خطرات جدا کند.

 تکنولوژی‌های به‌کار رفته در کنترل ولو سامسون مدل 3241

کنترل ولو سامسون 3241 به گونه‌ای طراحی شده که دقت بسیار بالایی در کنترل جریان ارائه می‌دهد.

یکی از نقاط قوت این محصول، استفاده از سنسورهای فشار و جریان پیشرفته است که امکان کنترل خودکار و سریع را فراهم می‌کنند.

این تکنولوژی‌ها به سامسون این امکان را می‌دهند که شیر را بر اساس شرایط عملیاتی (مثل فشار، دما و نوع سیال) تنظیم کند و جریان سیالات را با دقت بالا کنترل نماید.

این دقت در کاربردهایی که تغییرات کوچک در نرخ جریان یا فشار می‌تواند تأثیرات بزرگی داشته باشد، بسیار مهم است.

از دیگر فناوری‌های استفاده شده در این ولو، کنترل PID است.

این سیستم کنترلی، با استفاده از اصول تنظیم نسبت، انتگرال و مشتق، عملکرد ولو را به گونه‌ای تنظیم می‌کند که نوسانات در فشار یا جریان به حداقل رسیده و سیستم به تعادل و پایداری برسد.

این ویژگی برای سیستم‌هایی که نیاز به ثبات و کارایی بالا دارند، بسیار ارزشمند است.

کاربردهای صنعتی کنترل ولو سامسون

صنعت نفت و گاز

کنترل جریان: شیر 3241 برای کنترل جریان نفت خام، محصولات تصفیه شده، گاز طبیعی و مواد افزودنی شیمیایی مختلف در فرآیندهای بالادستی، میانی و پایین دستی استفاده می شود.

3241 با استفاده از سنسورهای جریان و فشار، توانایی کنترل دقیق جریان و فشار سیالات را دارد. این کنترل ولو قادر است تا با دقت بالا جریان سیالات را کنترل کند و فشار مورد نظر را تنظیم نماید.

تنظیم فشار: به تنظیم فشار در خطوط لوله و سیستم های فرآیند برای اطمینان از عملیات ایمن و کارآمد کمک می کند.

پردازش شیمیایی

کنترل واکنش: درراکتورهای شیمیایی و واحدهای پردازش، شیر جریان مواد خام، واسطه‌ها و محصولات را برای بهینه‌سازی سینتیک واکنش و حفظ شرایط فرآیند کنترل می‌کند.

سیستم های ایمنی: با جداسازی بخش هایی از کارخانه در مواقع اضطراری یا شرایط غیرعادی، نقش مهمی در سیستم های ایمنی ایفا می کند.

تولید برق

کنترل بخار: این شیر جریان بخار را در بویلرها، توربین ها و سیستم های توزیع بخار در نیروگاه ها تنظیم می کند.

سیستم های آب خنک کننده: جریان آب خنک کننده را در کندانسورها و مبدل های حرارتی برای حفظ دمای مطلوب مدیریت می کند.

تصفیه و توزیع آب:

مدیریت جریان: در تصفیه خانه ها و شبکه های توزیع آب برای کنترل جریان آب تصفیه شده، مواد شیمیایی و افزودنی ها استفاده می شود.

کنترل فشار: به حفظ فشار آب در محدوده مورد نظر برای توزیع کارآمد کمک می کند.

داروسازی و بیوتکنولوژی

کنترل فرآیند: از کنترل دقیق مایعات در فرآیندهای تولید دارو پشتیبانی می کند که در آن دقت و عقیمی بسیار مهم است.

سیستم های تمیز در محل: (CIP) در سیستم های CIP برای خودکار کردن فرآیندهای تمیز کردن تجهیزات و خطوط لوله استفاده می شود.

صنایع مواد غذایی

کنترل مواد تشکیل دهنده: جریان مواد و افزودنی ها را در فرآوری مواد غذایی کنترل می کند تا از کیفیت ثابت محصول اطمینان حاصل شود.

کنسرو کردن و بسته بندی: جریان مایعات را در حین عملیات کنسرو کردن، بطری و بسته بندی تنظیم می کند.

مزایا شیر کنترل سامسون

دقت: کنترل دقیقی بر نرخ جریان و متغیرهای فرآیند ارائه می دهد که منجر به بهبود کارایی فرآیند می شود.

قابلیت اطمینان: به دلیل ساخت و دوام قوی، کاهش زمان خرابی و هزینه های تعمیر و نگهداری شناخته شده است.

تطبیق پذیری: می توان آن را با تریم ها، مواد و لوازم جانبی مختلف متناسب با کاربردهای خاص و نیازهای صنعت سفارشی کرد.

سازگاری اتوماسیون: به طور یکپارچه با سیستم های اتوماسیون و کنترل برای نظارت و عملیات از راه دور ادغام می شود.

ایمنی بالا:  شیر کنترل سامسون مدل 3241 با داشتن مکانیزم‌های ایمنی مانند عملکرد فنری در اکچویتورها، در صورت خرابی سیستم پنوماتیک یا قطع جریان هوا، ولو را به موقعیت ایمن (باز یا بسته) می‌برد تا از ایجاد خطرات احتمالی جلوگیری شود.

دوام و طول عمر بالا:  به دلیل استفاده از مواد مقاوم در برابر خوردگی و سایش، این کنترل ولو در شرایط محیطی سخت و با سیالات خورنده عمر طولانی‌تری دارد و هزینه‌های نگهداری را کاهش می‌دهد.

نکات مهم در انتخاب کنترل ولو سامسون مدل 3241

• محدوده جریان و فشار کاری: اطمینان حاصل کنید که محدوده جریان و فشار کاری این ولو با نیازهای سیستم شما سازگار است.
• نوع سیال: ولو باید با نوع سیال مورد استفاده در سیستم شما سازگار باشد.
• شرایط محیطی: شرایط محیطی محل نصب ولو را در نظر بگیرید و کنترل ولو مناسبی را انتخاب کنید که بتواند در این شرایط به خوبی عمل کند.
• هزینه‌های عملیاتی و نگهداری: علاوه بر هزینه اولیه، هزینه‌های عملیاتی و نگهداری کنترل ولو را نیز در نظر بگیرید.
• پشتیبانی و خدمات پس از فروش: اطمینان از دسترسی به خدمات پس از فروش و پشتیبانی فنی مناسب نیز از اهمیت بالایی برخوردار است.

نگهداری و تعمیر کنترل ولو سامسون مدل 3241

نگهداری صحیح و منظم کنترل ولو سامسون مدل 3241 می‌تواند عمر مفید و عملکرد بهینه آن را تضمین کند. برخی از اقدامات مهم در این زمینه شامل موارد زیر است:

• بازرسی دوره‌ای: بررسی منظم ولو برای اطمینان از عملکرد صحیح و شناسایی زودهنگام مشکلات
• تمیزکاری: پاکسازی ولو از ذرات و آلودگی‌های ممکن که می‌توانند عملکرد آن را تحت تأثیر قرار دهند.
• تعویض قطعات فرسوده: در صورت مشاهده علائم فرسودگی و خرابی، قطعات معیوب باید تعویض شوند.
• کالیبراسیون: انجام کالیبراسیون دوره‌ای برای حفظ دقت و کارایی کنترل ولو

خرید کنترل ولو سامسون

برای خرید کنترل ولو سامسون باید به عوامل متعددی مانند اصل بودن و غیر اصل بودن کالا، قیمت مناسب ، داشتن گارانتی  و گواهی های ایمنی بین المللی ISO توجه کنید.

شرکت کیاصنعت دارای گواهی های وندور شرکت نفت و انواع ISO است که خیال شما را ازکیفیت و خرید کنترل ولو سامسون  راحت می کند.

شیر کنترل سامسون خریداری شده از کیاصنعت دارای 18 ماه گارانتی و خدمات پس از فروش است.

اصطلاحات مرتبط

خرید کنترل ولو سامسون 1/2″، کنترل ولو سامسون  1 1/2″، کنترل ولو سامسون   3/4″،  کنترل ولو سامسون 1/4″، کنترل ولو سامسون 2″، کنترل ولو سامسون  2 1/2″، کنترل ولو سامسون 3″، کنترل ولو سامسون 4″ ، کنترل ولو سامسون 5″، کنترل ولو سامسون 6″ و…است.

جمع‌بندی

کنترل ولو سامسون یک شیر کنترلی پنوماتیکی از نوع گلوب ولو است که برای کنترل جریان سیالات در کاربردهای صنعتی استفاده می شود.

این شیر برای کاربردهایی که نیاز به کنترل دقیق جریان سیال با دوام و استحکام بالا دارند، گزینه مناسبی است.

کیاصنعت تامین کننده انواع کنترل ولو سامسون، کنترل ولو فیشر، کنترل ولو ماسونیلان، کنترل ولو سامسون مدل 3251 و… است.
