کنترل ولو سامسون مدل 3222

توضیحات

کنترل ولو سامسون مدل 3222 از نوع گلوب ولو و single-seated  از انواع کنترل ولو سامسون است.

شیرهای کنترل گلوب سری 3222 ساخت شرکت معتبر آلمانی  SAMSON AG  از جمله تجهیزات پیشرفته در حوزه کنترل سیال برای سیستم‌های گرمایشی، سرمایشی و تهویه مطبوع (HVAC) محسوب می‌شوند.

این سری از شیرها با طراحی دقیق و قابلیت اطمینان بالا، عملکردی بهینه در کنترل دبی و فشار سیالات مختلف از جمله آب، بخار و روغن ارائه می‌دهند.

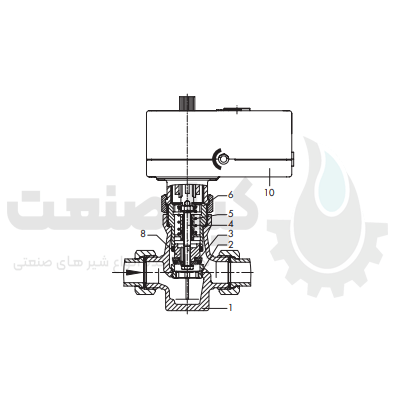

ساختار و اصول عملکرد کنترل ولو سامسون مدل 3222

شیر گلوب سامسون مدل 3222 با طراحی تک نشین single-seated به گونه‌ای طراحی شده که سیال از طریق فضای بین پلاگ  (plug)  و نشیمنگاه (seat)  جریان پیدا می‌کند.

حرکت دقیق پلاگ توسط اکچویتور (actuator) انجام می‌شود که به‌صورت مستقیم یا از طریق سیستم کنترلی، موقعیت شیر را تنظیم می‌کند.

اتصال بین بدنه شیر و اکچویتور از نوع قفل مکانیکی (force-locking)  بوده و در صورت نیاز، یک قطعه عایق میانی برای نصب در سیستم‌های دارای لوله‌کشی عایق‌دار قابل استفاده است.

این شیر کنترل سری 3222 درمحدوده دما -15 درجه سانتی گراد تا 200 درجه سانتی گراد (5 تا 392 درجه فارنهایت ) می باشد.

سایز این گلوب ولو سامسون مدل 3222 در سایز 1″ ، ½” و DN15، DN 50 یا PN25 است و از نوع کنترل ولو پنوماتیک است.

کاربرد کنترل ولو سامسون مدل 3222

شیر کنترل Samson  مدل  3222 برای دامنه گسترده ای از کاربردها طراحی شده است:

1-سیستم‌های گرمایش ساختمان

2-سیستم‌های سرمایش صنعتی

3-کنترل بخار در بویلرها یا شبکه‌های توزیع بخار

4-سیستم‌های تهویه مطبوع مرکزی

5-فرآیندهای انتقال حرارت در صنایع شیمیایی و غذایی

انواع اکچویتور ها و قابلیت  Fail-Safe

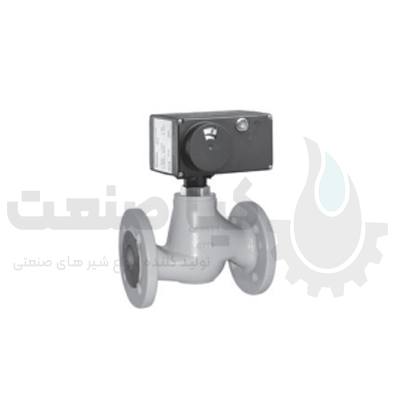

کنترل ولو سامسون مدل 3222 قابلیت تجهیز به اکچویتورهای الکتریکی، اکچویتورهای نیوماتیکی واکچویتورهای دیجیتال با کنترلر داخلی را دارند.

در صورت قطع برق یا سیگنال کنترلی، برخی مدل‌ها دارای عملکرد ایمن (fail-safe) هستند که در این شرایط به ‌صورت خودکار به حالت باز یا بسته بازمی‌گردند:

اکچویتور الکتریکی مدل 5825: دارای عملکرد fail-safe با بازگشت فنری

مدل‌های  TROVIS 5725-3، 5725-7، 5725-8: مجهز به کنترلر داخلی PID و قابلیت  fail-safe

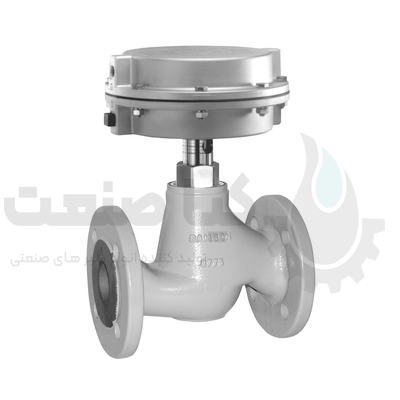

مدل‌های نیوماتیکی 2780-1 و 2780-2: با سیگنال کنترلی از 0.4 تا 2 بار و سازگار با پوزیشنرهای یکپارچه

ویژگی‌های فنی و جنس قطعات کنترل ولو سامسون مدل 3222

نکته مهم: برای سیالات با دمای بالای 150 درجه، استفاده ازقطعه عایق میانی (کد 1990-1712) بین شیر و اکچویتور الزامی است تا از آسیب به تجهیزات جلوگیری شود.

کاتالوگ محصول کنترل ولو سامسون مدل 3222

انعطاف‌پذیری در نصب

گلوب ولو سامسون مدل 3222 را می‌توان در موقعیت‌های متنوعی نصب کرد.

در نسخه مخصوص مایعات، نصب افقی یا عمودی مجاز است؛ اما برای کار با بخار یا دماهای بالا، نصب فقط به‌صورت عمودی (بدنه در پایین، اکچویتور در بالا) مجاز می‌باشد.

برای افزایش دوام، در سیستم‌های دارای عایق حرارتی، نباید اکچویتور و مهره کوپلینگ عایق شوند.

مزایای کلیدی شیرهای 3222 سامسون

• دقت بالا در کنترل دبی سیال
• تنوع بالا در مدل‌ها و اتصال‌ها
• امکان استفاده در شرایط کاری سخت و دمای بالا
• پشتیبانی از اکچویتورهای هوشمند و کنترلرهای PID داخلی
• سازگاری با استانداردهای اروپایی IEC و DIN

در صورتی که نیاز به نسخه‌های سفارشی‌شده (مانند تعیین سایز خاص، نوع سیال، یا سیستم کنترل یکپارچه) داشته باشید، می‌توانید مدل موردنظر را بر اساس جدول سفارش انتخاب کرده و با ذکر ویژگی‌های فنی، اقدام به ثبت سفارش کنید.

مشخصات فنی کلیدی شیر کنترل سامسون مدل 3222

بدنه شیر در نسخه‌های مختلف از برنج یا چدن گرافیتی ساخته شده که علاوه بر مقاومت مکانیکی، در برابر خوردگی نیز پایداری مناسبی دارد.

نشیمنگاه و پلاگ از فولاد ضدزنگ انتخاب شده‌اند تا در برابر فشار و حرارت بالا دچار تغییر شکل نشوند. این مواد باعث می‌شوند تا عمر مفید تجهیز، خصوصاً در سیستم‌های پیوسته و پرتردد، به‌شکل چشمگیری افزایش یابد.

از لحاظ اتصال، این شیرها در سه نوع رزوه‌ای، جوشی و فلنجی قابل ارائه هستند که پاسخ‌گوی تمامی شرایط نصب در پروژه‌های صنعتی، ساختمانی و نیروگاهی است.

چرا سری 3222 را انتخاب کنیم؟

• دقت بالا در کنترل دبی و فشار
• پشتیبانی از بازه وسیع  KVS  ( از 0.1 تا 25)
• سازگاری با شرایط عملیاتی دشوار (دمای بالا، بخار، افت فشار بالا)
• عملکرد مطمئن در قطع برق یا افت سیگنال
• پشتیبانی از کنترلر داخلی (PID)  در برخی مدل‌ها
• طراحی ماژولار برای تعمیر و نگهداری آسان
