تله بخار

تله بخار یا تراپ (steam trap) وسیله ای است که برای تخلیه میعانات (آب) و گازهای غیرقابل تراکم از لوله کشی های صنعتی، تجهیزات گرمایشی و تجهیزات فرآیند استفاده می شود.

استیم تراپ های بخار شیر هایی هستند که تجمع باقی مانده آب  یعنی تراکم را در سیستم های بخار حذف می کنند.

تله‌های بخار (Steam Traps) از اجزای کلیدی در سیستم‌های تولید، توزیع و استفاده از بخار هستند.

آن‌ها نقش حیاتی در بهبود کارایی سیستم‌های بخار و کاهش هزینه‌های عملیاتی دارند. تله بخار با تخلیه‌ی میعانات و هوای غیرقابل تراکم از خطوط بخار، ضمن حفظ بخار در سیستم، به بهینه‌سازی فرآیندهای صنعتی کمک می‌کند.

در ادامه به بررسی دقیق عملکرد، انواع، ویژگی‌ها، کاربردها و مزایای تله بخار می‌پردازد.

از انجا که این اجزا برای تشخیص تفاوت بین بخار که باید وجود داشته باشد و تراکم که باید حذف شود، طراحی شده اند، خطر از دست دادن قدرت بخار وجود دارد.

سیستم ها همچنین می توانند از تله بخار های چندگانه استفاده کنند تا امکان کنترل دقیق تر و حذف تراکم را داشته باشند.

تراپ ها برای جلوگیری از خروج بخار از سیستم و همچنین جلوگیری از اتلاف انرژی یا بخار طراحی شده است.

معمولاً شامل دریچه ای است که با ورود بخار به تله به طور خودکار بسته می شود و با ورود میعانات باز می شود و به آب اجازه می دهد از سیستم خارج شود.

استیم تراپ همچنین گاهی اوقات می تواند برای تخلیه هوا در  یک سیستم استفاده شود.

تله بخار به زبان ساده چیست؟

تله بخار تله بخار چیزی است که دقیقاً همان کاری را انجام می دهد که از نام آن نشان می دهد، بخار را به دام می اندازد. سه کار اصلی وجود دارد که تله بخار سعی در انجام آنها دارد.

ابتدا بخار را به دام می اندازد تا از عبور و تخلیه بخار به اتمسفر یا تخلیه به یک لوله اصلی کندانس جلوگیری کند. که هدف به دام انداختن بخار است

سپس، دومین کاری که یک تله بخار انجام می دهد، آزاد کردن میعانات است.

همانطور که میعانات در یک سیستم بخار جمع می شود، آن میعانات را به یک منبع اصلی میعانات آزاد می کند یا می توان آن را جمع آوری کرد و به دیگ برگرداند.

سومین کاری که تله بخار انجام می دهد این است که هوا را از سیستم خارج می کند. هوای داخل سیستم بخار بسیار بد است زیرا به صورت داخلی در برابر بخار عایق می شود.

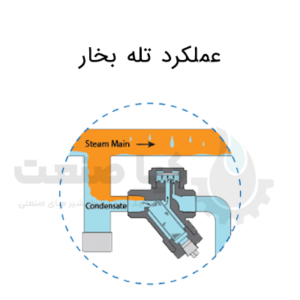

نحوه عملکرد تله بخار

تله بخار وظیفه دارد تا میعانات (آب جمع شده از بخار)، هوا و دیگر گازهای غیرقابل تراکم را از سیستم بخار تخلیه کند، بدون اینکه بخار اضافی به هدر رود.

این کار از طریق یک مکانیسم داخلی که به تغییرات دما، فشار یا حالت فیزیکی سیال پاسخ می‌دهد، انجام می‌شود.

به‌طور کلی، تله‌های بخار به گونه‌ای طراحی شده‌اند که تنها زمانی باز شوند که میعانات و هوا وجود دارند و در مقابل بخار خالص بسته بمانند.

استیم تراپ  معمولاً در پایین ترین نقطه سیستم بخار نصب می شود.

جایی که میعانات به طور طبیعی به دلیل گرانش انباشته می شوند.

هنگامی که بخار از سیستم عبور می کند، وارد تله بخار می شود.

با یک دریچه حساس به دما مواجه می شود که زمانی باز می شود که دمای بخار ورودی بالاتر از دمای هوای اطراف باشد.

این به بخار اجازه می دهد تا از تله عبور کند و به سفر خود ادامه دهد.

با سرد شدن و متراکم شدن بخار، دریچه حساس به دما در تله بسته می شود و از خروج بخار بیشتر جلوگیری می کند.

سپس تراپ شروع به پر شدن با میعانات می کند.

و در نهایت به سطحی می رسد که باعث می شود یک شیر حساس به فشار باز شود.

پس از باز شدن این شیر، میعانات انباشته شده به همراه هر گونه گاز غیرقابل تراکم از سیستم تخلیه می شود.

در ادامه تله بخار به همین ترتیب به چرخش خود ادامه می دهد و به بخار اجازه می دهد آزادانه جریان یابد.

و در عین حال میعانات و گازها را به طور مؤثر حذف می کند.

طراحی تراپ و نوع تجهیزات نصب شده در آن بسته به نیازهای خاص سیستم متفاوت خواهد بود.

تراکم بدون کنترل در یک سیستم بخار می تواند به طور قابل توجهی بر ساختار و عملکرد سیستم در طول زمان تاثیر بگذارد. عواقب عبارتند از:

• خوردگی در سراسر سیستم داخلی
• افزایش فشار و توسعه چکش اب
• کیفیت پایین یا متناقض محصول
• انتقال حرارت ضعیف

عملکرد تله بخار با توجه به نوع تله بخار

در حالت عادی، وقتی بخار در لوله‌ها جریان داره و به بخش‌هایی با دمای پایین‌تر می‌رسد بخشی از آ« تبدیل به آب می شود.

این آب یا همان کندانس اگر به موقع تخلیه نشود، ممکناست  باعث خوردگی، چکش آّب (Water Hammer)، یا حتی کاهش بازده حرارتی شود. اینجاست که تله بخار وارد عمل می‌شود.

تله‌های بخار انواع مختلفی دارند، اما اساس کار همه آنها یکسان است.

تشخیص تفاوت بین بخار و کندانس و تخلیه‌ی کندانس بدون از بین رفتن بخار این کار بسته به نوع تراپ می تواند با روش‌های مختلفی انجام شود.

نحوه عملکرد انواع اصلی تله بخار

1. تله بخار ترمودینامیکی
   این مدل با استفاده از تفاوت فشار و سرعت بین بخار و کندانس کار می‌کند وقتی کندانس وارد تراپ می‌شود، به خاطر دمای پایین‌تر، شیر باز می‌شود و اجازه‌ی خروج آب را می دهد. اما وقتی بخار به تله  بخار می‌رسد فشار و دمای بالاتر باعث بسته شدن شیر می‌شود. این تله‌ بخار ها ساختار ساده‌ای دارند و برای فشارهای بالا مناسبند

2. تله بخار مکانیکی (مثل نوع فلوتر یا باکت معکوس)
   این نوع از تله‌ها به کمک یک شناور داخل محفظه کار می‌کنند. وقتی کندانس وارد می‌شود، شناور پایین میاد و باعث باز شدن شیر خروجی می‌شود. به محض اینکه بخار وارد استیم تراپ شود و سطح آب پایین می آید، شناور بالا می‌رود و شیر بسته می‌شود. دقت این مدل‌ها بالاست و برای شرایطی که حجم زیادی از کندانس تولید می‌شود مناسب است.

3. تله بخار ترموستاتیکی
   اساس کار عملکرد تله بخار ترموستاتیکی  بر پایه‌ی تفاوت دما بین بخار و کندانس است . از یک عنصر حساس به دما استفاده می‌کند (مثلاً دیافراگم یا بی‌متال) که در دمای پایین (وجود کندانس) باز می‌شود و با بالا رفتن دما (وجود بخار) بسته می‌شود. این مدل برای مصارف با فشار پایین و شرایط متغیر دمایی کاربرد دارد.

کاربرد تله بخار

 سیستم‌های HVAC (گرمایش، تهویه و تهویه مطبوع):

تراپ های بخاربرای حذف میعانات از سیستم‌های HVAC استفاده می‌شوند .

تا اطمینان حاصل شود که سطح رطوبت کنترل می‌شود و کیفیت هوا حفظ می‌شود.

تولید برق:

در نیروگاه ها، استیم تراپ ها، میعانات را از خطوط بخار حذف می کنند که باعث بهبود بهره وری انرژی و کاهش خطر آلودگی می شود.

صنایع فرآیندی:

در صنایع فرآیندی مانند کارخانه های شیمیایی و پتروشیمی از تله های بخار برای حذف میعانات از خطوط بخار برای جلوگیری از آسیب دیدن تجهیزات، بهبود ایمنی و کاهش زمان توقف استفاده می شود.

فرآوری مواد غذایی:

تراپ هادر صنایع تبدیلی مواد غذایی برای حذف میعانات از خطوط بخار مورد استفاده برای گرم کردن و استریل کردن تجهیزات به کار می روند و از آلودگی محصولات غذایی جلوگیری می کند.

صنعت نساجی:

Trap در صنایع نساجی برای حذف میعانات از خطوط بخار مورد استفاده در فرآیندهای رنگرزی و تکمیل استفاده می شود.

به طور کلی، استیم تراپ ها در صنایع مختلف برای بهبود بهره وری انرژی، کاهش هزینه های تعمیر و نگهداری و تضمین ایمنی و کیفیت فرآیندهای صنعتی ضروری هستند.

چرا اگر میعانات در تله بخار بماند خطرناک است؟

می تواند پشتیبان گیری کند و باعث فلش سیستم شود که می تواند یک واکنش خشونت آمیز در سیستم ایجاد کند.

این مانند یک انفجار مینیاتوری در سیستم است.

گاهی اوقات اگر یک لوله به اندازه کافی بزرگ باشد.

و زمانی که  به اندازه کافی پشتیبان گیری انجام  نشود، می تواند یک انفجار واقعا شدید ایجاد کند که می تواند به یک تاسیسات آسیب برساند یا حتی بدتر از آن، می تواند به نیروها آسیب برساند.

چرا اگر بخار به سمت میعانات حرکت کند، بد است؟

از آنجایی که انرژی را هدر می دهید، گرم می کنید و بخار اضافی ایجاد می کنید و فقط آن را در جو یا سیستم برگشت تخلیه می کنید که باعث هدر رفت انرژی می شود.

تله های بخار معمولاً در کجای سیستم بخار قرار می گیرند؟

سیستم مانیتورینگ تله بخار خطوط توزیع اصلی در سیستم بخار بعد از دیگ بخار وجود دارد و دارای پایه های قطره ای برای حذف میعانات است که ممکن است در هر چند فوت در خط بخار جمع شده باشد.

در برخی از خطوط توزیع، تله‌های بخار در هر 300 فوت و همچنین در تغییرات ارتفاع، در خطوط توزیع دیگر هر 500 فوت، در برخی موارد به اندازه هر 100 فوت در کل خطوط توزیع قرار می‌گیرند.

از آنجا بخار به یک ایستگاه کاهش فشار می رود و ممکن است از 150 psi به 60 psi کاهش یابد.

و خطوط قطره ای نیز در آنجا نصب می شود تا میعانات بیشتری را هنگام عبور از ایستگاه کاهش فشار و خروج از فشار کاهش دهند.
ایستگاه نیز سپس، در نهایت بخار به هر برنامه ای که برای آن در نظر گرفته شده است می رود. ممکن است مخزنی باشد که در آن سعی می کنیم مقداری محصول را گرم کنیم.

در  انتهای کویل گرمایش یا هر فرآیندی که قرار است یک تله وجود داشته باشد. بنابراین، در سراسر سیستم، تله  بخار وجود دارد.

انواع تله بخار

تله بخار مکانیکی

این نوع تله بخار های مکانیبکی  از ویژگی های مکانیکی بخار در مقابل میعانات برای استخراج میعانات استفاده می کنند

. معمولا مایعات به پایین سیستم فرو می لرند زیرا متراکم تر از بخار هستند.

یک سطل یا شناور نسبت به سطح میعانات در تله های مکانیکی افزایش و کاهش می یابد. این اغلب به یک اتصال مکانیکی متصل می شود که شیر را باز و بسته می کند.

تله های بخار مکانیکی به جریان میعانات در سیستم بخار پاسخ می دهند.

و دارای  یک توپ شناور با متریال  فولاد ضد زنگ است که حرکت می کند و دریچه را قادر می سازد تا باز و بسته شود.

از آنجا که سطح میعانات موجود در تله بخار حرکت توپ را کنترل می کند، این نوع تله بخار بسیار دقیق است.

دو نوع اصلی تله بخار مکانیکی عبارتند از:

• تله بخار شناوری یا تله بخار فلوتری
• تله بخار باگت یا سطلی معکوس

تراپ های فلوتری  از یک دریچه هوا استفاده می کنند و تخلیه مداوم را ارائه می دهند. تله های بخار باگت  نیز تخلیه مداوم را ارائه می دهند اما از مکانیسم اب بندی استفاده می کنند.

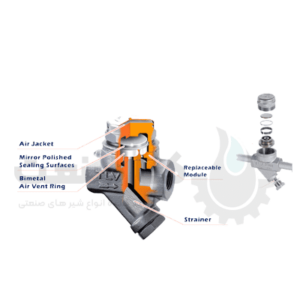

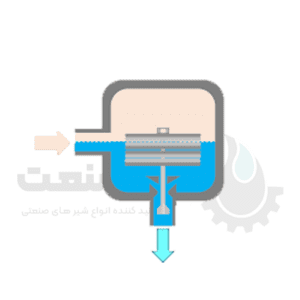

تله بخار ترموستاتیک

این تراپ های ترموستاتیکی تفاوت دما بین فاز بخار و مایع میعانات را حذف می کند.

دریچه توسط انبساط و انقباض یک عنصر در معرض بخار یا گرمای میعانات کنترل می شود.

برای باز کردن و حذف میعانات، این تله بخار ها نیاز به کاهش دما به زیر منحنی اشباع دارند. این را می توان با یک عنصر پر شده، Bellows یا عنصر دو فلزی در این تله ها انجام داد.

تله های بخار ترموستاتیک برای کاربردهایی مناسب هستند که در ان گرما یک عامل مهم است زیرا آنها برای کنترل عملکرد خود به دما تکیه می کنند.

پس از راه‌اندازی، میعانات سرد باعث می شود عنصر ترموستاتیک دریچه را باز می کند تا تراکم  کم‌تر شود.

هنگامی که درجه حرارت افزایش می یابد و سیستم با بخار پر می شود، عنصر گسترش می یابد تا تله بخار را ببندد.

رادیاتورها یا سیستم هایی با سطح PSI 2175 یا بالاتر معمولا از این تله های بخار استفاده می کنند.

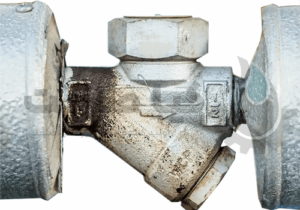

تله بخار ترمودینامیکی

مفاهیم دینامیکی بخار در مقابل میعانات و اصل برنولی در این نوع تله بخار استفاده می شود.

میعانات از طریق باز شدن با سرعت سریعتر ازاد می شوند و منجر به کاهش فشار می گردد.

این باعث می شود که یک بخار فشار کافی برای بستن دریچه (دیسک) یا کاهش سرعت تخلیه تله بخار را فراهم کند.

تله های بخار ترمودینامیکی به دلیل طراحی ساده، ساخت و ساز با دوام و ظرفیت میعانات بزرگ برای تخلیه بخار مناسب هستند.

این تراپ ها از فشار برای تنظیم بالا و پایین امدن دیسک روی صندلی شیر استفاده می کنند.

پس از راه‌اندازی، فشار ورودی دیسک و میعانات را مجبور می کند که  میعانات داغ از طریق تله بخار حرکت کند، بخار فلش تولید می کند و به طور موقت یک جیب کم فشار ایجاد می کند که دیسک را به پایین می کشد.

فشار بخار دیسک را در موقعیت پایین‌تر قفل می کند تا از نشت بیشتر جلوگیری شود.

ویژگی‌ها و مزایا تله بخار

تله‌ بخار ها دارای ویژگی‌ها و مزایای متعددی هستند که آن‌ها را برای استفاده در صنایع مختلف مناسب می‌سازد:

1. کارایی انرژی: با جلوگیری از هدررفت بخار، استیم تراپ ها  به بهینه‌سازی مصرف انرژی کمک می‌کنند.
2. کاهش هزینه‌های عملیاتی: کاهش هدررفت بخار و بهبود کارایی سیستم‌های بخار منجر به کاهش هزینه‌های سوخت و انرژی می‌شود.
3. نگهداری ساده: بسیاری از تله بخار ها  دارای طراحی ساده و قطعات قابل تعویض هستند که نگهداری و تعمیرات آن‌ها را آسان می‌کند.
4. افزایش عمر تجهیزات: با تخلیه مداوم میعانات و جلوگیری از تجمع آن‌ها،  استیم تراپ ها  به کاهش خوردگی و آسیب به تجهیزات کمک می‌کنند.
5. بهبود عملکرد سیستم: با حذف میعانات و هوا، تله‌های بخار به حفظ کارایی و عملکرد بهینه سیستم‌های بخار کمک می‌کنند.

انتخاب و نصب تله بخار

انتخاب تله بخار مناسب بستگی به شرایط عملیاتی از جمله فشار، دما، نوع سیال و نیازهای خاص فرآیند دارد. برای نصب صحیح و بهینه تله‌های بخار، باید به دستورالعمل‌های تولید کننده و نکات فنی زیر توجه کرد:

1. مکان نصب: تله بخار باید در نقطه‌ای نصب شود که میعانات به خوبی جمع‌آوری و تخلیه شوند.
2. جهت جریان: نصب تله بخار باید به گونه‌ای باشد که جریان بخار و میعانات به درستی هدایت شوند.
3. فاصله‌گذاری مناسب: باید از فاصله‌گذاری مناسب بین تله بخار و دیگر تجهیزات اطمینان حاصل کرد تا عملکرد بهینه حفظ شود.
4. دسترسی آسان: تله بخار باید در محلی نصب شود که دسترسی به آن برای تعمیر و نگهداری آسان باشد.
5. اندازه مناسب: انتخاب اندازه مناسب تله بخار بر اساس حجم میعانات تولید شده و ظرفیت سیستم بخار

اصول انتخاب نوع تله بخار

انتخاب نوع تله بخار (مکانیکی، ترموستاتیک یا ترمودینامیکی) باید بر اساس نیازهای خاص سیستم و فرآیند انجام شود. برخی نکات کلیدی عبارت‌اند از:

• میزان تولید میعانات: تله‌هایی که ظرفیت بیشتری دارند برای سیستم‌هایی با تولید میعانات بالا مناسب هستند.
• دقت در تخلیه: در فرآیندهایی که نیاز به دقت بالا در حذف میعانات دارند، تله‌های ترموستاتیک بهترین گزینه هستند.
• فشار و دمای سیستم: مطابقت عملکرد تله بخار با محدوده فشار و دمای سیستم حیاتی است.
• نوع کاربرد: استفاده در خطوط بخار مستقیم، مبدل‌های حرارتی یا فرآیندهای حساس باید در نظر گرفته شود.

چرا یک تله بخار کار نمی کند؟

ممکن است به دلیل نشت از کار بیفتد ونشیمنگاه داخل تراپ شروع به از کار افتادن کند و فقط کمی بخار از آنجا خارج می شود.

پس از مدتی  بخار بیشتری  از بین می رود.

گاهی به حالتی می رسد که تله بخار به سختی فشار بخار را کاهش می دهد.

راه دیگری که در آن تله بخار ممکن است از کار بیفتد، و برخی افراد می گویند که این یک وضعیت جدی تر است، زمانی است که تله  بخار به خودی خود مسدود می شود .

زیرا میعانات به جای اینکه توسط تله بخار آزاد شود در داخل لوله ایجاد می شود و وضعیت واقعا خطرناکی ایجاد می کند.

به نام چکش لوله در بدترین حالت ممکن است منجر به انفجار لوله شود و جان مردم به خطر بیفتد.

معیارهای انتخاب تله بخار

برای انتخاب تله بخار مناسب، باید به معیارهای مختلفی توجه کنید که در ادامه به بررسی آن‌ها می‌پردازیم:

• ظرفیت و اندازه
  • ظرفیت و اندازه تله بخار باید با میزان میعانات تولید شده در سیستم بخار هماهنگ باشد. انتخاب تله بخار با ظرفیت مناسب می‌تواند از هدررفت انرژی و کاهش کارایی سیستم جلوگیری کند.
• دمای کاری و فشار سیستم
  • تله بخاری که انتخاب می‌کنید باید قادر به کار در دما و فشار مشخص سیستم بخار باشد. بررسی محدوده دمایی و فشاری تله بخار قبل از خرید ضروری است.
• کیفیت ساخت و مواد
  • تله‌های بخار از مواد مختلفی مانند فولاد، برنج، و استنلس استیل ساخته می‌شوند. انتخاب مواد با کیفیت و مقاوم به خوردگی می‌تواند عمر مفید تله بخار را افزایش دهد.
• هزینه‌های نگهداری و تعمیرات
  • تله بخار باید دارای نگهداری و تعمیرات آسان و مقرون به صرفه باشد. تله‌هایی که نیاز به نگهداری کمتر و تعمیرات ساده‌تر دارند، معمولاً انتخاب بهتری هستند.

مزایای استفاده از سیستم مانیتورینگ تله بخار

نصب سیستم‌های مانیتورینگ برای تله‌های بخار می‌تواند به بهره‌وری و کاهش هزینه‌ها کمک کند. این سیستم‌ها امکان نظارت لحظه‌ای و تشخیص سریع مشکلات را فراهم می‌کنند. برخی از مزایا:

• کاهش زمان توقف سیستم‌ها به دلیل شناسایی و تعمیر سریع‌تر مشکلات
• بهینه‌سازی مصرف انرژی با جلوگیری از نشتی بخار
• گزارش‌دهی دقیق برای برنامه‌ریزی نگهداری پیشگیرانه

تکنولوژی های به کار رفته در طراحی تله بخار

تکنولوژی‌های جدید در طراحی تله‌های بخار شامل:

• استفاده از مواد پیشرفته: استفاده از آلیاژهای مقاوم در برابر خوردگی برای افزایش عمر مفید.
• طراحی ماژولار: قطعات قابل تعویض برای کاهش زمان تعمیر و نگهداری.
• هوشمندسازی: اضافه کردن سنسورهای هوشمند برای نظارت و کنترل دقیق‌تر.

نکات مهم در خرید و نگهداری تله بخار

• بررسی مشخصات فنی: قبل از خرید، مشخصات فنی تله بخار را با دقت بررسی کنید و اطمینان حاصل کنید که با نیازهای سیستم بخار شما سازگار است.
• انتخاب برند معتبر: برندهای معتبر و شناخته شده معمولاً دارای کیفیت بالاتری هستند و خدمات پس از فروش بهتری ارائه می‌دهند.
• نگهداری منظم: برای حفظ عملکرد بهینه تله بخار، نگهداری منظم و بازبینی دوره‌ای ضروری است. این شامل تمیزکاری، بررسی و تعویض قطعات فرسوده می‌شود.
• آموزش کارکنان: اطمینان حاصل کنید که کارکنان شما با نحوه کارکرد و نگهداری تله بخار آشنا هستند و می‌توانند مشکلات احتمالی را شناسایی و رفع کنند.
• نصب صحیح: نصب صحیح تله بخار نقش مهمی در عملکرد آن دارد. دستورالعمل‌های نصب تولید کننده را به دقت دنبال کنید و از نصاب‌های ماهر استفاده کنید.

قیمت تله بخار

عوامل مختلفی در قیمت تراپ تاثیر گذار است.

از این عوامل می توان به برند سازنده، نوع تله بخار (ترمودینامیکی، ترموستاتیک و مکانیکی و…)، جنس بدنه(چدن، فولاد، استیل)، سایز تله بخار،میزان تحمل فشارو بخار اشاره کرد.

برای اطلاع از قیمت تله بخار 1اینچ،تله بخار ½اینچ و قیمت تراپ 2اینچ با کارشناسان ما تماس بگیرید.

خرید تله بخار

برای خرید تله بخار موارد مهمی وجود دارد که قبل از خرید باید بررسی کنید.

قبل از هر چیزمشخص کنید که تله بخار را برای  چه کاربردی نیاز دارید؟

برای مثال استفاده در صنعت، خشکشویی و…

مورد دوم با توجه به بودجه خودتان برندها و مدل های متفاوت را بررسی کنید. و بهترین مدل و برند را با توجه به نیاز انتخاب کنبد.

مشاوران ما در انتخاب مدل و برند به شما کمک می کنند تا بهترین تله بخار مناسب استفاده خود را انتخاب کنید.

مورد سوم :تله بخار انتخابی شما باید دارای گارانتی و ضمانت نامه باشد که تمامی تله بخارهای موجود در فروشگاه ما گارانتی دارند.

شما می توانید برای خرید تله بخار تهران به صورت حضوری به فروشگاه ما مراجعه کنید یا به صورت آنلاین ثبت سفارش کنید.

شما می توانید انواع تله بخار مانند تله بخار ترموستاتیک، تله بخار فری فلوت ، تله بخار باگت، تله بخار ترمودینامیک، تله بخار فلوتر ترموستاتیک، تله بخار باگت ، تله بخار TLV مدل P46SRN، تله بخار دیسکی TLV مدل FP46UN ،تله بخار فلوتر ترموستاتیک اسپیراکس سارکو ، تله بخار یوشی تاکی مدل TD-30NA و…را از کیاصنعت تهیه کنید.
